बख्तरबंद धातु-संलग्न स्विचगियर एक प्रकार का विद्युत उपकरण है जिसका उपयोग बिजली वितरण और सुरक्षा के लिए किया जाता है, और कीया इस उपकरण का एक निर्माता या आपूर्तिकर्ता है। हमारे सभी उत्पादों को अनुकूलित किया जा सकता है। हम कार्यक्रम मार्गदर्शन प्रदान करते हैं, मुफ्त में ड्राइंग डिजाइन करते हैं।
Keeya के कारखाने में आपका स्वागत है, आपके बख्तरबंद धातु-संलग्न स्विचगियर उपकरण के लिए जानकारी के स्रोत पर जाएं। हमारे बख्तरबंद धातु-संलग्न स्विचगियर उपकरण को धातु के बाड़ों के साथ डिज़ाइन किया गया है, जो खुले और आसानी से सुलभ होने के दौरान स्थायित्व और बाहरी क्षति सुरक्षा सुनिश्चित करता है।
1। परिवेश का तापमान: + 40 से अधिक नहीं, 15 से कम नहीं। 24 घंटों के भीतर, औसत तापमान +35 ℃ से अधिक नहीं होना चाहिए।
2। ऊंचाई: 1000 मीटर से अधिक नहीं।
3। सापेक्ष आर्द्रता: दैनिक औसत मूल्य 95 %से अधिक नहीं होगा, और मासिक औसत मूल्य 90 %से अधिक नहीं होगा।
4। भूकंपीय तीव्रता: 8 डिग्री से अधिक नहीं।
5। जल वाष्प का दबाव: दैनिक औसत मूल्य 2.2kpa से अधिक नहीं होगा, और मासिक औसत मूल्य 2.2kpa 1.8kpa से अधिक नहीं होगा
6। कोई आग, विस्फोट, गंभीर प्रदूषण, रासायनिक संक्षारण, और हिंसक कंपन यह एक अच्छी जगह है।

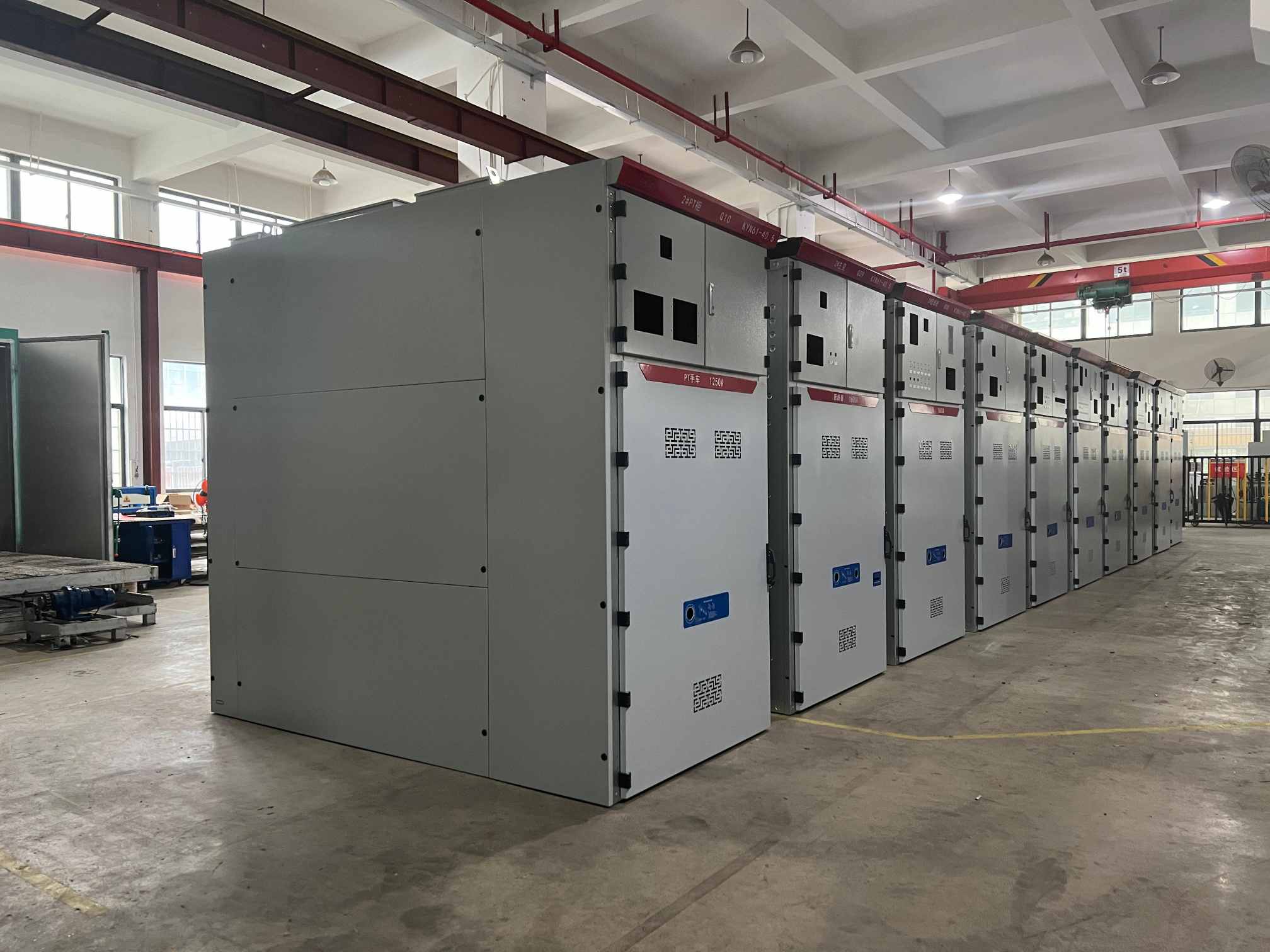

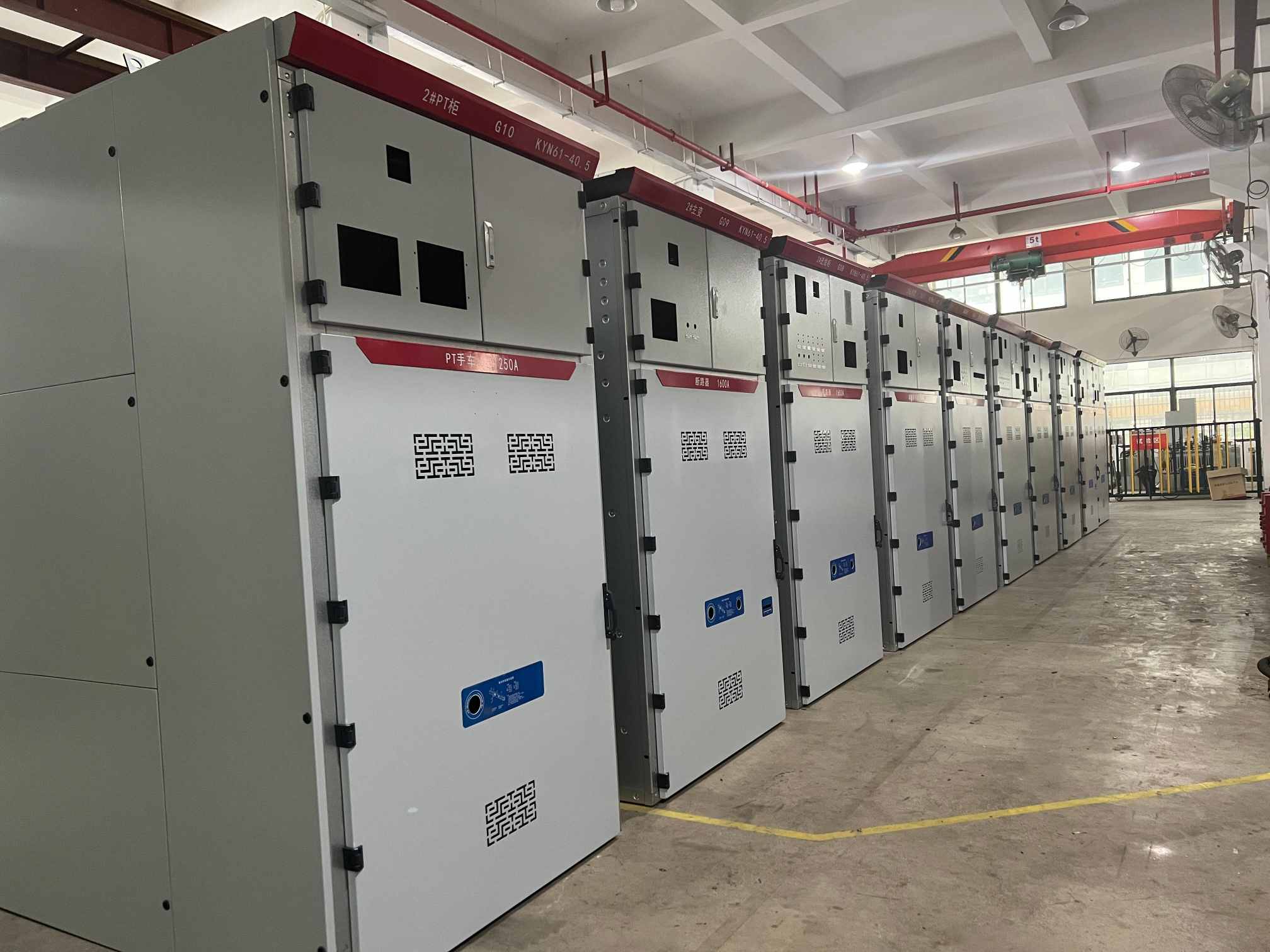

1। XGN2-12 स्विचगियर में एक मजबूत धातु-संलग्न बॉक्स डिज़ाइन है, जिसमें कोण स्टील और तांबे की प्लेट के वेल्डिंग के माध्यम से निर्मित कैबिनेट फ्रेम है।
2। कैबिनेट के भीतर, अलग -अलग डिब्बों की स्थापना की जाती है, जिसमें सर्किट ब्रेकर रूम, बस रूम, केबल रूम और विश्राम रूम शामिल हैं। प्रत्येक खंड को मजबूत स्टील प्लेटों द्वारा अलग किया जाता है।
3। स्विचगियर के फ्रंट और रियर दरवाजे दीवार से चिपके हुए हैं, दोनों तरफ से रखरखाव के लिए पहुंच प्रदान करते हैं।
4। स्विच कैबिनेट के शीर्ष पर तैनात एक दबाव राहत चैनल है। यह एक आंतरिक चाप दोष की स्थिति में एक सुरक्षा उपाय के रूप में कार्य करता है, जिससे ऑपरेटरों की सुरक्षा के लिए दबाव और गैस के नियंत्रित रिलीज को सक्षम किया जाता है।
5। स्विचगियर एक अच्छी तरह से विकसित "मैकेनिकल फाइव प्रिवेंशन" सिस्टम को शामिल करता है, साथ ही सीधी और संक्षिप्त परिचालन प्रक्रियाओं के साथ।
6। स्विच कैबिनेट के लिए मुख्य सर्किट ब्रेकर के रूप में, वैक्यूम सर्किट ब्रेकर्स की विभिन्न श्रृंखला जैसे कि ZN28A-12, ZN63A-12, VS1, और अन्य का उपयोग किया जाता है। विशिष्ट आवश्यकताओं के आधार पर, वैकल्पिक प्रकार के सर्किट ब्रेकर भी सुसज्जित किए जा सकते हैं, जिसमें CT19 स्प्रिंग ऑपरेटिंग तंत्र की विशेषता है।
7। डिस्कनेक्टर घटक GN30-10 रोटरी डिस्कनेक्टर और GN22-10 उच्च वर्तमान डिस्कनेक्टर को अपनाता है, जो विश्वसनीय संचालन सुनिश्चित करता है।
