रिंग मुख्य एकक

एक वितरण नेटवर्क में, रिंग मुख्य इकाइयां कनेक्शन स्थापित करने में महत्वपूर्ण भूमिका निभाती हैं। वे फीडर और डिस्ट्रीब्यूशन ट्रांसफार्मर दोनों में किसी भी दोष या खराबी की देखरेख करने, देखरेख और पहचान करके एक लूप बनाते हैं। यह कम से कम वोल्टेज ड्रॉप के साथ उपयोगिता के लिए एक सहज और निर्बाध बिजली की आपूर्ति सुनिश्चित करता है, बिजली के एक विश्वसनीय स्रोत की गारंटी देता है।

रिंग मेन यूनिट (RMU) परिभाषा

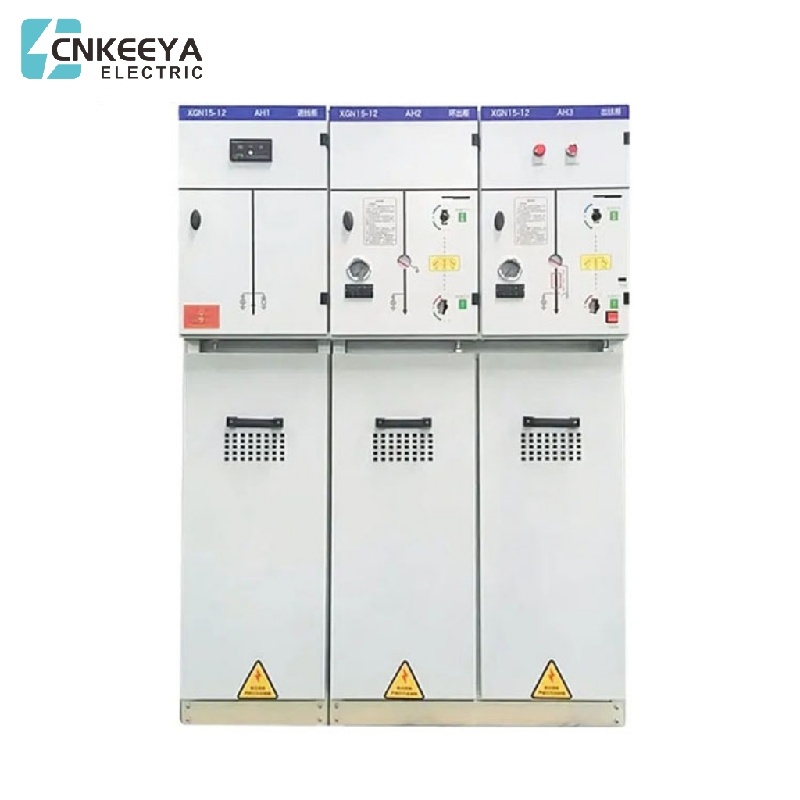

RMU (रिंग मेन यूनिट) कैबिनेट, जिसे मध्यम वोल्टेज कैबिनेट के रूप में भी जाना जाता है, एक व्यापक विद्युत उपकरण है जिसे ट्रांसफार्मर सुरक्षा क्षमताओं के साथ एक निश्चित प्रकार के ब्रेकर को इंटरकनेक्ट करने, मापने और शामिल करने के लिए डिज़ाइन किया गया है।

इन अलमारियाँ को उनके कॉम्पैक्ट आकार, उच्च निर्भरता, सुरक्षा सुविधाओं, रखरखाव में आसानी, और सीधे प्रतिस्थापन और विस्तार विकल्पों की विशेषता है। विशिष्ट आवश्यकताओं के आधार पर, आरएमयू को विभिन्न वोल्टेज कॉन्फ़िगरेशन में पेश किया जाता है, इनडोर और आउटडोर इंस्टॉलेशन दोनों आवश्यकताओं के लिए खानपान।

एक अंगूठी मुख्य इकाई (आरएमयू) की संरचना

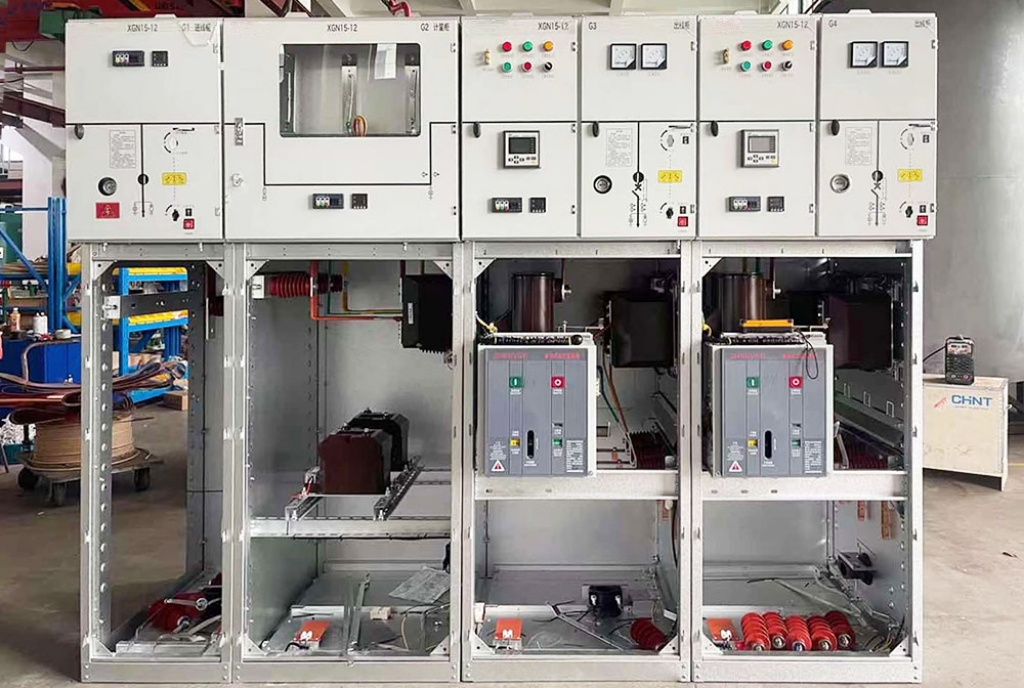

आरएमयू कैबिनेट को अलग -अलग आउटपुट और इनपुट केबल डिब्बों के साथ संरचित किया जाता है, जो लोड ब्रेकर और सुरक्षात्मक फ़्यूज़ के उपयोग के माध्यम से ट्रांसफॉर्मर तक फैले ब्रेकर और केबलों को अलग करके जुड़े होते हैं।

अनिवार्य रूप से, स्विच घटक, जिसमें लोड ब्रेकर, कटिंग मशीनरी, ग्राउंड चाकू, बसबार और टर्मिनलों को शामिल किया जाता है, को एक एसएफ 6 गैस टैंक के भीतर सुरक्षित रूप से रखा जाता है, जो कि गंदगी, तेल और ग्रीस जैसे पर्यावरणीय कारकों के लिए अत्यधिक प्रतिरोधी सामग्री से निर्मित होता है, जिससे संक्षारण रोकथाम सुनिश्चित होता है।

RMU अलमारियाँ अलग -अलग डिब्बों के साथ डिज़ाइन किए गए हैं जो दोनों परस्पर जुड़े और विभाजित हैं। ये अलमारियाँ RMU मानकों का पालन करती हैं, जो ग्राहक द्वारा उल्लिखित विशिष्ट आवश्यकताओं के आधार पर दो, चार या छह डिब्बों के साथ कॉन्फ़िगरेशन में उपलब्ध हैं।

ऐतिहासिक रूप से, वितरण ग्रिड में मध्यम/कम वोल्टेज ट्रांसफार्मर की सुरक्षा के लिए प्रचलित दृष्टिकोण में फ़्यूज़ और कटर चाकू के सामान्य संयोजन शामिल थे। यह विधि अपनी सादगी और लागत-प्रभावशीलता के लिए जाना जाता था। इसके विपरीत, सर्किट ब्रेकर आमतौर पर उच्च/मध्यम वोल्टेज (एचवी/एमवी) स्टेशनों के लिए आरक्षित थे, बजाय मध्यम/निम्न वोल्टेज (एमवी/एलवी) स्टेशनों में बड़े पैमाने पर उपयोग किए जाने के।

RMU स्विच गियर की कुछ विशेषताएं इस प्रकार हैं:

- कॉम्पैक्ट और सील, इसमें बढ़ी हुई सुरक्षा के लिए इन्सुलेशन के साथ एक छोटा पदचिह्न है।

- 11kv/33kV सिस्टम के लिए डिज़ाइन किया गया, आमतौर पर 21ca में 630 ए पर रेटिंग रेटिंग के साथ रेट किया गया।

- तीन इन्सुलेशन विकल्पों से लैस: तेल, हवा, और व्यापक रूप से अपनाया गया SF6 गैस इन्सुलेशन।

- आम तौर पर दो इनकमिंग और एक आउटगोइंग लाइनों के साथ कॉन्फ़िगर किया जाता है, और इसके विपरीत।

- जोड़ा कार्यक्षमता के लिए अलग -अलग सुरक्षात्मक और मापने वाले उपकरण शामिल हैं।

- इनडोर और आउटडोर दोनों अनुप्रयोगों के लिए उपयुक्त, स्थापना में बहुमुखी प्रतिभा प्रदान करना।

- आग से संबंधित खतरों को कम करता है, ऑपरेशन में सुरक्षा को प्राथमिकता देता है।

● तकनीकी पैरामीटर
