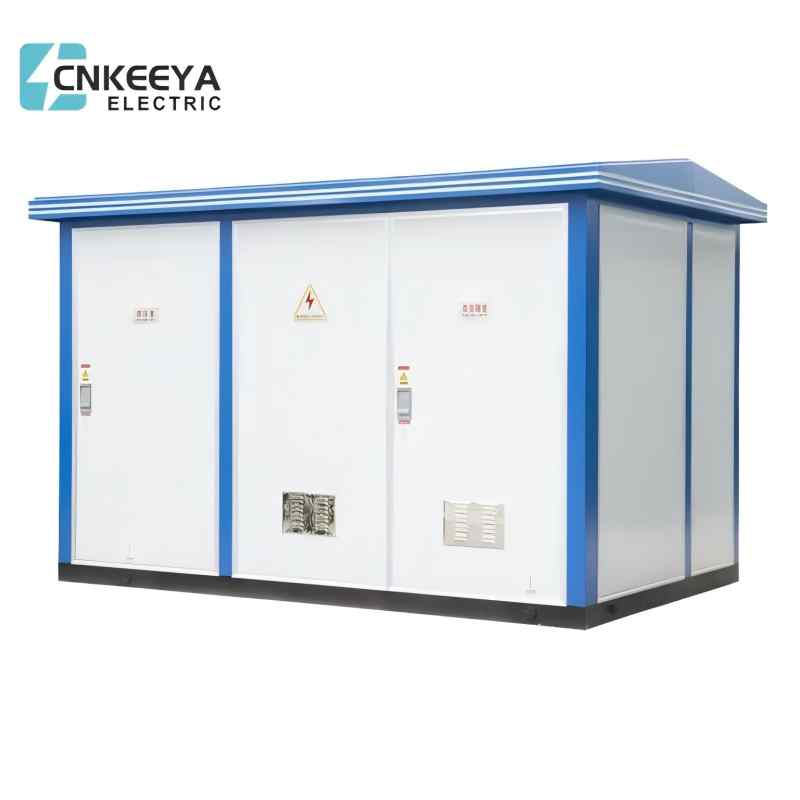

पूर्वनिर्मित बॉक्स सबस्टेशन
Model: YB□-12/0.4
Cnkeeya पूर्वनिर्मित बॉक्स सबस्टेशन के दायरे में एक विश्वसनीय आपूर्तिकर्ता के रूप में बाहर खड़ा है। गुणवत्ता और नवाचार के लिए अपनी प्रतिबद्धता के लिए प्रसिद्ध, Cnkeeya विद्युत बुनियादी ढांचे में अत्याधुनिक समाधान प्रदान करता है। कीया की विशेषज्ञता यह सुनिश्चित करती है कि उनके पूर्वनिर्मित बॉक्स सबस्टेशन उच्चतम मानकों को पूरा करते हैं, जो बिजली वितरण की जरूरतों के लिए एक मजबूत और भरोसेमंद समाधान प्रदान करते हैं।
YB □ -12/0.4 पूर्वनिर्मित बॉक्स सबस्टेशन
Cnkeeya उच्च गुणवत्ता वाले पूर्वनिर्मित बॉक्स सबस्टेशनों का एक प्रतिष्ठित आपूर्तिकर्ता है, जो विविध विद्युत बुनियादी ढांचे की जरूरतों के लिए विश्वसनीय और कुशल समाधान प्रदान करता है। यह उत्पाद पूरी तरह से GB17467 "उच्च वोल्टेज और कम वोल्टेज पूर्वनिर्मित सबस्टेशन" के मानक के अनुरूप है। T शहरी सार्वजनिक बिजली वितरण, स्ट्रीट लैंप पावर वितरण, औद्योगिक और खनन उद्यमों, शहरी इमारतों, आवासीय क्षेत्रों, तेल क्षेत्र, डॉक, होटल, पार्क और निर्माण स्थल आदि के लिए उपयुक्त है, जो रिंग नेटवर्क या टर्मिनल पावर सप्लाई मोड का एहसास कर सकते हैं।
YB □ -12/0.4 पूर्वनिर्मित बॉक्स सबस्टेशन
मॉडल और अर्थ
सेवा की स्थिति
● ऊँचाई:; 1000 मी;
● परिवेश का तापमान: -25 ° C ~+40 ℃;
● तापमान: अधिकतम मासिक औसत तापमान +30 ℃, अधिकतम वार्षिक औसत तापमान +20 ℃; ई सापेक्ष आर्द्रता: दैनिक औसत 95%से अधिक नहीं, मासिक औसत 90%से अधिक नहीं;
● शॉक-प्रूफ स्तर: क्षैतिज त्वरण 0.4m/s the, ऊर्ध्वाधर त्वरण 0.15m/s the;
● इंस्टॉलेशन साइट का कोई गंभीर प्रभाव नहीं है, कोई गंभीर प्रदूषण और रासायनिक संक्षारण, कोई प्रवाहकीय धूल और विस्फोट जोखिम नहीं है, कृपया हमारी कंपनी के साथ बातचीत करें जब यह सामान्य ऑपरेटिंग कंडेशन की आवश्यकताओं को पूरा नहीं करता है।
उत्पाद संरचनात्मक सुविधा
● सबस्टेशन एक उच्च वोल्टेज कक्ष, एक ट्रांसफार्मर कक्ष और एक कम वोल्टेज कक्ष से बना है। इसे 目 -shaped प्रकार या 品 -shaped प्रकार में व्यवस्थित किया जा सकता है
● टर्मिनल, रिंग नेटवर्क या दोहरी बिजली आपूर्ति मोड के साथ; इसे सिंगल या डबल ट्रांसफार्मर पावर सप्लाई सॉल्यूशन में बनाया जा सकता है;
● ऑयल-इमर्स्ड पावर ट्रांसफार्मर और ड्राई-टाइप पावर ट्रांसफार्मर का चयन किया जा सकता है;
● बॉक्स बॉडी पर्याप्त प्राकृतिक vents और हीट इन्सुलेशन उपायों से सुसज्जित है, जो सभी विद्युत उपकरणों के सामान्य संचालन को सुनिश्चित कर सकता है (जब उपयोगकर्ताओं की आवश्यकता हो तो मजबूर शीतलन का उपयोग किया जा सकता है);
● "PVE रोकथाम" फ़ंक्शन, सुविधाजनक संचालन और रखरखाव, सुरक्षित और विश्वसनीय संचालन पूरा करें।
YB □ -12/0.4 पूर्वनिर्मित बॉक्स सबस्टेशन
● सबस्टेशन एक उच्च वोल्टेज चैंबर, एक ट्रांसफार्मर चैंबर और एक कम वोल्टेज चैंबर से बना है। इसे 目 -shaped प्रकार या 品 -shaped प्रकार में व्यवस्थित किया जा सकता है। टर्मिनल, रिंग नेटवर्क या दोहरी बिजली आपूर्ति मोड के साथ; LT को एक एकल या डबल ट्रांसफार्मर बिजली आपूर्ति समाधान में बनाया जा सकता है;
● ऑयल-इमर्स्ड पावर ट्रांसफार्मर और ड्राई-टाइप पावर ट्रांसफार्मर का चयन किया जा सकता है;
● बॉक्स बॉडी पर्याप्त प्राकृतिक vents और हीट इन्सुलेशन उपायों से सुसज्जित है, जो सभी के सामान्य संचालन को सुनिश्चित कर सकता है बिजली के उपकरण (जब उपयोगकर्ताओं की आवश्यकता हो तो मजबूर शीतलन का उपयोग किया जा सकता है);
● "पांच रोकथाम" फ़ंक्शन, सुविधाजनक संचालन और रखरखाव, सुरक्षित और विश्वसनीय संचालन को पूरा करें;
● संलग्नक स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, कोल्ड-रोल्ड प्लेट, रंग स्टील कम्पोजिट प्लेट, गैर-धातु या दो का एक संयोजन से बना है। यह एंटी-एजिंग, बैम रिटार्डेंट, एंटी-कोरियन, वाटरप्रूफ, डस्टप्रूफ और दीर्घकालिक आउटडोर उपयोग की स्थितियों के अनुकूल है। छोटे आकार, हल्के, सुंदर उपस्थिति और पर्यावरण समन्वय;
● जब SF6 लोड स्विच कैबिनेट का उपयोग किया जाता है, तो बॉक्स का समग्र आकार छोटा होता है, जो सामुदायिक निर्माण और स्ट्रीट लैंप इंजीनियरिंग नवीकरण के लिए अधिक उपयुक्त है;
● हाई-वोल्टेज रिंग मेन यूनिट को शॉर्ट सर्किट और सिंगल-फेज ग्राउंडिंग फॉल्ट के विश्वसनीय डिटेक्शन को महसूस करने के लिए नेटवर्क ऑटोमेशन टर्मिनल (RTU) से लैस किया जा सकता है। इसमें "चार रिमोट" फ़ंक्शन है, जो वितरण नेटवर्क के स्वचालित अपग्रेड के लिए सुविधाजनक है।
तकनीकी मापदण्ड
|
|
वस्तु |
इकाई |
पैरामीटर |
||
|
एचवी एकक |
रेटेड आवृत्ति |
हर्ट्ज |
50 |
||
|
रेटेड वोल्टेज |
केवी |
6 |
10 |
35 |
|
|
Max.Operating वोल्टेज |
केवी |
6.9 |
11.5 |
40.5 |
|
|
वर्तमान मूल्यांकित |
A |
400、630 |
|||
|
स्थानांतरण वर्तमान |
A |
870 |
|||
|
शक्ति आवृत्ति वोल्टेज का सामना करना चरण-ईरथ, चरण-चरण/अलगाव दूरी |
केवी |
42/48 |
|||
|
बिजली चमकना आवेग वोल्टेज का सामना करना पड़ता है चरण-ईरथ, चरण-चरण/अलगाव दूरी |
केवी |
75/85 |
|||
|
रेटेड शॉर्ट सर्किट ब्रेकिंग वर्तमान-सीमित फ्यूज) |
KA |
31.5 |
|||
|
ट्रांसफार्मर एकक |
रेटेड वोल्टेज |
केवी |
610、35 |
||
|
रेटेड क्षमता |
केवीए |
10-1250 |
|||
|
टैपिंग रेंज |
% |
± 2 × 2.5%%5% |
|||
|
संबंध समूह |
|
Yyn0 、 dyn11 |
|||
|
प्रतिबाधा वोल्टेज |
% |
44.5、6、8 |
|||
|
एलवी एकक |
रेटेड वोल्टेज |
V |
220、380、690、800 |
||
|
मुख्य सर्किट का वर्तमान |
A |
50-4000 |
|||
|
शाखा वर्तमान |
A |
5-800 |
|||
|
दीवार |
संरक्षण स्तर (सामान्य उत्पाद) |
|
एचवी रूम IP33; ट्रांसफार्मर रूम IP23; LV ROOM IP33 |
||
|
शोर स्तर |
डीबी |
≤50 |
|||
YB □ -12/0.4 पूर्वनिर्मित बॉक्स सबस्टेशन
1। छत
2। शटर
3। बाहरी प्रकार की पैमाइश बॉक्स
4। उठाना रिंग
5। चैनल स्टील चेसिस
6। दरवाजा
7। ईंट, नकल ईंट की दीवार की सतह
8। कंक्रीट फाउंडेशन
9। पवन आधार
आदेश देना अनुदेश
ऑर्डर करते समय उपयोगकर्ताओं को निम्नलिखित जानकारी प्रदान करने की आवश्यकता होती है:
● मॉडल, क्षमता, मात्रा, रंग और आकार की आवश्यकताएं और संलग्नक सामग्री; मॉडल, प्रदर्शन, कनेक्शन समूह, टैपिंग रेंज और ट्रांसफार्मर की प्रतिबाधा आवश्यकताएं;
● उच्च और निम्न वोल्टेज साइड प्राथमिक वायरिंग समाधान, घटक मॉडल, विनिर्देशों और आवश्यकताओं; ट्रांसफार्मर तेल (#25,#45, उच्च इग्निशन पॉइंट ऑयल) बॉक्स सबस्टेशन के लिए इंटेलिजेंट पावर मैनेजमेंट नेटवर्क या प्रॉपर्टी मैनेजमेंट की नेटवर्क कॉनप्यूशन आवश्यकताएं;
● सेवा पर्यावरण आवश्यकताएं।
