उच्च वोल्टेज फ्यूज डिन करंट करंट लिमिटिंग फ्यूज XRNT 63A HRC फ्यूज IEC60282 12KV 24KV 36KV एचआरसी फ्यूज (उच्च टूटने की क्षमता फ्यूज) एक प्रकार का फ्यूज है, जहां फ्यूज वायर एक सेट अवधि में शॉर्ट सर्किट करंट को वहन करता है। यदि गलती सर्किट में होती है तो यह उड़ जाती है। एचआरसी फ्यूज ग्लास के साथ बनाया गया है अन्यथा कुछ अन्य प्रकार के रसायन मिश्रण।

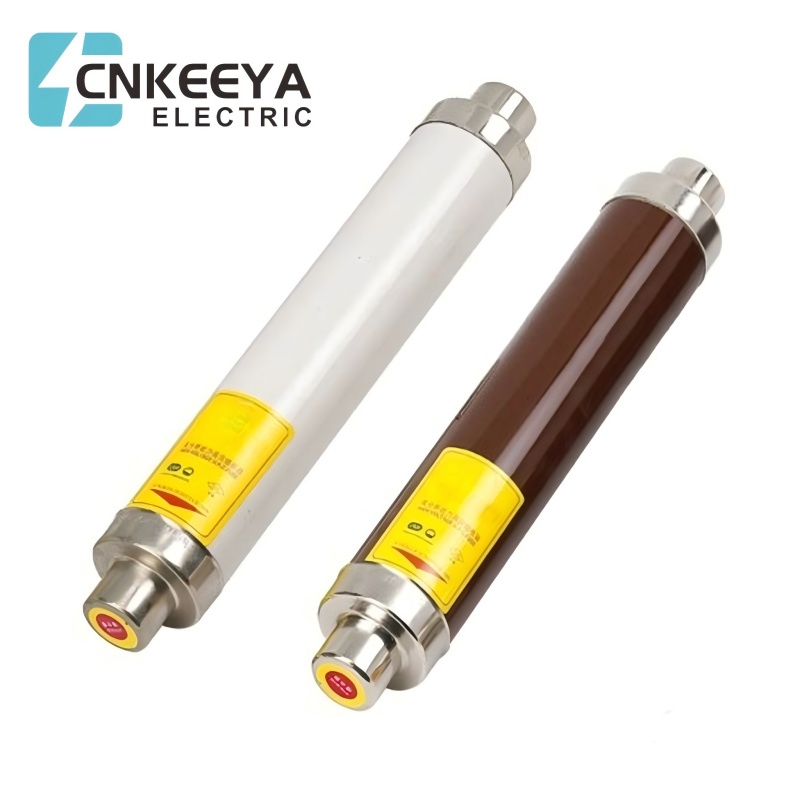

उच्च वोल्टेज फ्यूज डिन करंट करंट लिमिटिंग फ्यूज XRNT 63A HRC फ्यूज IEC60282 12KV 24KV 36KV
एचआरसी फ्यूज (उच्च टूटने की क्षमता फ्यूज) एक प्रकार का फ्यूज है, जहां फ्यूज वायर एक सेट अवधि में शॉर्ट सर्किट करंट को वहन करता है।
यदि गलती सर्किट में होती है तो यह उड़ जाती है। एचआरसी फ्यूज को ग्लास के साथ बनाया जाता है अन्यथा कुछ अन्य प्रकार के रासायनिक यौगिक। फ्यूज के संलग्नक को वायुमंडल से हवा से बचने के लिए कसकर बंद किया जा सकता है। फ्यूज के दोनों किनारों पर, सिरेमिक संलग्नक एक धातु टोपी के साथ बनाया जाता है जिसे फ्यूज़िबल सिल्वर वायर के साथ वेल्डेड किया जाता है। इसके संलग्नक में कुछ स्थान शामिल हैं जो तार के आसपास है अन्यथा फ्यूज के तत्व।
सामान्य परिस्थितियों में, फ्यूज के माध्यम से वर्तमान का प्रवाह तत्व को नरम करने के लिए पर्याप्त ऊर्जा प्रदान नहीं करता है। यदि विशाल वर्तमान फ्यूज के माध्यम से बहता है तो यह फ्यूज के तत्व को पिघला देता है, इससे पहले कि गलती वर्तमान चरमोत्कर्ष को प्राप्त करती है।
जब फ्यूज एक अधिभार की स्थिति में होता है, तो फ्यूज का तत्व उड़ा नहीं होगा, हालांकि यह स्थिति एक विस्तारित अवधि के लिए मौजूद है, तो यूटेक्टिक जैसी सामग्री फ्यूज के तत्व को भंग कर देगी और तोड़ देगी। जब फ्यूज शॉर्ट सर्किट की स्थिति में होता है, तो फ्यूज तत्व के पतले हिस्से कम होते हैं, जो जल्दी से घुल जाएगा और यूटेक्टिक सामग्री से पहले स्मैश हो जाएगा।
तो यह एचआरसी फ्यूज के तत्व के भीतर सीमाएं प्रदान करने का कारण है।
एचआरसी फ्यूज के निर्माण में एक ऐसी सामग्री शामिल है जिसमें सिरेमिक जैसे उच्च गर्मी प्रतिरोधी शरीर होता है। इस सिरेमिक बॉडी में मेटल-एंड कैप शामिल हैं जो एक तत्व के माध्यम से वेल्डेड होते हैं जो चांदी-वर्तमान को वहन करता है।
फ्यूज बॉडी का आंतरिक स्थान एक भरने वाले पाउडर सामग्री द्वारा भरा जाता है। यहां इसमें उपयोग की जाने वाली सामग्री क्वार्ट्ज, प्लास्टर ऑफ पेरिस, डस्ट, संगमरमर, चाक आदि है, इसलिए यही कारण है कि वर्तमान का प्रवाह गर्म नहीं हो सकता है। उत्पन्न गर्मी पिघले हुए तत्व को वाष्पित करती है। फ्यूज के भीतर चाप को कम करने में मदद करने के लिए उच्च प्रतिरोध सामग्री में परिणाम के लिए बिजली और चांदी वाष्प को भरने के बीच रासायनिक प्रतिक्रिया होगी।
आम तौर पर, तांबे या चांदी का उपयोग इसके कम विशिष्ट प्रतिरोध के कारण फ्यूज तत्व के रूप में किया जाता है। इस तत्व में सामान्य रूप से दो या अधिक खंड होते हैं। फ्यूज तत्व में आम तौर पर दो या अधिक खंड होते हैं जो टिन जोड़ों के माध्यम से जुड़े होते हैं। टिन का पिघलने बिंदु 2400 C है जो कि 980 ° C के सिल्वर के पिघलने बिंदु से कम है। इस प्रकार टिन जोड़ों का पिघलने बिंदु शॉर्ट सर्किट और ओवरलोड की स्थिति में उच्च तापमान प्राप्त करने से फ्यूज को रोकता है।
