वोल्टेज ट्रांसफॉर्मर

एक वोल्टेज ट्रांसफार्मर एक इंस्ट्रूमेंट ट्रांसफार्मर है जो समानांतर में जुड़ा हुआ है। उनका डिजाइन उद्देश्य आपूर्ति को मापा जा रहा है, और सटीक माध्यमिक कनेक्शन मीटरिंग को प्राप्त करने के लिए सटीक वोल्टेज अनुपात और चरण संबंधों को नगण्य भार प्रदान करना है।

1। उत्पाद मानक: GB1207-2006 विद्युत चुम्बकीय वोल्टेज ट्रांसफार्मर

2। रेटेड इन्सुलेशन स्तर: 7.2/32/60kv

3। रेटेड आवृत्ति: 50 हर्ट्ज या 60 हर्ट्ज

4। उत्पाद की सतह रेंगना दूरी: कक्षा II प्रदूषण स्तर को पूरा करता है;

5। लोड का पावर फैक्टर: cos∮ = 08 (LAG)

वोल्टेज ट्रांसफार्मर मॉडल में निम्नलिखित भाग होते हैं, जिसमें पत्र और प्रतीकों के साथ सामग्री का प्रतिनिधित्व होता है:

पहला पत्र: जे - वोल्टेज ट्रांसफार्मर;

दूसरा पत्र: डी - एकल -चरण; एस - तीन -चरण;

तीसरा पत्र: जे - तेल विसर्जन; Z - pouring;

चौथा पत्र: संख्या - वोल्टेज स्तर (केवी)।

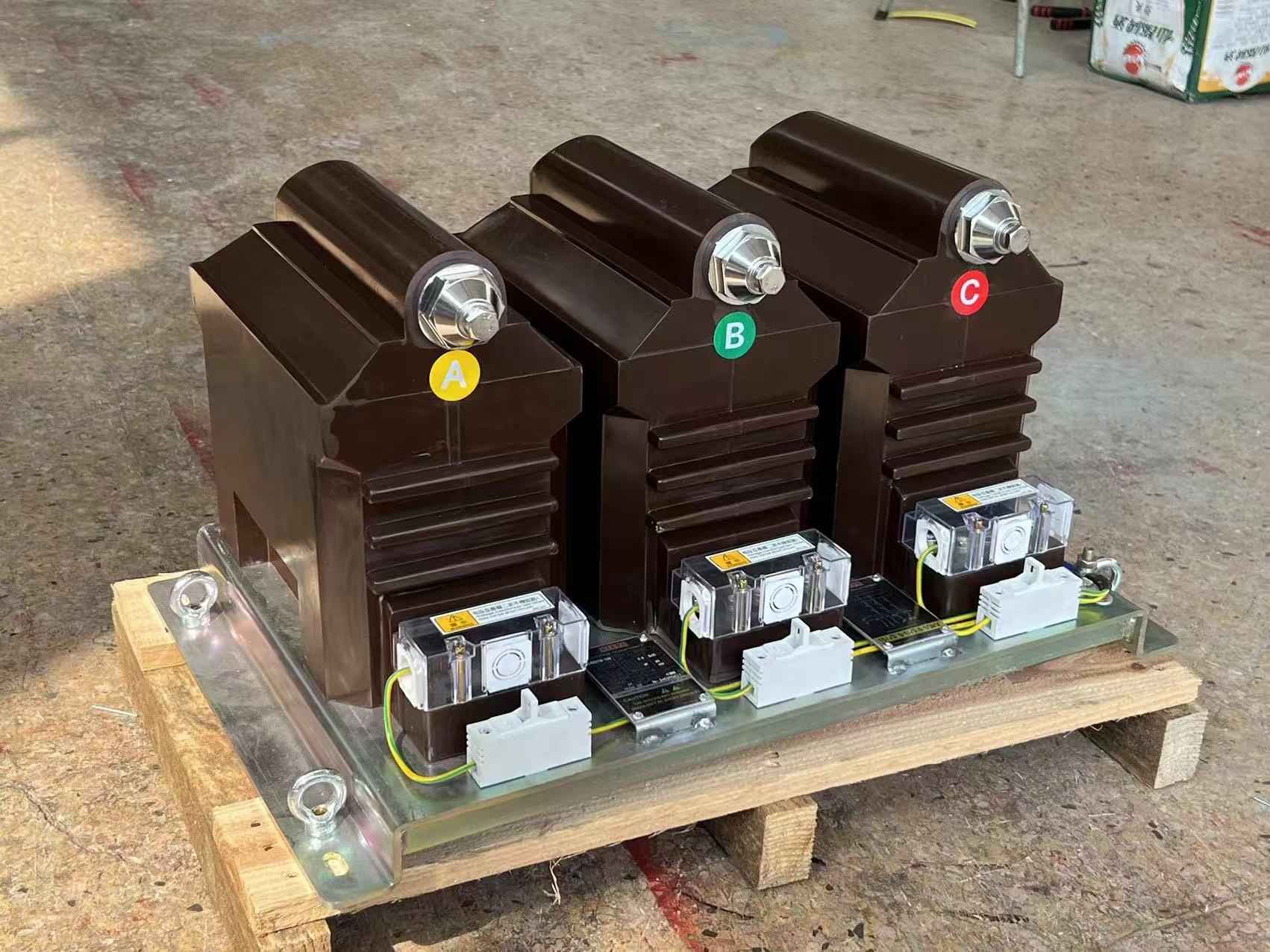

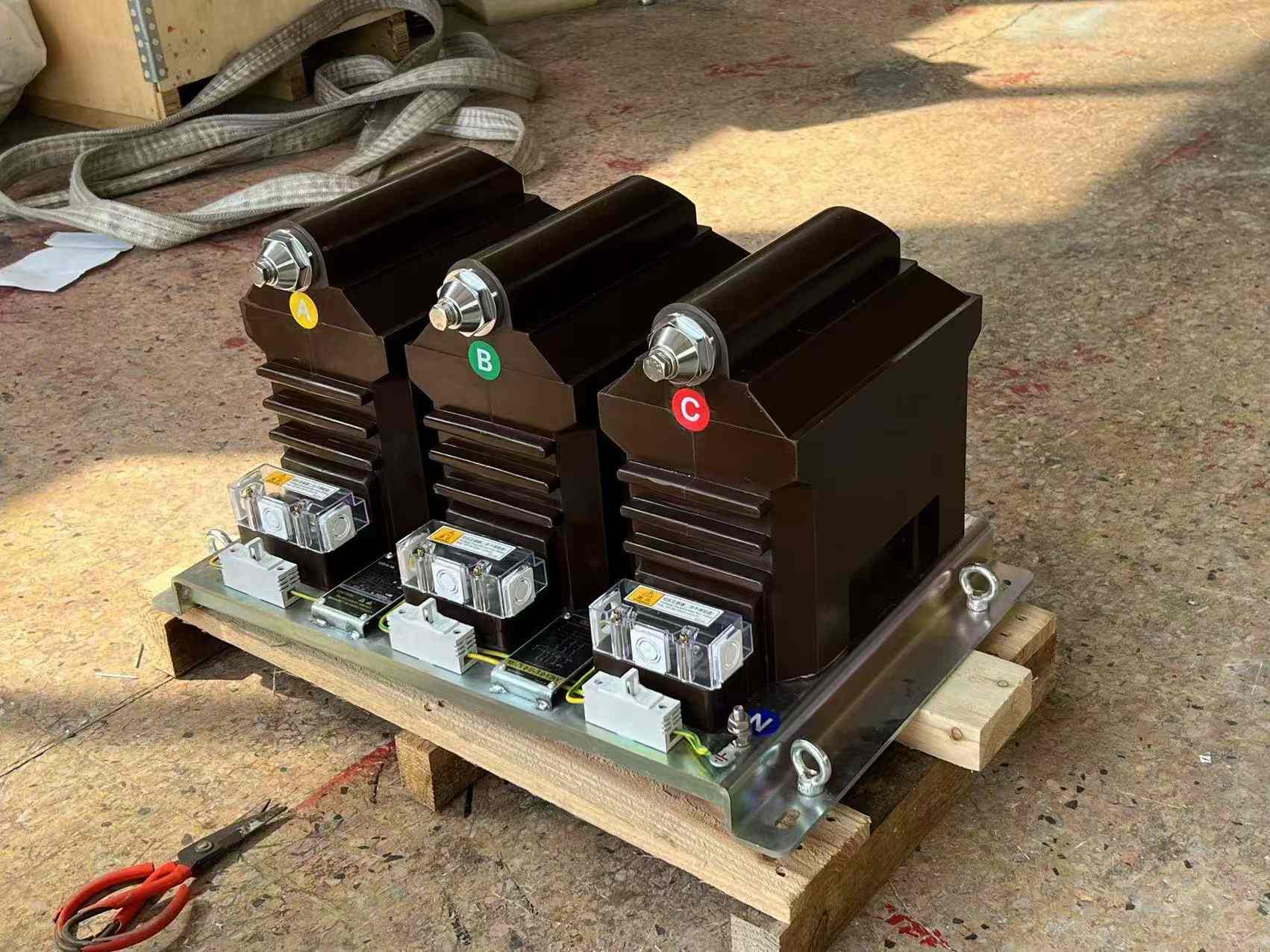

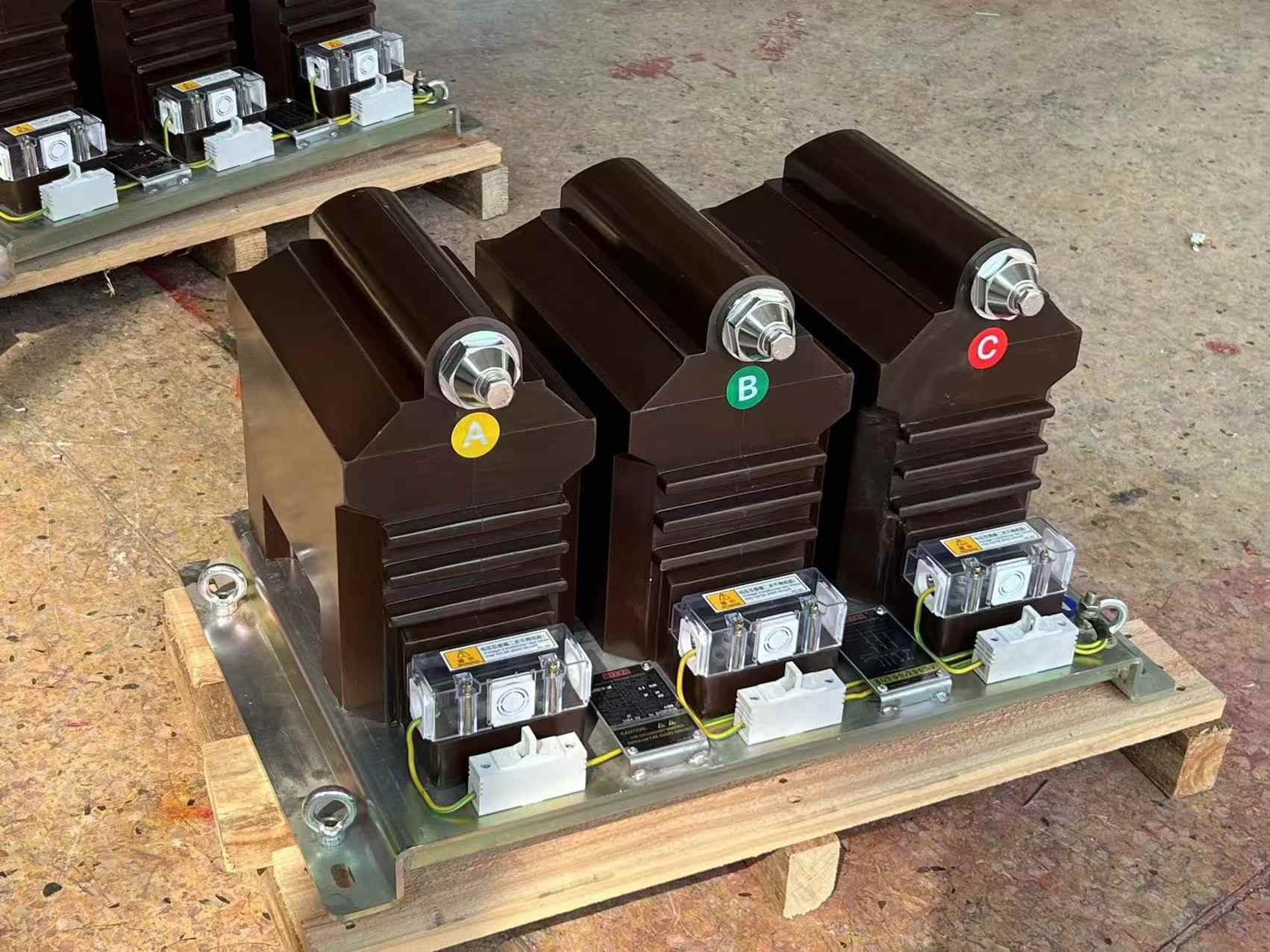

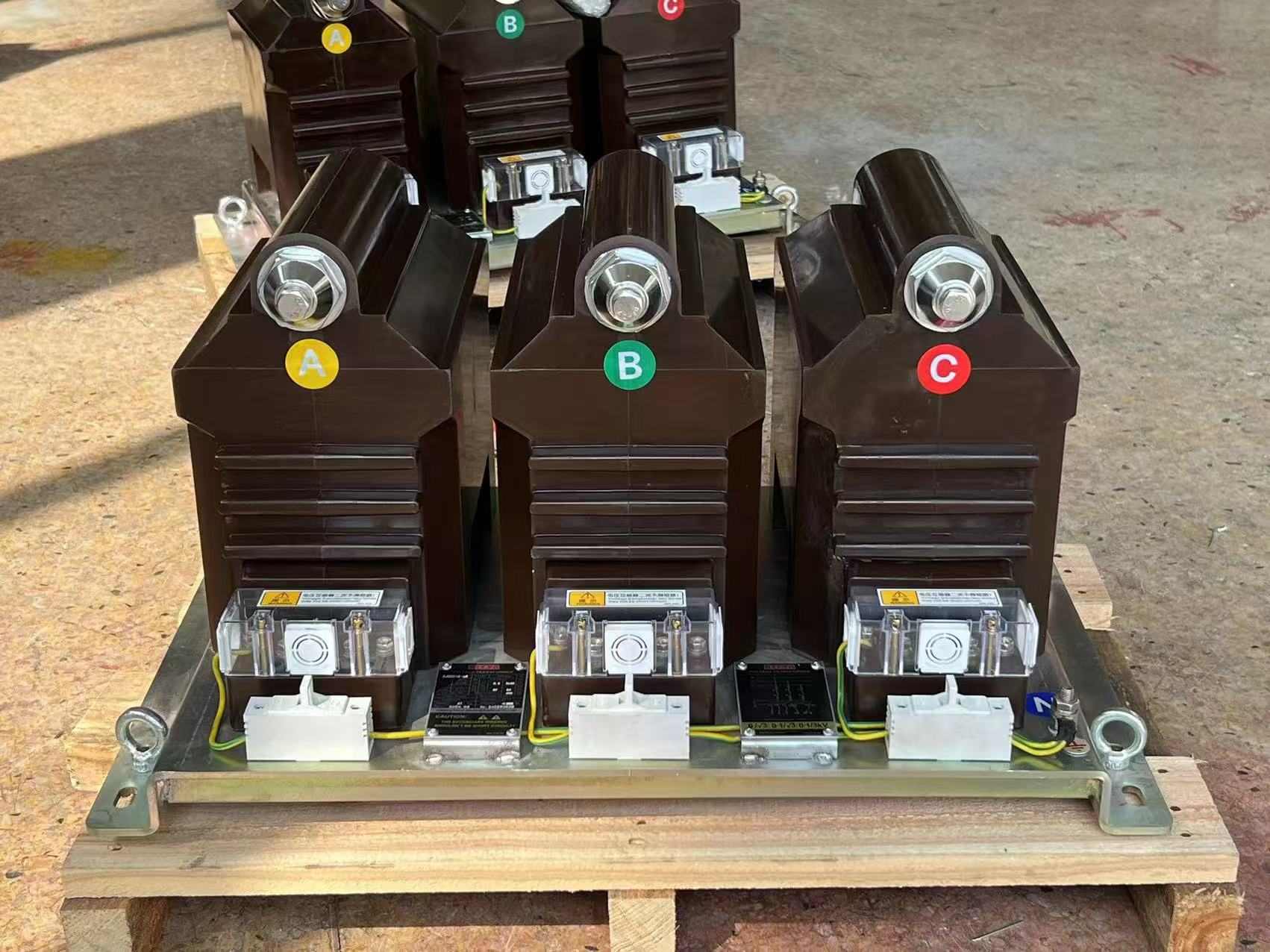

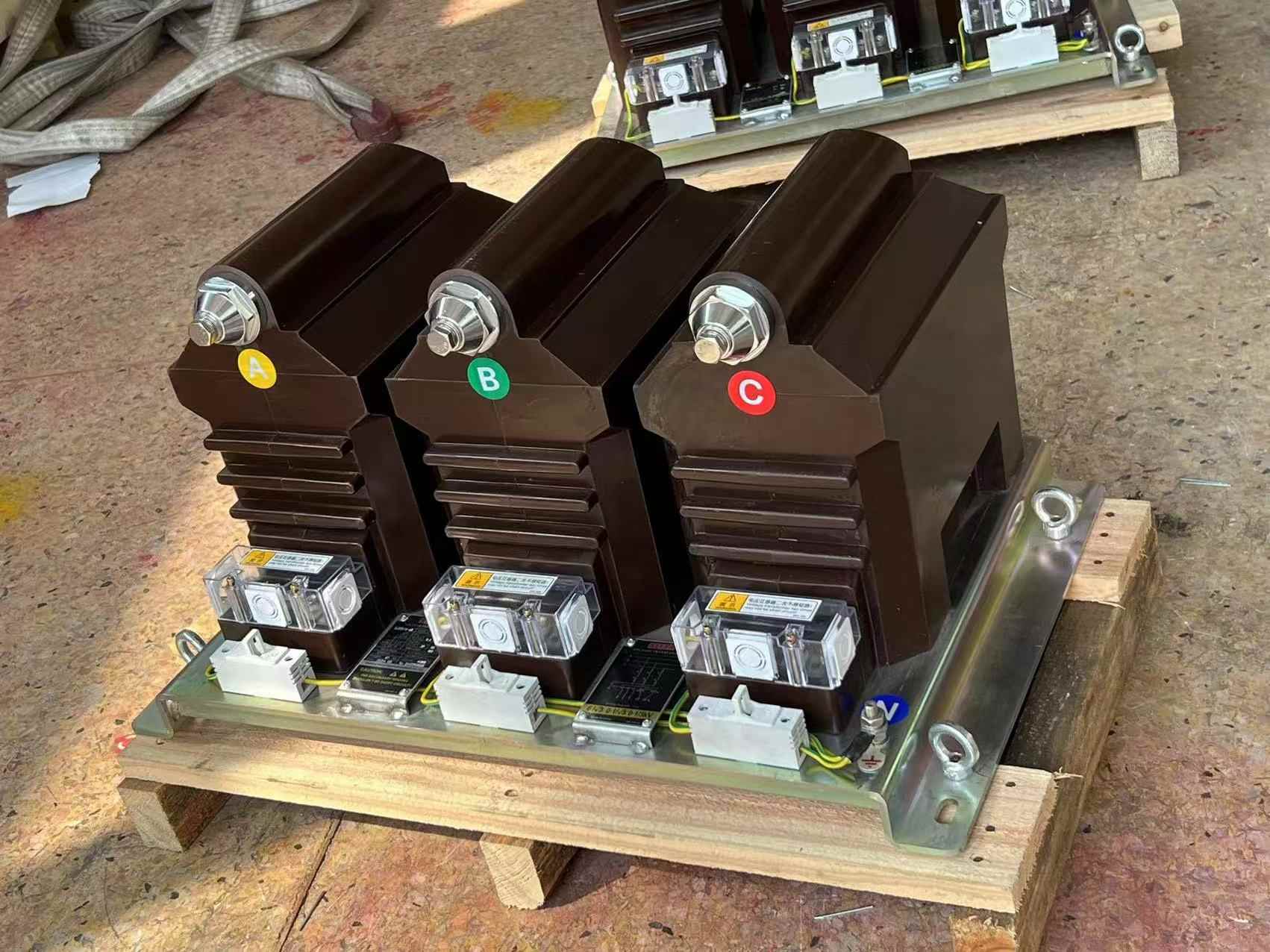

उदाहरण के लिए, JDZX18-10R1 10kV के रेटेड वोल्टेज के साथ एक एकल-चरण कास्ट वोल्टेज ट्रांसफार्मर का प्रतिनिधित्व करता है।
