रूसी प्रकार समग्र स्विच

रूसी प्रकार समग्र स्विच

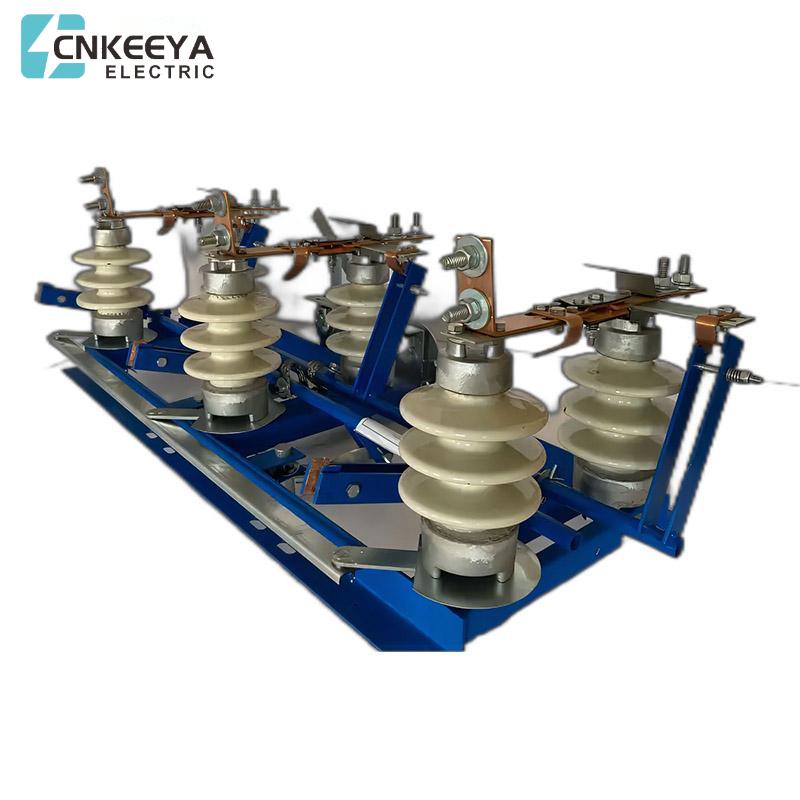

Disconnector RLND-1-10 II / 400 UHL1 का उपयोग उच्च-वोल्टेज की मरम्मत और रोकथाम में किया जाता है

10 केवी के वोल्टेज के साथ विद्युत नेटवर्क या विद्युत उपकरण, सुरक्षित हटाने के लिए प्रदान करते हैं

पहले से डी-एनर्जेटेड उपभोक्ता सर्किट से वोल्टेज, जबकि सभी ने उपभोक्ता सर्किट को काट दिया

प्रभावी रूप से ग्राउंडेड हैं।

विशेष विवरण:

रेटेड वोल्टेज, केवी .......................... 10

उच्चतम ऑपरेटिंग वोल्टेज, केवी .............. 12

रेटेड करंट, एक ……………………………………… 400

थर्मल प्रतिरोध वर्तमान, केए ....................... 10

इलेक्ट्रोडायनामिक प्रतिरोध का वर्तमान, KA ........ 25

वर्तमान प्रवाह समय के बाद, चूंकि:

- मुख्य चाकू के लिए .............................................. 3

- ग्राउंडिंग चाकू के लिए ......................................... 1

क्षैतिज विमान में तारों से अनुमेय तनाव, ध्यान में रखते हुए

हवा और बर्फ का प्रभाव, कोई और नहीं, एन .......... 200

बाहरी इन्सुलेशन की रेंगना दूरी, सेमी ..... 30

MTBF, चक्र, B-O ..................... 1000

कुल मिलाकर आयाम, MM .................................. 1115 x485x370

वजन, किग्रा, कोई और नहीं ................................................ 35

RLND-1-10 II / 400 के लिए अपरिहार्य है:

- उच्च वोल्टेज इलेक्ट्रिकल सर्किट के डी-एनर्जेटिक वर्गों के वोल्टेज को चालू और बंद करना;

- विद्युत उपकरणों के एक दृश्य डिब्बे की उपस्थिति, जिसमें एक आवश्यकता है

संरक्षित उपकरण या उपकरण मरम्मत;

- चीनी ट्रांसफार्मर के लिए वर्तमान को चालू और बंद करना;

- स्थिर ग्राउंडिंग कंडक्टरों का उपयोग करके सर्किट के ग्राउंडिंग डी-एनर्जाइज्ड टुकड़े
