चीन में स्थित एक अग्रणी निर्माता के रूप में, कीया गर्व से आर्मर्ड रिमूवेबल एसी मेटल-एनक्लोज्ड स्विचगियर पेश करती है - एक अनुकूलन योग्य समाधान जो अत्याधुनिक तकनीक को सामर्थ्य के साथ जोड़ता है। कीया में, हम अनुरूप समाधानों के महत्व को समझते हैं, और अनुकूलन के प्रति हमारी प्रतिबद्धता इस स्विचगियर के डिजाइन में उदाहरण है।
चीन की एक प्रतिष्ठित निर्माता कीया गर्व से आर्मर्ड रिमूवेबल एसी मेटल-एनक्लोज्ड स्विचगियर पेश करती है - जो मजबूत बिजली वितरण के लिए डिज़ाइन किया गया एक बहुमुखी और अनुकूलन योग्य समाधान है। निर्माता के रूप में, कीया हमारे ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलन पर ज़ोर देती है। अनुरूप समाधान प्रदान करने की हमारी प्रतिबद्धता सामर्थ्य के प्रति हमारे समर्पण से मेल खाती है। आर्मर्ड रिमूवेबल एसी मेटल-एनक्लोज्ड स्विचगियर कम कीमत पर उच्च गुणवत्ता वाले उत्पाद देने के कीया के वादे को दर्शाता है। यह कीया को उन लोगों के लिए एक विश्वसनीय विकल्प बनाता है जो अपने स्विचगियर समाधानों में लचीलापन और लागत-प्रभावशीलता दोनों चाहते हैं, जिससे विभिन्न अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित होता है।

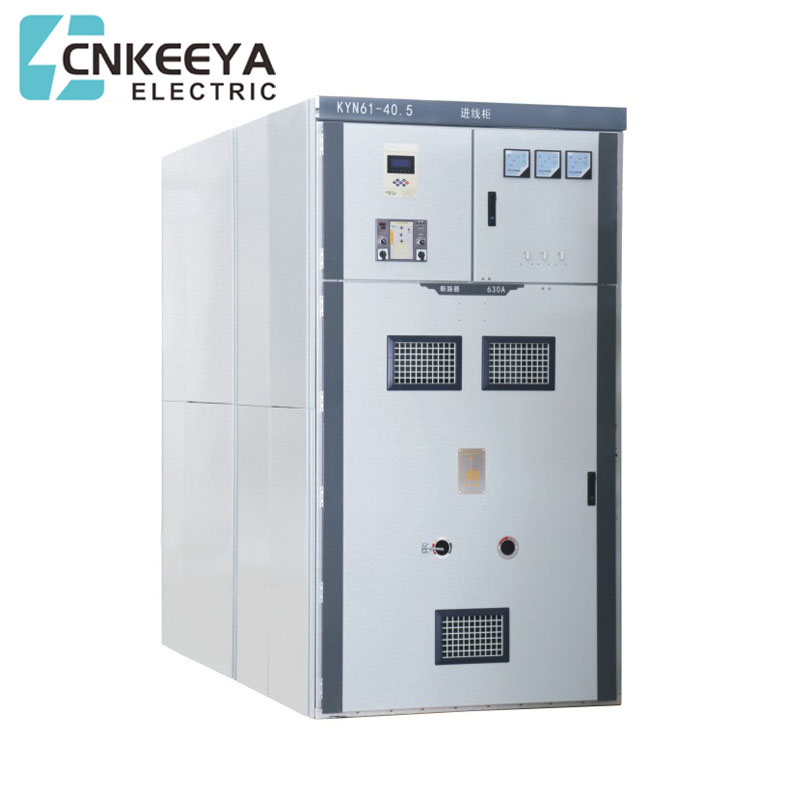

KYN61-40.5 (Z) बख्तरबंद हटाने योग्य एसी मेटल-संलग्न स्विचगियर (बाद में स्विचगियर के रूप में संदर्भित) 40.5KV के रेटेड वोल्टेज के साथ एसी 50 हर्ट्ज तीन चरण के इनडोर बिजली वितरण उपकरण का एक पूरा सेट है। इसका उपयोग मुख्य रूप से बिजली संयंत्रों, सबस्टेशनों और के लिए किया जाता है। औद्योगिक और खनन उद्यमों को विद्युत ऊर्जा प्राप्त करने और वितरित करने के लिए ताकि सर्किट की सुरक्षा और निगरानी को नियंत्रित किया जा सके, और इसका उपयोग लगातार संचालन स्थानों के लिए भी किया जा सकता है। स्विचगियर GB3906-2006, GB/T11022-2011 और DL/T404 के मानकों को पूरा करता है। -2018
● कैबिनेट संरचना इकट्ठे प्रकार को अपनाती है, और सर्किट ब्रेकर हैंडकार्ट बूर प्रकार की संरचना को अपनाता है;
● यह एक नए प्रकार के मिश्रित इंसुलेटेड वैक्यूम सर्किट ब्रेकर से सुसज्जित है, और अच्छी विनिमेयता और आसान प्रतिस्थापन की विशेषताओं के साथ;
● ठेले के फ्रेम में एक स्क्रू नट पुशिंग मैकेनिज्म स्थापित किया गया है, जो ठेले को आसानी से हिला सकता है और गलत संचालन को प्रणोदन संरचना को नुकसान पहुंचाने से रोक सकता है;
● कैबिनेट का दरवाज़ा बंद होने पर सभी ऑपरेशन किए जा सकते हैं;
● मुख्य स्विच, ठेले और स्विच कैबिनेट दरवाजे के बीच इंटरलॉकिंग "पीवीई रोकथाम" फ़ंक्शन को पूरा करने के लिए अनिवार्य यांत्रिक लॉकिंग विधि को अपनाती है;
● केबल रूम में पर्याप्त जगह है और कई केबलों को जोड़ा जा सकता है;
● फास्ट ग्राउंडिंग स्विच का उपयोग ग्राउंडिंग और शॉर्ट सर्किट को बंद करने के लिए किया जाता है;
●आवरण का सुरक्षा स्तर IP3X है, और ठेले वाले कमरे का दरवाजा खुला होने पर सुरक्षा स्तर IP2X है;
● उत्पाद GB3906-2006, DL/T404-2018 का अनुपालन करता है और अंतर्राष्ट्रीय IEC298 मानक को संदर्भित करता है।
● परिवेश का तापमान: ऊपरी सीमा+40℃, और 24 घंटों के भीतर मापा गया औसत मूल्य 35℃, निचली सीमा-10℃ से अधिक नहीं है;
● ऊंचाई: समुद्र तल से 1000 मीटर से अधिक नहीं;
● सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं, मासिक औसत 90% से अधिक नहीं;
● भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं;
● जल वाष्प दबाव: दैनिक औसत 2.2kPa से अधिक नहीं, और मासिक औसत 1.8kPa से अधिक नहीं;
● आसपास का वातावरण: कोई पूर्व या विस्फोट जोखिम नहीं, कोई गंभीर प्रदूषण नहीं, कोई रासायनिक संक्षारण या हिंसक कंपन नहीं।
वैक्यूम स्विच कैबिनेट का मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | इकाई | कीमत |
| 1 | रेटेड वोल्टेज | के। वी | 40.5 |
| 2 | वर्तमान मूल्यांकित | A | 1250 1600 2000 |
| 3 | मूल्यांकन आवृत्ति | हर्ट्ज | 50 |
| 4 | रेटेड कम समय करंट झेलने के लिए | के.ए | 20 25 31.5 |
| 5 | रेटेड शिखर धारा का सामना करता है | के.ए | 50 63 80 |
| 6 | रेटेड बिजली आवृत्ति वोल्टेज का सामना करती है | के। वी | 95/1 मिनट |
| 7 | रेटेड बिजली आवेग वोल्टेज का सामना करता है | के। वी | 185 |
| 8 | रेटेड शॉर्ट सर्किट अवधि | s | 4 |
| 9 | सुरक्षा स्तर | के.ए | आईपी3एक्स |
वैक्यूम सर्किट ब्रेकर का मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | इकाई | कीमत |
| 1 | रेटेड वोल्टेज | के। वी | 40.5 |
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50 |
| 3 | रेटेड बिजली आवृत्ति वोल्टेज का सामना करती है | के। वी | 95/1 मिनट |
| 4 | रेटेड बिजली आवेग वोल्टेज का सामना करता है | के। वी | 185 |
| 5 | वर्तमान मूल्यांकित | A | 1250 1600 2000 |
| 6 | रेटेड कम समय करंट झेलने के लिए | के.ए | 20 25 31.5 |
| 7 | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट | के.ए | 20 25 31.5 |
| 8 | रेटेड शिखर धारा का सामना करता है | के.ए | 50 63 80 |
| 9 | रेटेड शॉर्ट सर्किट अवधि | एमएस | 4 |
| 10 | खुलने का समय | एमएस | 30≤t≤60 |
| 11 | बंद करने का समय | एमएस | 50≤t≤60 |
| 12 | रेटेड शॉर्ट सर्किट ब्रेकिंग वर्तमान समय | समय | 20 |
| 13 | यांत्रिक जीवन | समय | 10000 |
● विद्युत कक्ष की ऊंचाई:≥4500mm;
● कैबिनेट के पीछे और दीवार के बीच की दूरी:≥1500mm;
● नींव फ्रेम की समतलता:≤ 1mm/m²;
● नींव का एम्बेडेड चैनल स्टील जमीन से 3 मिमी से अधिक नहीं होना चाहिए;
● इसे बोल्टिंग या वेल्डिंग द्वारा नींव पर लगाया जा सकता है; स्विचगियर का वजन लगभग 1800 किलोग्राम है;
● स्विचगियर ऑपरेटिंग कॉरिडोर की चौड़ाई (सिंगल कॉलम):≥3000mm, डबल कॉलम (आमने-सामने)≥4000mm।
ऑर्डर करते समय कृपया निर्दिष्ट करें:
● मुख्य सर्किट समाधान संख्या, उद्देश्य, सिंगल लाइन सिस्टम आरेख, व्यवस्था आरेख और वितरण कक्ष लेआउट आरेख;
● सहायक सर्किट वायरिंग योजनाबद्ध आरेख, टर्मिनल व्यवस्था आरेख;
● स्विचगियर में विद्युत घटकों का प्रकार, विशिष्टता और मात्रा;
● स्विचगियर और अन्य लैचिंग और स्वचालित उपकरणों के नियंत्रण, माप और सुरक्षा कार्यों के लिए आवश्यकताएँ;
● यदि स्विचगियर या इनकमिंग लाइन कैबिनेट के बीच बस ट्रे कनेक्शन की आवश्यकता है, तो बस ट्रे की रेटेड वहन क्षमता, बस ट्रे की अवधि और जमीन से ऊंचाई जैसे डेटा प्रदान किए जाएंगे;
● जब सहायक उपकरण और स्पेयर पार्ट्स की आवश्यकता होती है, तो मॉडल और मात्रा को सामने रखा जाना चाहिए;
● ऑर्डर करते समय विशेष पर्यावरणीय परिस्थितियों में उपयोग किए जाने वाले स्विचगियर का विस्तृत विवरण दिया जाना चाहिए।
