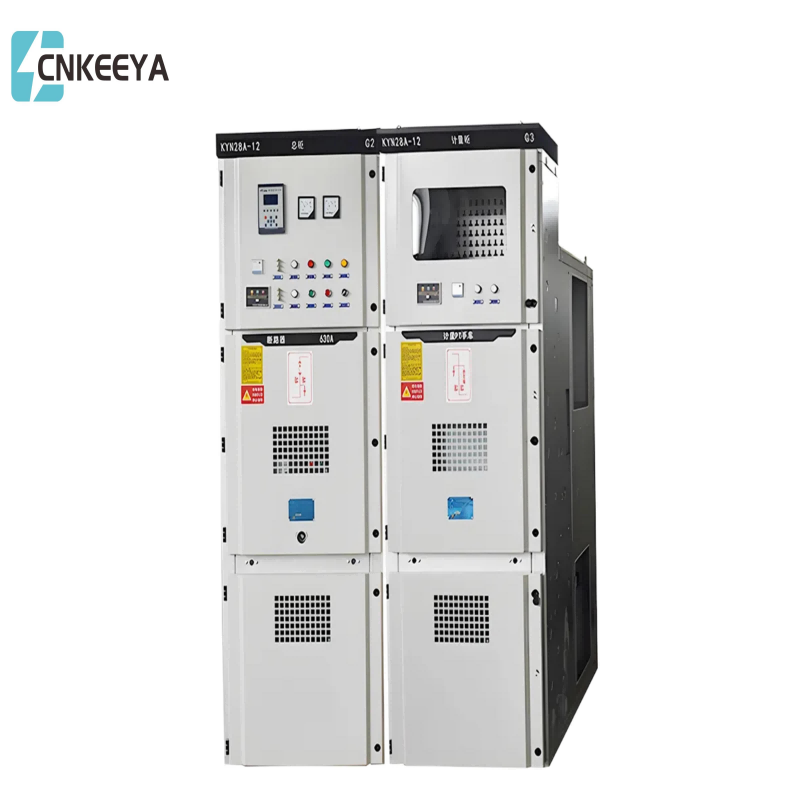

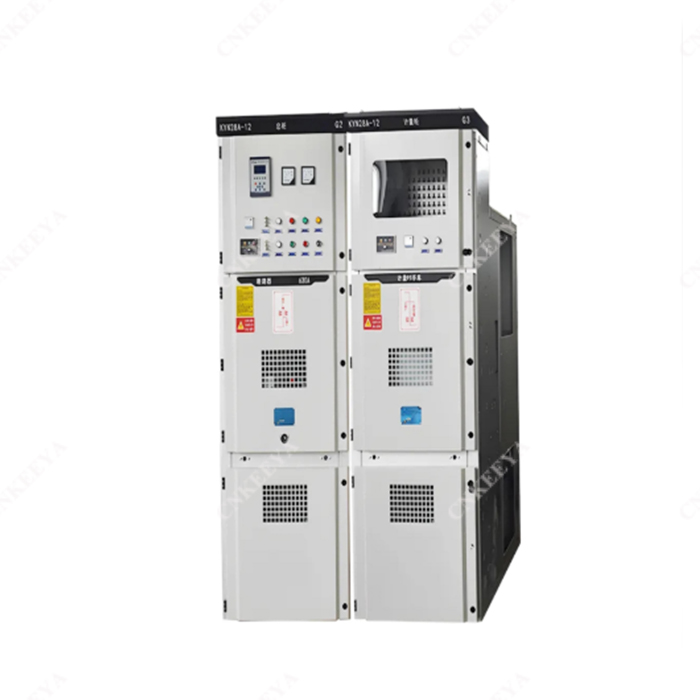

कीया, विद्युत उद्योग में एक प्रतिष्ठित निर्माता, गर्व से KYN28-24KV स्विचगियर प्रस्तुत करता है - इष्टतम बिजली वितरण के लिए डिज़ाइन किया गया एक उच्च गुणवत्ता वाला समाधान। लागत-प्रभावशीलता के प्रति हमारी प्रतिबद्धता इस स्विचगियर के प्रतिस्पर्धी मूल्य निर्धारण में स्पष्ट है।
निर्माता के रूप में, Keeya कम कीमत पर शीर्ष पायदान के उत्पादों को वितरित करने को प्राथमिकता देता है, यह सुनिश्चित करते हुए कि हमारे ग्राहकों को गुणवत्ता और सामर्थ्य दोनों से लाभ होता है। KYN28-24KV स्विचगियर प्रदर्शन से समझौता किए बिना लागत प्रभावी समाधान प्रदान करने के हमारे समर्पण का एक प्रमाण है, जो इसे विभिन्न अनुप्रयोगों में विश्वसनीय और बजट-अनुकूल स्विचगियर विकल्प चाहने वालों के लिए एक पसंदीदा विकल्प बनाता है।
यह उत्पाद निम्नलिखित मानकों को पूरा करता है: GB3906-20063.6-40.5KV AC मेटल-संलग्न स्विचगियर और कंट्रोलगियर*, GB/T11022 उच्च वोल्टेज स्विचगियर और कंट्रोलगियर के लिए सामान्य तकनीकी आवश्यकताएँ, IEC62271200 AC मेटल-संलग्न स्विचगियर और कंट्रोलगियर 1kv से ऊपर रेटेड वोल्टेज के साथ और कंट्रोलगियर 52' से नीचे, डीएल/टी404 'इनडोर एसी हाई वोल्टेज स्विचगियर के लिए तकनीकी स्थितियों का आदेश देना'।
बख़्तरबंद हटाने योग्य एसी धातु-संलग्न स्विचगियर

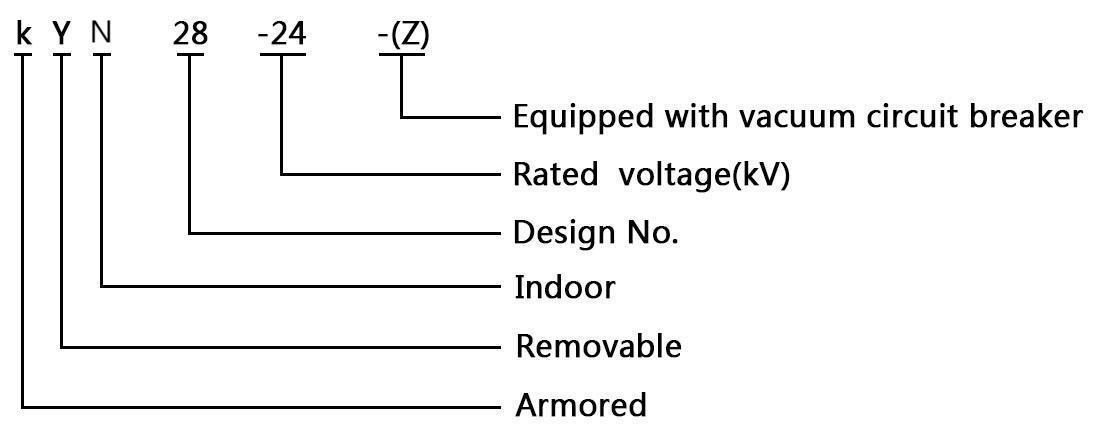

मॉडल और अर्थ
परिवेशी वायु तापमान: अधिकतम तापमान 40℃, न्यूनतम तापमान -15℃;
● सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं, दैनिक औसत वाष्प दबाव 2.2kPa से अधिक नहीं, मासिक औसत 90% से अधिक नहीं, मासिक औसत वाष्प दबाव 1.8kPa से अधिक नहीं;
● ऊंचाई: 1000 मीटर और नीचे;
भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं;
● आसपास की हवा संक्षारक या ज्वलनशील गैसों, जल वाष्प और अन्य स्पष्ट प्रदूषण से मुक्त होनी चाहिए;
● बार-बार कोई हिंसक कंपन नहीं होता;
GB3906 में निर्दिष्ट सामान्य पर्यावरणीय परिस्थितियों से अधिक उपयोग के लिए, उपयोगकर्ता और निर्माता के बीच बातचीत की जानी चाहिए।
|
वस्तु |
इकाई |
कीमत |
|
|
रेटेड वोल्टेज |
के। वी |
24 |
|
|
रेटेड आवृत्ति |
हर्ट्ज |
50 |
|
|
सर्किट ब्रेकर का रेटेड करंट |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
रेटेड स्विच कैबिनेट का करंट |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
रेटेड गतिशील धारा(4s) |
के.ए |
16,20,25,31.5,40,50 |
|
|
रेटेड स्थिर धारा (पीक) |
के.ए |
40,50,63,80,100,125 |
|
|
रेटेड शॉर्ट सर्किट ब्रेकिंग करंट |
के.ए |
16,20,25,31.5,40,50 |
|
|
रेटेड शॉर्ट सर्किट बनाना मौजूदा |
के.ए |
40,50,63,80,100,125 |
|
|
1 मिनट बिजली आवृत्ति वोल्टेज का सामना करती है |
ध्रुव-ध्रुव, ध्रुव-पृथ्वी |
के। वी |
65 |
|
आर-पार अलग दूरी |
के। वी |
79 |
|
|
बिजली का आवेग का सामना वोल्टेज (शिखर) |
ध्रुव-ध्रुव, ध्रुव-पृथ्वी |
के। वी |
125 |
|
आर-पार अलग दूरी |
के। वी |
145 |
|
|
सुरक्षा स्तर |
IP4X के लिए संलग्नक, IP2X के लिए आइसोलेटिंग रूम और सर्किट ब्रेकर रूम खुला |
||
नोट: सीटी की शॉर्ट-सर्किट क्षमता पर अलग से विचार किया जाना चाहिए।
KYN28-24
बख़्तरबंद हटाने योग्य एसी धातु-संलग्न स्विचगियर
स्विचगियर संरचना (चित्र 1 देखें)।
पूरी तरह से धातु बख्तरबंद, इकट्ठे संरचना, विस्तृत संयोजन समाधान।
● कैबिनेट बॉडी आयातित एल्यूमीनियम और जस्ता लेपित पतली स्टील प्लेट से बनी है, जो MINGE मशीन टूल द्वारा संसाधित है, उन्नत मल्टी-एज फोल्डिंग तकनीक को अपनाती है, जो उच्च परिशुद्धता, हल्के, उच्च शक्ति और मजबूत के साथ रिवेट नट और उच्च शक्ति वाले बोल्ट से जुड़ी होती है। भागों की बहुमुखी प्रतिभा.
● लेफ्टिनेंट को व्यापक प्रयोज्यता, उच्च विश्वसनीयता और लंबे रखरखाव मुक्त वर्षों के साथ VS1-24 श्रृंखला या आयातित VD4 श्रृंखला वैक्यूम सर्किट ब्रेकर से सुसज्जित किया जा सकता है।
● ठेला कार्यशील और परीक्षण स्थितियों से सुसज्जित है, और प्रत्येक स्थिति स्थिति और प्रदर्शन उपकरणों से सुसज्जित है, जो सुरक्षित और विश्वसनीय है।
● सभी प्रकार के ठेले को मॉड्यूलर बिल्डिंग ब्लॉक्स के अनुसार बदला जा सकता है, यह सुनिश्चित करते हुए कि एक ही विनिर्देश के ठेले को स्वतंत्र रूप से विनिमेय किया जा सकता है, और विभिन्न विशिष्टताओं के ठेले कभी भी प्रवेश नहीं कर सकते हैं।
● ग्राउंड स्विच इंस्टॉलेशन मोड
a.कैबिनेट के दो तरफा रखरखाव की सुविधा के लिए कैबिनेट के मध्य भाग (सामने-घुड़सवार प्रकार) में स्थापित किया गया।
बी.दीवार के सामने जगह बचाने के लिए कैबिनेट के पीछे (पिछला प्रकार) स्थापित किया गया।
● वर्तमान ट्रांसफार्मर स्थापना विधि:
a.कैबिनेट के पीछे केबल रूम के सामने स्थापित किया गया।
बी. बड़ी झुकने वाली प्लेट के नीचे फहराया गया।
● केबल रूम में 9 सिंगल-कोर केबल तक लगाए जा सकते हैं।
● व्यक्तिगत सुरक्षा सुनिश्चित करने के लिए प्रत्येक उच्च दबाव वाले कमरे में एक दबाव राहत चैनल होता है।
● अत्यधिक विश्वसनीय इंटरलॉकिंग डिवाइस "पांच-रोकथाम" की सुरक्षा आवश्यकताओं को पूरी तरह से पूरा करता है।
● ठेले को विशेष ट्रक द्वारा ले जाया जाता है, जो हल्का और उपयोग में आसान होता है।
● आगे और पीछे के दरवाजे अवलोकन खिड़कियों से सुसज्जित हैं, जो इनडोर घटकों की कार्यशील स्थिति का आसानी से निरीक्षण कर सकते हैं।
KYN28-24
बख़्तरबंद हटाने योग्य एसी धातु-संलग्न स्विचगियर
KYN28-24
ए. बस कक्ष
बी. सर्किट ब्रेकर ठेला कक्ष
सी. केबल रूम
डी. रिले उपकरण कक्ष
1. संलग्नक
2. शाखा बस
3. बस झाड़ी
4. मुख्य बस
5. निश्चित संपर्क
6. फिक्स्ड संपर्क बॉक्स
7. वर्तमान ट्रांसफार्मर
8. ग्राउंड स्विच
9. केबल
10. बन्दी
11. मुख्य बस को ग्राउंड करना
12. एकत्रित विभाजन प्लेट
13. विभाजन प्लेट(वाल्व)
14. सेकेंडरी प्लग
15. सर्किट ब्रेकर ठेला
16. तापन उपकरण
17. हटाने योग्य प्रकार क्षैतिज विभाजन प्लेट
18. ग्राउंड स्विच ऑपरेटिंग मैकेनिज्म
19. बेस प्लेट
20.दबाव राहत उपकरण
21. नियंत्रण कंडक्टर नाली
● मुख्य सर्किट समाधान ड्राइंग नंबर, उद्देश्य और सिंगल-लाइन सिस्टम ड्राइंग, रेटेड वोल्टेज, रेटेड करंट, रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट, वितरण कक्ष लेआउट और स्विचगियर व्यवस्था और कॉन्फ़िगरेशन ड्राइंग, आदि।
● स्विचगियर नियंत्रण, माप और सुरक्षा फ़ंक्शन आवश्यकताएँ और अन्य लॉकिंग और स्वचालित डिवाइस आवश्यकताएँ।
● स्विचगियर में प्रमुख विद्युत घटकों का मॉडल, विशिष्टता और मात्रा।
● यदि स्विचगियर या इनकमिंग लाइन कैबिनेट के बीच बस्ट्रे कनेक्शन की आवश्यकता है, तो बस्ट्रे की रेटेड वहन क्षमता, बस्ट्रे की अवधि और जमीन से ऊंचाई जैसी विशिष्ट आवश्यकताएं प्रदान की जाएंगी।
● ऑर्डर करते समय विशेष पर्यावरणीय परिस्थितियों में उपयोग किए जाने वाले स्विचगियर को निर्दिष्ट किया जाना चाहिए।
