HXGN15-12 बॉक्स प्रकार Pxed धातु संलग्न रिंग मुख्य इकाई (संक्षेप में मुख्य इकाई) AC 50Hz, 12kV t की बिजली प्रणाली के लिए उपयुक्त है, जिसका व्यापक रूप से औद्योगिक और दुष्ट केबल रिंग नेटवर्क और बिजली आपूर्ति टर्मिनल में उपयोग किया जाता है। छोटे माध्यमिक सबस्टेशनों, स्विचिंग स्टेशनों, शहरी आवासीय वितरण, औद्योगिक और खनन उद्यमों, शॉपिंग मॉल, हवाई अड्डों, सबवे, पवन ऊर्जा उत्पादन, अस्पतालों, स्टेडियमों, रेलवे और अन्य स्थानों के लिए विशेष रूप से उपयुक्त।
● ऊंचाई: ≤ 1000 मीटर (ऑर्डर करते समय विशेष आवश्यकताओं पर ध्यान दिया जा सकता है, वर्तमान में 5200 मीटर की ऊंचाई पर 6 समूह काम कर रहे हैं)।
● परिवेश का तापमान: -35℃ ~+45℃, अधिकतम दैनिक औसत तापमान अंतर ≤ 25°C। औसत दैनिक सापेक्ष आर्द्रता 95% से अधिक नहीं होगी, और औसत मासिक सापेक्ष आर्द्रता 90% से अधिक नहीं होगी।
● भूकंपीय क्षमता: 8 डिग्री.
● कोई गंभीर कंपन और प्रभाव नहीं और कोई पूर्व, रासायनिक संक्षारण या विस्फोट का खतरा नहीं।
● GB3906-2006 3.6kV से ऊपर और 40.5kV तक और इसमें शामिल रेटेड वोल्टेज के लिए अल्टरनेटिंग-करंट मेटल-संलग्न स्विचगियर और कंट्रोलगियर
● IEC 60298 A.C. 1kV से ऊपर और 52 kV तक के रेटेड वोल्टेज के लिए मेटल-संलग्न स्विचगियर और कंट्रोलगियर
● जीबी/टी 11022-2011 हाई-वोल्टेज स्विचगियर और कंट्रोलगियर मानकों के लिए सामान्य विशिष्टता
सुंदर और कॉम्पैक्ट उपस्थिति, कैबिनेट की असेंबली के बाद शेल का सुरक्षा स्तर IP3X से अधिक है।
● ऊपरी और निचली इकाइयाँ मॉड्यूलर हैं और स्थापित करने और बनाए रखने में आसान हैं।
● कैबिनेट की मजबूती सुनिश्चित करने के लिए कैबिनेट रैक रिवेटिड संरचना को अपनाता है।
● द्वितीयक घटकों को स्थापित करने के लिए एकीकृत कम वोल्टेज कक्ष और अधिक माध्यमिक सुरक्षा इकाइयों को स्थापित करने के लिए एक विस्तार योग्य मीटर कक्ष। स्थापना के लिए दबाव राहत चैनल उपलब्ध हैं।
● लेफ्टिनेंट अच्छी किफायती दक्षता और विश्वसनीयता के साथ एसएफ6 गैस इंसुलेटेड रखरखाव-मुक्त लोड स्विच को अपनाता है। चलाने में आसान।
● संपूर्ण प्री-प्रिवेंशन इंटरलॉक डिवाइस, उच्च इंस्टॉलेशन प्रदर्शन के साथ।

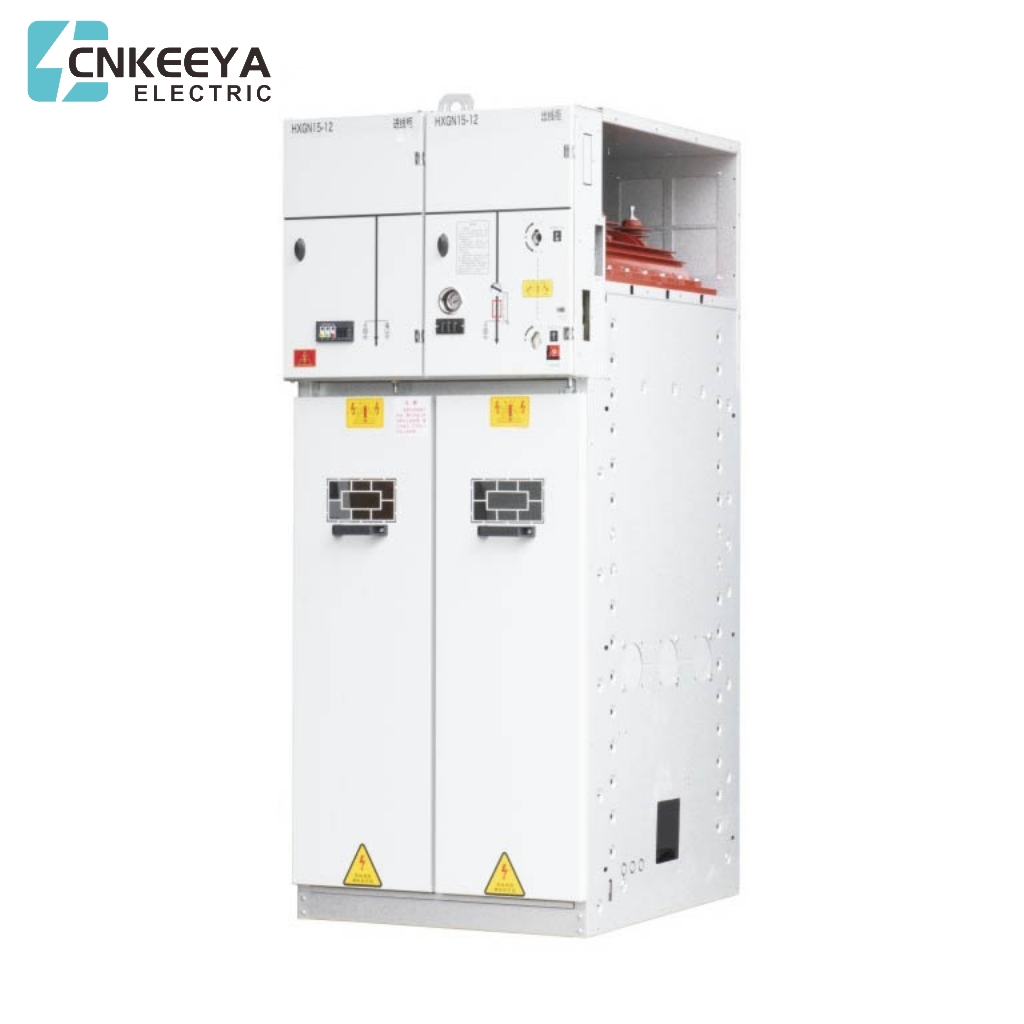

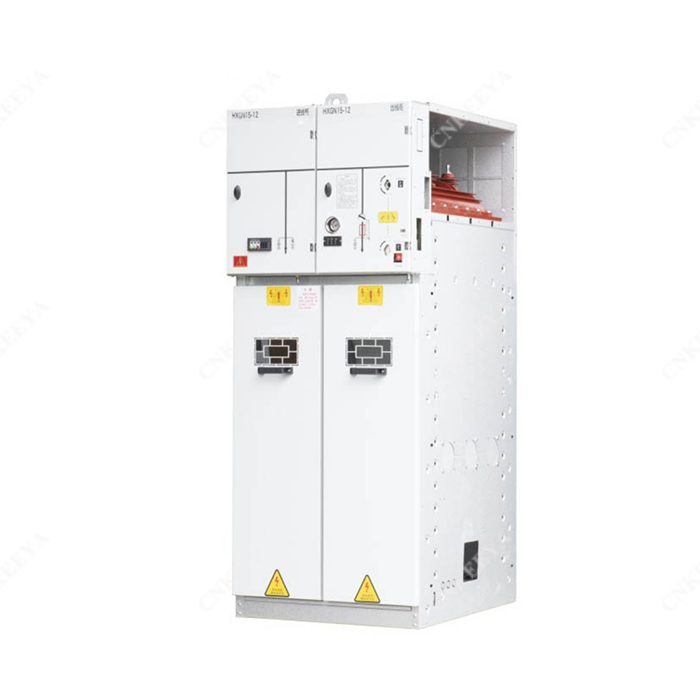

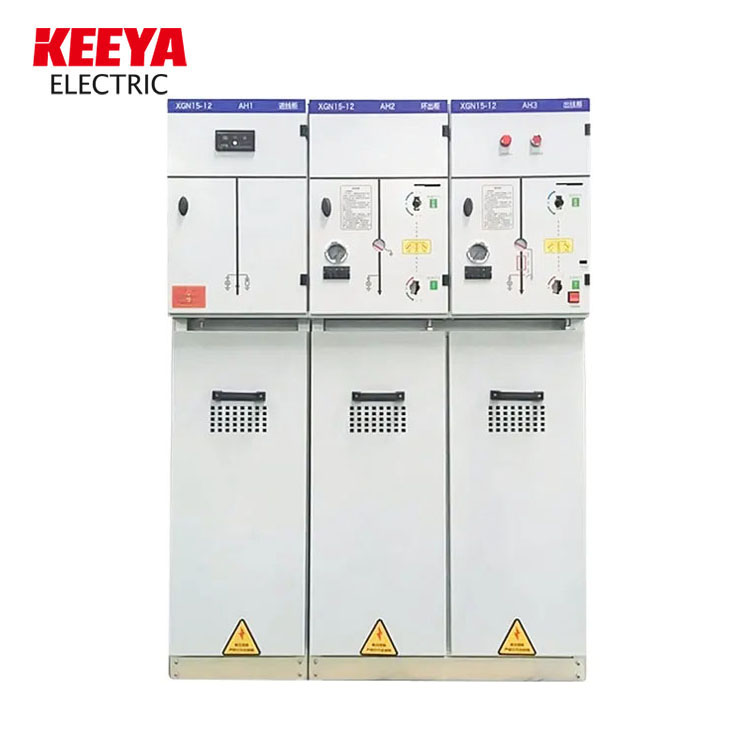

HXGN15-12
बॉक्स-प्रकार स्थिर धातु-संलग्न स्विचगियर
● समग्र संरचना
● रिंग मेन यूनिट बस रूम, लोड स्विच (या सर्किट ब्रेकर रूम), केबल रूम, ऑपरेटिंग मशीनरी, इंटरलॉकिंग मैकेनिज्म और लो-वोल्टेज कंट्रोल रूम, साथ ही माप या मीटरिंग सर्किट से बनी है। निकटवर्ती कमरे में खराबी से बचने के लिए प्रत्येक डिब्बे को स्टील प्लेटों द्वारा अलग किया गया है।
● बस रूम
बस कक्ष को स्विचगियर के ऊपरी भाग पर व्यवस्थित किया गया है, जहां मुख्य बसें एक साथ जुड़ी हुई हैं और स्विचगियर की पूरी पंक्ति के माध्यम से चलती हैं। बसें क्षैतिज रूप से व्यवस्थित हैं और इन्हें आसानी से विस्तारित किया जा सकता है।
● मुख्य स्विच रूम
ए. लोड स्विच रूम: स्विच रूम में एक लोड स्विच होता है। लोड स्विच का खोल एपॉक्सी रेजिन से बना होता है, जिसमें आर्क बुझाने और इन्सुलेट माध्यम के रूप में एसएफ 6 गैस होती है। ऑपरेटिंग शाफ्ट के अग्रणी छोर पर, वहां दो पारदर्शी हॉट-प्रेस मोल्डेड प्लास्टिक एंड कैप हैं, जिनके माध्यम से संपर्क की स्थिति देखी जा सकती है। SF6 गैस घनत्व मीटर या अलार्म संपर्क के साथ गैस घनत्व मीटर ग्राहकों की आवश्यकताओं के अनुसार स्विच रूम में स्थापित किया जा सकता है
बी.सर्किट ब्रेकर रूम: सर्किट ब्रेकर रूम स्विचगियर के बीच में स्थित है, जिसे ग्राहक की जरूरतों के अनुसार विशेष वैक्यूम सर्किट ब्रेकर या एसएफ 6 सर्किट ब्रेकर से सुसज्जित किया जा सकता है। इसकी ब्रेकिंग क्षमता सामान्य स्विचिंग और शाखा नेटवर्क संचालन को पूरा कर सकती है और विशेष परिस्थितियों में शॉर्ट सर्किट आदि के विद्युत प्रवाह को तोड़ना। वैक्यूम सर्किट ब्रेकर विशेष रूप से लगातार नेटवर्क सिस्टम के लिए उपयुक्त हैं। सर्किट ब्रेकर रीक्लोजिंग फ़ंक्शन, विश्वसनीय क्रिया और लंबे जीवन के साथ स्प्रिंग ऑपरेटिंग तंत्र से सुसज्जित है।
● केबल रूम
केबल कम्पार्टमेंट का उपयोग मुख्य रूप से केबलों के कनेक्शन के लिए किया जाता है, ताकि सिंगल-कोर या थ्री-कोर केबल को सबसे सरल अनशील्ड केबल लॉग के साथ जोड़ा जा सके। साथ ही, लाइटनिंग अरेस्टर, करंट ट्रांसफार्मर और को समायोजित करने के लिए पर्याप्त जगह होती है। निचला ग्राउंडिंग स्विच। मानक डिजाइन के अनुसार, स्विचगियर दरवाजे में एक अवलोकन खिड़की और एक सुरक्षा इंटरलॉकिंग डिवाइस है, और केबल रूम की निचली प्लेट एक सीलिंग कवर और उपयुक्त आकार के ब्रैकेट के साथ एक केबल क्लैंप से सुसज्जित है। केबल स्थापना की सुविधा के लिए केबल रूम की निचली प्लेट के सामने के दरवाजे के फ्रेम को हटाया जा सकता है।
● ऑपरेटिंग मैकेनिज्म, इंटरलॉकिंग मैकेनिज्म और लो-वोल्टेज कंट्रोल रूम इंटरलॉक वाला लो-वोल्टेज कक्ष एक नियंत्रण कक्ष के रूप में भी कार्य करता है। लो-वोल्टेज कक्ष एक स्थिति संकेतक और एक यांत्रिक इंटरलॉकिंग डिवाइस के साथ स्प्रिंग ऑपरेटिंग तंत्र से सुसज्जित है। इसे सहायक संपर्कों, ट्रिप कॉइल्स, आपातकालीन ट्रिप तंत्र, कैपेसिटिव लाइव डिस्प्ले डिवाइस, कुंजी लॉक और इलेक्ट्रिक ऑपरेटिंग डिवाइस से भी सुसज्जित किया जा सकता है। साथ ही, लो-वोल्टेज रूम स्पेस का उपयोग नियंत्रण सर्किट, रिकॉर्डिंग उपकरण और सुरक्षा रिले स्थापित करने के लिए भी किया जा सकता है। 750 मिमी चौड़ा स्विचगियर दो समान लो-वोल्टेज कमरों से सुसज्जित है, जिन्हें अधिक सहायक उपकरण से सुसज्जित किया जा सकता है।
|
नहीं। |
वस्तु |
इकाई |
कीमत |
|
1 |
रेटेड वोल्टेज |
के। वी |
12 |
|
2 |
मूल्यांकन आवृत्ति |
हर्ट्ज |
50 |
|
3 |
मुख्य बस का रेटेड करंट/अधिकतम रेटेड करंट बंद उपयोग |
A |
630, 125 |
|
4 |
रेटेड कम समय में मेन करंट का सामना करता है सर्किट और ग्राउंड सर्किट |
केए/एस |
20, 3 |
|
5 |
रेटेड पीक मुख्य सर्किट के करंट को झेलता है और ग्राउंड सर्किट |
के.ए |
50 |
|
6 |
रेटेड शॉर्ट सर्किट मुख्य सर्किट और ग्राउंड सर्किट का करंट बनाता है |
के.ए |
50 |
|
7 |
लोड स्विच पूर्ण क्षमता तोड़ने का समय |
समय |
100 |
|
8 |
करंट को उपयोग से तोड़ना |
के.ए |
31.5, 40 |
|
9 |
रेटेड क्लोज्ड-रिंग ब्रेकिंग करंट |
A |
630 |
|
10 |
रेटेड स्थानांतरण वर्तमान |
A |
1600 |
|
11 |
यांत्रिक जीवन |
समय |
2000 |
|
12 |
1 मिनट बिजली आवृत्ति वोल्टेज (पीक) चरण-चरण, चरण-पृथ्वी/पृथक दूरी का सामना करती है |
के। वी |
42, 48 |
|
13 |
बिजली का आवेग वोल्टेज (पीक) चरण-चरण चरण-पृथ्वी/पृथक दूरी का सामना करता है |
के। वी |
75, 85 |
|
14 |
1 मिनट की पावर फ्रीक्वेंसी सेकेंडरी सर्किट के वोल्टेज का सामना करती है |
के। वी |
2 |
|
15 |
सुरक्षा स्तर |
|
आईपी3एक्स |
|
ऊंचाई एच(मिमी) |
आकार |
उपयुक्त श्रेणी |
|
1400 |
सिंगल-कोर केबल के लिए लागू |
|
|
1600 |
सिंगल-कोर केबल के लिए लागू |
|
|
1800 |
तीन-कोर केबल के लिए लागू |
|
|
चौड़ाई डब्ल्यू(मिमी) |
375 |
प्रवेश और आउटलेट |
|
500 |
|
|
|
750 |
|
|
|
गहराई डी(मिमी) |
918 |
|
1. संचालन तंत्र
2. लोड स्विच
3. मंत्रिमंडल निकाय
4. वाद्य कक्ष
5. SF6 वोल्टमीटर
6. उच्च वोल्टेज संकेत
7. फ्यूज
8. निचला ग्राउंडिंग स्विच
ऑर्डर करते समय कृपया निर्दिष्ट करें:
● ऑर्डर करते समय निम्नलिखित तकनीकी डेटा प्रदान किया जाना चाहिए;
● मुख्य वायरिंग समाधान संख्या, उद्देश्य और सिंगल-लाइन सिस्टम ड्राइंग, रेटेड वोल्टेज, रेटेड करंट, रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट, वितरण कक्ष लेआउट ड्राइंग और स्विच कैबिनेट व्यवस्था ड्राइंग, आदि;
● स्विचगियर के नियंत्रण, माप और सुरक्षा कार्यों के लिए आवश्यकताएं, साथ ही अन्य लॉकिंग और स्वचालित उपकरणों के लिए आवश्यकताएं और योजनाएं; स्विचगियर में मुख्य विद्युत घटकों का मॉडल, विशिष्टता और मात्रा;
● जब स्विचगियर का उपयोग विशेष पर्यावरणीय परिस्थितियों में किया जाता है, तो ऑर्डर करते समय इसे निर्दिष्ट किया जाना चाहिए;
● ऑर्डर देने से पहले अन्य विशेष आवश्यकताओं के बारे में विस्तार से लिखित में बताया जाना चाहिए और बातचीत की जानी चाहिए।
मुख्य ट्रांसफार्मर की क्षमता बढ़ाएं और सबस्टेशन की बिजली आपूर्ति क्षमता में सुधार करें।
वितरण लाइनों की विद्युत पारेषण क्षमता में सुधार करें और वितरण लाइनों की संख्या कम करें।
मध्यम वोल्टेज लाइनों की बिजली आपूर्ति त्रिज्या बढ़ाएँ।
मध्यम वोल्टेज पावर ग्रिड की बिजली आपूर्ति गुणवत्ता में सुधार करें।
मध्यम वोल्टेज पावर ग्रिड की बिजली हानि को कम करें।
अलौह धातुओं और भूमि संसाधनों को बचाएं।
● ऊंचाई: ≤1000 मी परिवेश का तापमान: अधिकतम परिवेश तापमान +40℃, न्यूनतम परिवेश तापमान -35℃, अधिकतम दैनिक तापमान अंतर 25℃;
● सापेक्ष आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता ≤95%, मासिक औसत सापेक्ष आर्द्रता ≤90%;
● भूकंपीय तीव्रता: 8 डिग्री;
सिस्टम की रेटेड आवृत्ति: 50HZ;
SF6 की वार्षिक रिसाव दर: ≤0.1%;
संलग्नक सुरक्षा ग्रेड: IP3X;
● नोट: उपरोक्त शर्तों से परे इस उत्पाद को ऑर्डर करते समय, कृपया हमारी कंपनी से परामर्श करें।
● जीबी/टी156 मानक वोल्टेज
● जीबी 311.1 इन्सुलेशन समन्वय-भाग 1: परिभाषाएँ, सिद्धांत और नियम;
● GB 38043.6kV~40.5kV 3.6kV से ऊपर और 40.5kV से कम रेटेड वोल्टेज के लिए उच्च-वोल्टेज प्रत्यावर्ती धारा स्विच जीबी 3906 3.6 केवी से ऊपर और 40.5 केवी सहित रेटेड वोल्टेज के लिए अल्टरनेटिंग-करंट मेटल-संलग्न स्विचगियर और कंट्रोलगियर;
● जीबी/टी 11022 हाई-वोल्टेज स्विचगियर और कंट्रोलगियर मानकों के लिए सामान्य विशिष्टताएँ;
● जीबी/टी 12,022 औद्योगिक उपयोग के लिए सल्फर हेक्साफियोराइड;
● GB16926 उच्च-वोल्टेज प्रत्यावर्ती धारा स्विच-फ़्यूज़ संयोजन;
● DL/T 404 इंडोर एसी हाई वोल्टेज स्विचगियर पैनल पूरी तरह से धातु से घिरी रिंग मुख्य इकाई
|
नहीं। |
नाम |
इकाई |
लोड स्विच कैबिनेट |
स्विच-फ़्यूज़ संयोजन कैबिनेट |
|
|
1 |
रेटेड वोल्टेज |
के। वी |
24 |
||
|
2 |
मूल्यांकन आवृत्ति |
हर्ट्ज |
50 |
||
|
3 |
वर्तमान मूल्यांकित |
A |
630 |
125 |
|
|
4 |
रेटेड लोड ब्रेकिंग करंट |
A |
630 |
125 |
|
|
5 |
(3एस)रेटेड कम समय में करंट झेलने वाला(प्रभावी)(3एस) |
के.ए |
20 |
||
|
6 |
रेटेड शिखर धारा का सामना करता है |
के.ए |
50 |
||
|
7 |
बंद लूप ब्रेकिंग करंट |
A |
630 |
||
|
8 |
अधिकतम स्थानांतरण धारा |
A |
|
31.5 |
|
|
9 |
भावी शॉर्ट-सर्किट टूटना फ़्यूज़ की धारा (प्रभावी) |
के.ए |
|
1400 |
|
|
10 |
ग्राउंडिंग स्विच के करंट को 2s कम समय में झेलना |
के.ए |
20 |
||
|
11 |
वर्तमान ब्रेकिंग समय का मूल्यांकन किया गया |
समय |
≥100 |
||
|
12 |
यांत्रिक जीवन |
लोड स्विच |
≥2000 |
||
|
ग्राउंडिंग स्विच |
≥2000 |
||||
|
13 |
SF6 गैस की वार्षिक रिसाव दर |
SF6 गैस की वार्षिक रिसाव दर |
% |
≤0.1 |
|
|
14 |
रेटेड कम समय की बिजली आवृत्ति वोल्टेज का सामना करती है (प्रभावी) |
अलग-थलग दूरी के पार |
के। वी |
64(79) |
|
|
स्विच खोलने की दूरी |
के। वी |
64(79) |
|||
|
चरण को चरण, चरण से ज़मीन तक |
के। वी |
50(65) |
|||
|
रेटेड लाइटनिंग एमपल्स वोल्टेज (पीक) का सामना करता है |
अलग-थलग दूरी के पार |
के। वी |
110(145) |
||
|
स्विच खोलने की दूरी |
के। वी |
110(145) |
|||
|
चरण को चरण, चरण से ज़मीन तक |
के। वी |
95(125) |
|||
|
15 |
तापमान वृद्धि सीमा |
K |
GB/T11022 के अनुसार |
||
|
16 |
संचालन तंत्र |
|
मैनुअल, या इलेक्ट्रिक प्लस मैनुअल |
||
|
17 |
ऑपरेटिंग वोल्टेज |
V |
अनुशंसित DC110, वैकल्पिक DC24 या DC48 AC220 |
||
|
18 |
कैबिनेट में इंसुलेटिंग भागों की क्रीपेज दूरी |
मिमी/के.वी |
≥20(24kV)220(per24kV के अनुसार गणना) |
||
|
19 |
संलग्नक सुरक्षा ग्रेड |
|
आईपी3एक्स |
||
|
20 |
नंगे कंडक्टर की साफ़ हवा की दूरी (चरण से ज़मीन और चरण से चरण) |
मिमी |
≥180 |
||
|
21 |
रेटेड केबल चार्जिंग ब्रेकिंग करंट |
A |
25 |
||
|
22 |
का स्विचिंग प्रेरण धारा नो-लोड ट्रांसफार्मर |
A |
0~15ए |
||
|
23 |
अतुल्यकालिक रूप से खुलना और बंद होना |
एमएस |
<5 |
||
|
24 |
मुख्य सर्किट प्रतिरोध (फ्यूज को छोड़कर) |
एमΩ |
<140 |
||
नोट: स्विच-फ़्यूज़ संयोजन की रेटेड धारा का उपयोग लोड स्विच और चयनित फ़्यूज़ के पूर्ण संयुक्त उपकरण के लिए किया जाता है। ब्रैकेट के बाहर का डेटा कम प्रतिरोध के माध्यम से तटस्थ बिंदु ग्राउंडिंग सिस्टम को संदर्भित करता है, और ब्रैकेट के अंदर का डेटा संदर्भित करता है चाप दमन कुंडल के माध्यम से तटस्थ बिंदु ग्राउंडिंग या अनग्राउंडेड सिस्टम तक।
पूरी तरह से धातु से घिरी रिंग मुख्य इकाई
|
स्विच कैबिनेट का उद्देश्य |
कैबिनेट की चौड़ाई (मिमी) |
कैबिनेट की गहराई (मिमी) |
कैबिनेट की ऊंचाई (मिमी) |
|
आने वाली अलमारी |
750 |
1020 |
1900 |
|
निवर्तमान कैबिनेट |
500 |
1020 |
1900 |
|
अलमारी |
500 |
1020 |
1900 |
|
बसकपल कैबिनेट |
500 |
1020 |
1900 |
|
वाइस बस युगल कैबिनेट |
500 |
1020 |
1900 |
|
बस संक्रमण कैबिनेट |
500 |
1020 |
1900 |
|
पैमाइश अलमारी |
1120 |
1020 |
1900 |
टिप्पणी:
1. स्विच कैबिनेट की नाममात्र गहराई में दरवाजे के पैनल के सभी बाहरी किनारे शामिल हैं (उत्तल तत्वों, ताले, पिन और दरवाजे के पैनल के उत्तल भागों को छोड़कर)
2. स्विच कैबिनेट की नाममात्र ऊंचाई, जिसमें सिर के सभी बाहरी किनारे (उत्तल रिंगों को छोड़कर) शामिल हैं
