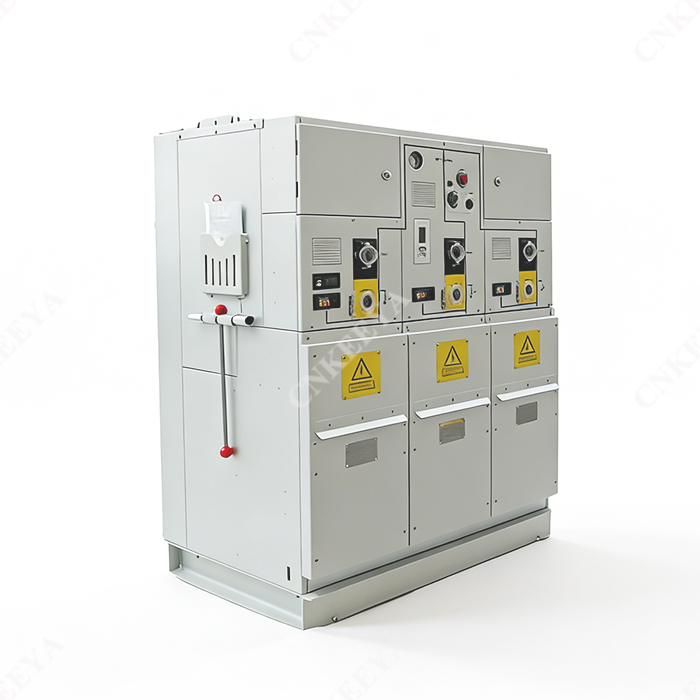

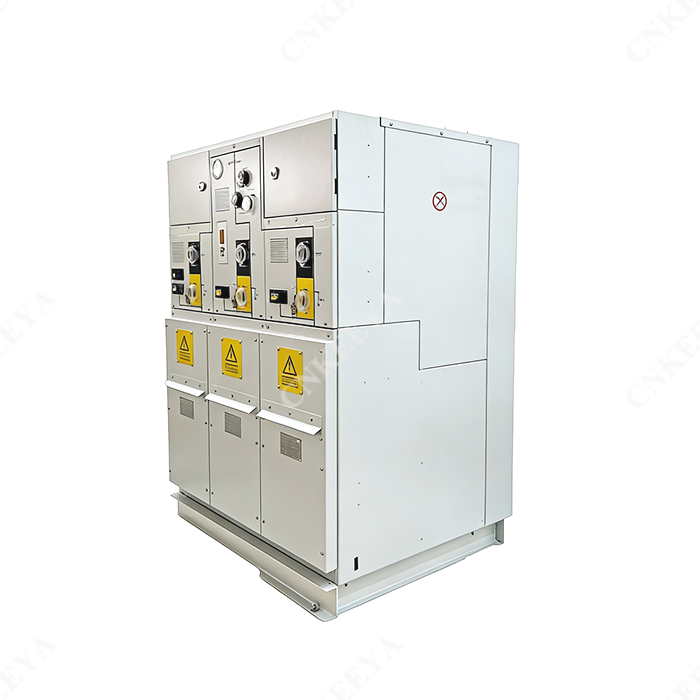

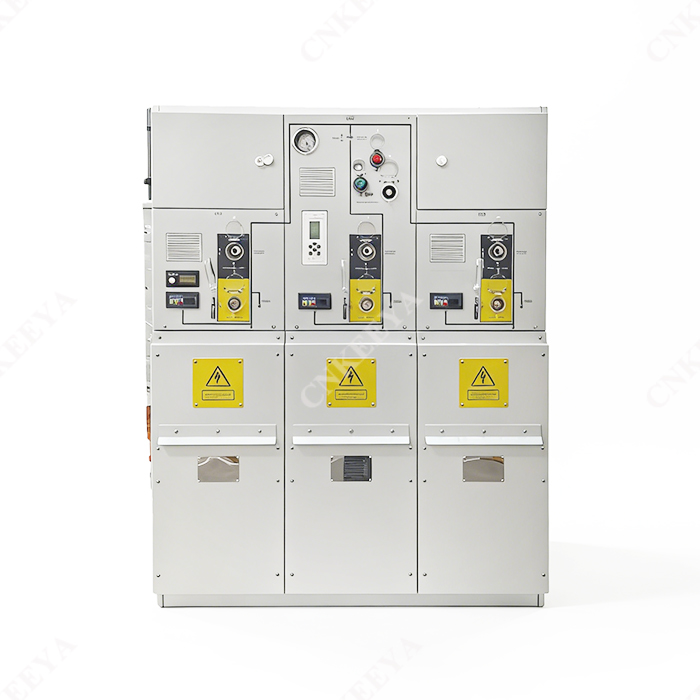

12kV पूरी तरह से इंसुलेटेड इन्फ़्लैटेबल रिंग स्विच उपकरण

12kV पूरी तरह से इंसुलेटेड इन्फ़्लैटेबल रिंग स्विच उपकरण का व्यापक रूप से 10kV/6kV बिजली वितरण प्रणालियों में उपयोग किया जाता है, और यह शहरी और ग्रामीण उपयोगकर्ताओं के लिए सभी प्रकार के सबस्टेशन और वितरण प्रणालियों के लिए पसंदीदा स्विच उत्पाद है। स्विचगियर एक मॉड्यूलर यूनिट मोड है, जिसे विभिन्न उद्देश्यों के अनुसार जोड़ा जा सकता है; विभिन्न सबस्टेशनों में कॉम्पैक्ट स्विचगियर के लचीले उपयोग को पूरा करने के लिए दो प्रकार की निश्चित इकाई संयोजन और विस्तार योग्य इकाई हैं।

RM-12(C)/630-25 गैस भरी रिंग मुख्य इकाई पूरी तरह से सील प्रणाली है, और इसके जीवित हिस्से और स्विच स्टेनलेस स्टील बॉडी में संलग्न हैं। संपूर्ण स्विचगियर बाहरी पर्यावरणीय परिस्थितियों से प्रभावित नहीं होता है, जिससे परिचालन विश्वसनीयता और व्यक्तिगत सुरक्षा सुनिश्चित होती है, ताकि रखरखाव-मुक्त प्राप्त किया जा सके। एक विस्तार योग्य बस का चयन करके, पूर्ण मॉड्यूलरिटी प्राप्त करने के लिए कोई भी संयोजन बनाया जा सकता है। विस्तारित बस बार का सुरक्षा इन्सुलेशन और परिरक्षण विश्वसनीयता और सुरक्षा सुनिश्चित करता है। RM-12(C)/630-25 गैस भरी रिंग मुख्य इकाई IV-आधारित स्वचालन समाधान भी प्रदान कर सकती है, जो बुद्धिमान स्विच की अवधारणा बनाती है, और ऑन-साइट इंस्टॉलेशन और कमीशनिंग के कार्यभार को कम करती है।

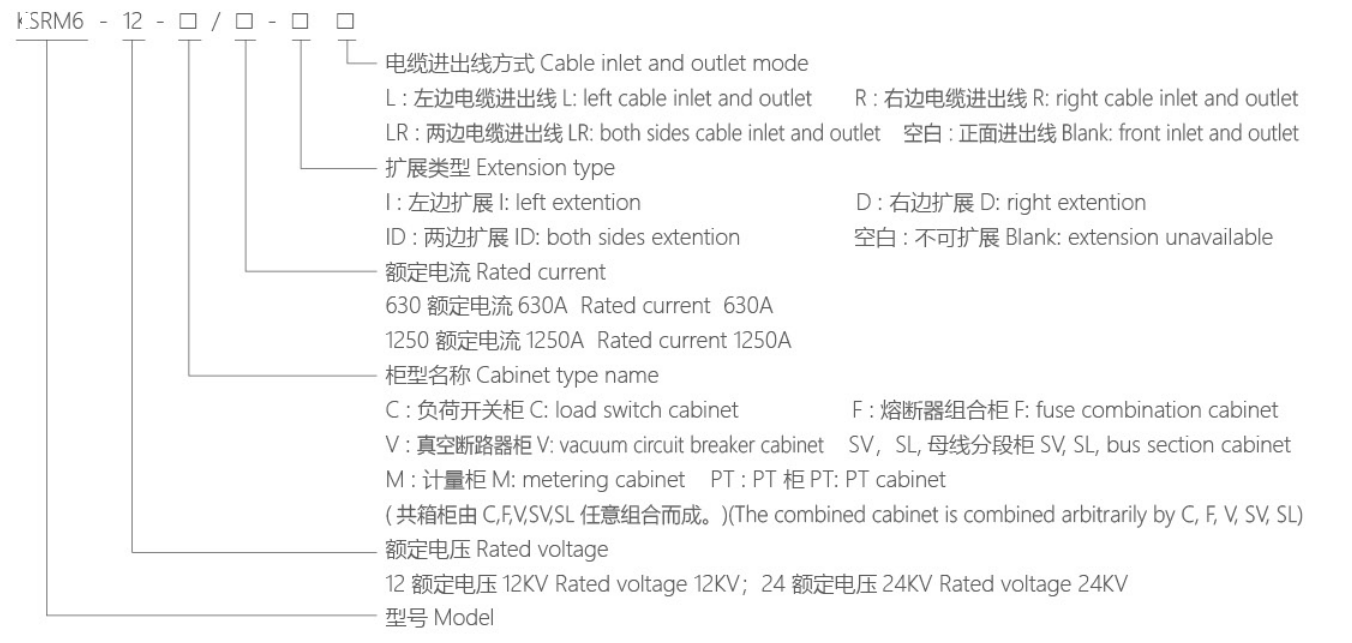

मॉडल और अर्थ

· RM-12(C)/630-25 श्रृंखला गैस भरी रिंग मुख्य इकाई में SF6 गैस का उपयोग आर्क बुझाने और इन्सुलेट माध्यम के रूप में किया जाता है।

· यूनिट पूरी तरह से सीलबंद और पूरी तरह से इंसुलेटेड संरचना है; बस बार, स्विच और पॉइंट भाग पूरी तरह से स्टेनलेस स्टील के खोल में बंद हैं, गुहा 1.4 बार एसएफ 6 गैस से भरा है, और सुरक्षा स्तर आईपी 67 तक पहुंचता है; संपूर्ण स्विच डिवाइस बाहरी पर्यावरणीय परिस्थितियों से पूरी तरह से अप्रभावित है, और स्विच के सामान्य संचालन की गारंटी अल्पकालिक बूडिंग जैसी चरम स्थितियों में भी दी जा सकती है, और उत्पाद जीवन भर रखरखाव-मुक्त है।

· यूनिट में एक विश्वसनीय और सुरक्षित दबाव राहत चैनल है, जो चरम स्थितियों में भी ऑपरेटर की व्यक्तिगत सुरक्षा की गारंटी दे सकता है।

· इकाई दो प्रकार में उपलब्ध है: निश्चित इकाई संयोजन और विस्तार योग्य इकाई संयोजन।

· इकाई आमतौर पर सामने से प्रवेश करती है और बाहर निकलती है, और विभिन्न स्थापना स्थितियों के अनुसार साइड निकास या साइड विस्तार भी प्राप्त कर सकती है।

· यूनिट का आकार स्थापित करना आसान है, और यह छोटी जगह और खराब पर्यावरणीय परिस्थितियों वाले स्थानों के लिए उपयुक्त हो सकता है।

· उपयोगकर्ताओं की विभिन्न आवश्यकताओं को पूरा करने के लिए यूनिट को इलेक्ट्रिक मोटरिंग, रिमोट कंट्रोल और मॉनिटरिंग उपकरणों से सुसज्जित किया जा सकता है।

तकनीकी मापदण्ड

नोट:)यह फ़्यूज़ की वर्तमान रेटिंग पर निर्भर करता है।

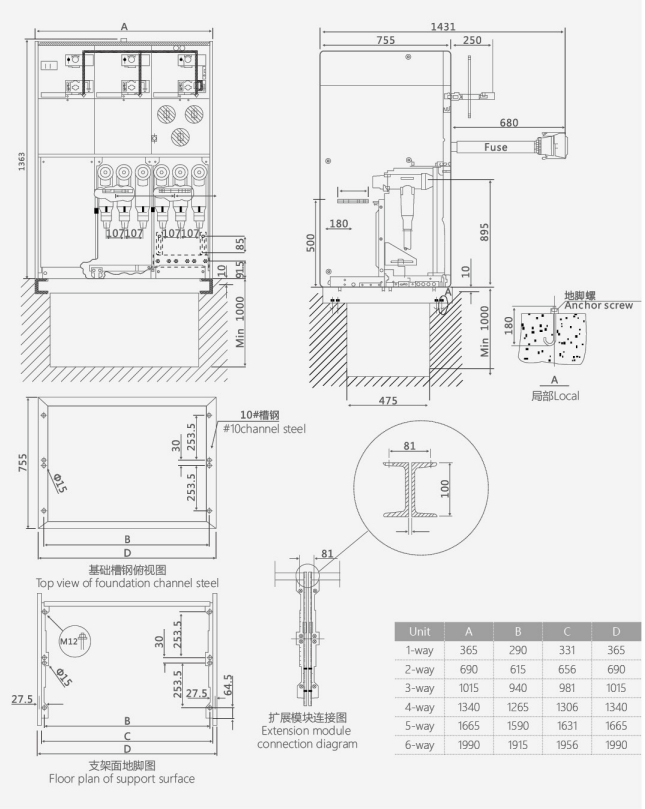

कैबिनेट संरचना और आकार बदलें
