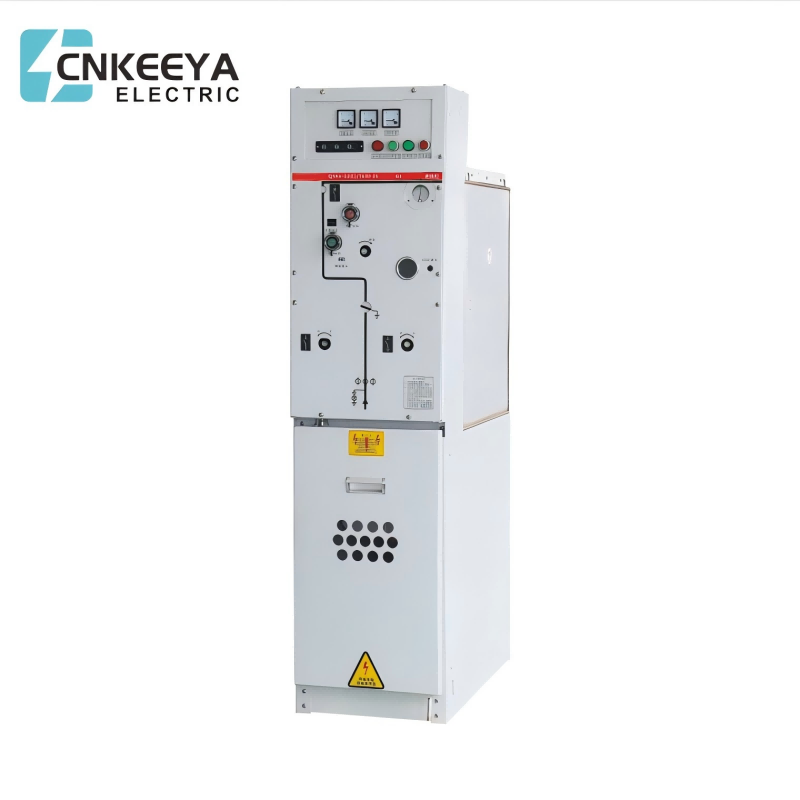

सॉलिड इंसुलेटेड रिंग मेन यूनिट

कीया, चीन में स्थित एक प्रतिष्ठित आपूर्तिकर्ता, कुशल और विश्वसनीय विद्युत वितरण समाधानों के लिए उच्च गुणवत्ता वाली ठोस इंसुलेटेड रिंग मुख्य इकाइयाँ प्रदान करने में माहिर है। GTXGN □-12 सॉलिड इंसुलेटेड रिंग मेन यूनिट हमारी कंपनी द्वारा विकसित पर्यावरण संरक्षण प्रकार की कंपोजिट इंसुलेशन रिंग मेन यूनिट की एक नई पीढ़ी है। यह मुख्य रूप से तीन भागों से बना है, अर्थात् वी यूनिट (सर्किट ब्रेकर यूनिट), सी यूनिट (लोड स्विच यूनिट), एफ यूनिट (संयोजन यूनिट), प्रत्येक यूनिट को अकेले इस्तेमाल किया जा सकता है या स्वतंत्र रूप से विस्तारित भी किया जा सकता है, इसकी संरचना बुद्धिमान में विभाजित है नियंत्रण उपकरण कक्ष, ऑपरेटिंग तंत्र और प्राथमिक भाग, उपकरण कक्ष माइक्रो कंप्यूटर सुरक्षा (नियंत्रक) से मेल खा सकता है, यह स्प्रिंग ऑपरेशन तंत्र का उपयोग करता है, और प्राथमिक भाग एपीजी की स्वचालित जेल प्रक्रिया को अपनाता है, पृथक स्विच और चाप-बुझाने वाला कक्ष पूरी तरह से है एपॉक्सी राल में संलग्न, और बस को जोड़ने के लिए एक विशेष जोड़ का उपयोग किया जाता है।

चाप-बुझाने वाला कक्ष विशेष तांबे और क्रोम संपर्क सामग्री --- प्रकार आर अनुदैर्ध्य चुंबकीय पेल्ड संपर्क को अपनाता है, और एक बार की सीलिंग प्रक्रिया को पूरा करता है। शॉर्ट सर्किट करंट ब्रेकिंग क्षमता और स्थिरता, विद्युत जीवन, तापमान वृद्धि और इस चाप-बुझाने वाले कक्ष का इन्सुलेशन स्तर (तांबा और एल्यूमीनियम संपर्क सामग्री, कप-आकार अनुदैर्ध्य चुंबकीय पेल्ड संपर्क संरचना, और अपूर्ण एक बार सीलिंग प्रक्रिया) स्पष्ट रूप से थे पिछले वाले की तुलना में सुधार हुआ। ऑपरेशन तंत्र लोचदार ऑपरेशन तंत्र को अपनाता है जो स्विच के साथ एकीकृत होता है, यानी, अलगाव स्विच और मुख्य स्विच लोचदार ऑपरेशन तंत्र एकीकृत होता है, जो आसानी से इंटरलॉक का एहसास कर सकता है, और तंत्र के हिस्से कम होते हैं, जिससे अनावश्यक ट्रांसमिशन लिंक कम हो जाते हैं उच्च विश्वसनीयता के साथ, और विद्युत संचालन को उपयोगकर्ताओं की आवश्यकताओं के अनुसार स्थापित किया जा सकता है।

सॉलिड इंसुलेटेड पूरी तरह से संलग्न स्विचगियर: यह मुख्य इंसुलेटिंग माध्यम और प्रवाहकीय कनेक्शन के रूप में ठोस इंसुलेटिंग सामग्री को अपनाता है। आइसोलेशन स्विच, ग्राउंडिंग स्विच, मुख्य बस, शाखा बस और अन्य प्रमुख विद्युत सर्किट एकल या संयुक्त होने के बाद, ठोस इंसुलेटिंग माध्यम को लपेटा जाता है और कुछ कार्यों के साथ एक या कई मॉड्यूल में पैक किया जाता है, जिसे पूर्ण इन्सुलेशन के साथ पुन: संयोजित या विस्तारित किया जा सकता है और पूर्ण सीलिंग प्रदर्शन। तीन-स्टेशन तंत्र लोड करंट को खोल और बंद कर सकता है, और मैनुअल और इलेक्ट्रिक ऑपरेशन का एहसास भी कर सकता है।

सेवा शर्त

● परिवेश का तापमान: -45℃+45℃

● आर्द्रता: अधिकतम औसत सापेक्ष औसत ≤95%, मासिक औसत ≤90%

● ऊंचाई: ≤4000 मीटर

● भूकंपीय क्षमता: 8 डिग्री

● सुरक्षा ग्रेड: विद्युतीकृत बॉडी फ्यूज ट्यूब के लिए IP67, IP3X स्विच कैबिनेट शेल

कार्यकारी मानक

GTXGN □-12

सॉलिड इंसुलेटेड रिंग मेन यूनिट

● IEC 62271-1-2017 हाई-वोल्टेज स्विचगियर और कंट्रोलगियर-भाग 1: सामान्य विशिष्टताएँ

● IEC 620071-200-2003 हाई-वोल्टेज स्विचगियर और कंट्रोलगियर-पार्ट 200: 1kV से ऊपर और 52kV तक के रेटेड वोल्टेज के लिए एसी मेटल-संलग्न स्विचगियर और कंट्रोलगियर

● GB3906-2006 3.6kV से ऊपर और 40.5kV तक और इसमें शामिल रेटेड वोल्टेज के लिए अल्टरनेटिंग-करंट मेटल-संलग्न स्विचगियर और कंट्रोलगियर

● GB/T11022-2011 हाई-वोल्टेज स्विचगियर और कंट्रोलगियर मानकों के लिए सामान्य विशिष्टताएँ

● GB1984-2014 हाई-वोल्टेज अल्टरनेटिंग-करनेट सर्किट ब्रेकर

● GB1985-2014 हाई-वोल्टेज अल्टरनेटिंग-करंट डिस्कनेक्टर्स और अर्थिंग स्विच

● GB3804-2017 3.6 kV से ऊपर और 40.5 kV से कम रेटेड वोल्टेज के लिए उच्च-वोल्टेज प्रत्यावर्ती-वर्तमान स्विच

● DL/T404-2018 3.6kV से ऊपर और 40.5kV तक और इसमें शामिल रेटेड वोल्टेज के लिए अल्टरनेटिंग-करंट मेटल-संलग्न स्विचगियर और कंट्रोलगियर

● Q/GDW730-2012 12kV सॉलिड-इंसुलेटेड रिंग मुख्य इकाइयों के लिए विशिष्टताएँ

तकनीकी मापदण्ड

स्विचगियर तकनीकी पैरामीटर

सुरक्षा एवं पर्यावरण संरक्षण

पर्यावरण संरक्षण

रूपरेखा का आकार
