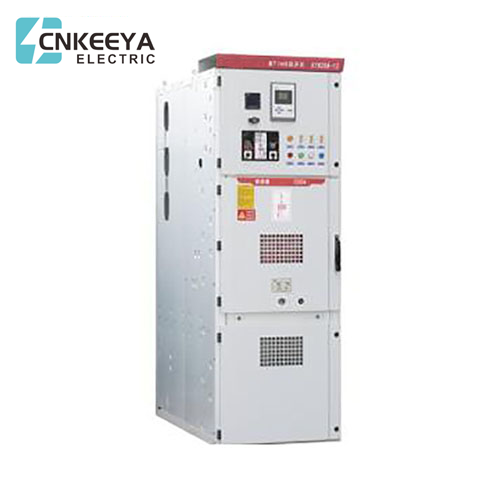

चीन में एक प्रमुख प्रदाता के रूप में, Cnkeeya उन्नत विद्युत बुनियादी ढांचे के लिए अनुकूलित समाधान देने में माहिर है, जो उनके Kyn28-12kV स्विचगियर द्वारा अनुकरणीय है। यह अत्याधुनिक स्विचगियर बिजली वितरण क्षेत्र में नवाचार और सिलवाया समाधानों के लिए Cnkeeya की प्रतिबद्धता को दर्शाता है।
सटीकता के साथ इंजीनियर और उच्च गुणवत्ता मानकों का पालन करते हुए, KYN28-12KV स्विचगियर विविध विद्युत अनुप्रयोगों के लिए अनुकूलनीय और विश्वसनीय समाधान प्रदान करने में Cnkeeya की विशेषज्ञता के लिए एक वसीयतनामा के रूप में खड़ा है। अनुकूलन पर ध्यान केंद्रित करने के साथ, Cnkeeya यह सुनिश्चित करता है कि उनका स्विचगियर आधुनिक इलेक्ट्रिकल सिस्टम की लचीलापन और दक्षता में योगदान करते हुए, ग्राहकों की अद्वितीय विनिर्देशों और आवश्यकताओं को पूरा करता है।
KYN28A-12 बख्तरबंद हटाने योग्य धातु बंद स्विचगियर 3 के लिए उपयुक्त है। 6-12kV तीन-चरण AC 50Hz पावर ग्रिड, जिसका उपयोग विद्युत ऊर्जा प्राप्त करने और वितरित करने के लिए किया जाता है, साथ ही साथ सर्किट को नियंत्रित करने, निगरानी और सुरक्षा के लिए भी किया जाता है। यह उच्च-वोल्टेज स्विचगियर और कंट्रोलगियर मानकों के लिए हो सकता है, GB3906 GB3906-2006 वैकल्पिक-वर्तमान धातु-संलग्न स्विचगियर और कंट्रोलगियर रेटेड वोल्टेज के लिए 3 से ऊपर। सर्किट-ब्रेकर, टाइप टेस्ट और रूटीन टेस्ट। इसमें एक आदर्श और विश्वसनीय एंटी-मिस्परेशन फ़ंक्शन भी है।
● परिवेशी वायु तापमान: ऊपरी सीमा +40 ℃, निचली सीमा -10 ℃;
● सापेक्ष आर्द्रता: दैनिक का मतलब 95%से अधिक नहीं है, मासिक का मतलब 90%से अधिक नहीं है;
● ऊंचाई: 1000 मीटर और नीचे;
● भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं;
● बिना पूर्व या विस्फोट जोखिम के स्थान पर, कोई गंभीर प्रदूषण, कोई रासायनिक संक्षारण और कोई हिंसक कंपन नहीं। GB3906 में निर्दिष्ट सामान्य पर्यावरणीय स्थितियों से अधिक उपयोग के लिए, इसे उपयोगकर्ता और निर्माता के बीच बातचीत की जानी चाहिए।
KYN28A-12 बख्तरबंद हटाने योग्य एसी धातु संलग्न स्विचगियर (इसके बाद स्विचगियर के रूप में संदर्भित) एक नया उत्पाद है जिसे हमारी कंपनी द्वारा घर और विदेश में उन्नत विनिर्माण प्रौद्योगिकी को अवशोषित करने के आधार पर डिज़ाइन और विकसित किया गया है। यह विभिन्न पुराने धातु संलग्न स्विचगियर्स को बदल सकता है, जैसे कि KYN1-12, KYN2-12 और अन्य श्रृंखला उत्पाद।
उत्पाद के निम्नलिखित स्पष्ट लाभ हैं:
● उत्पाद का संलग्नक उच्च यांत्रिक शक्ति के साथ पूरी तरह से बोल्ट असेंबली है, जो प्रभावी रूप से यह सुनिश्चित करता है कि उत्पाद साफ और सुंदर है, कैबिनेट दरवाजा प्लास्टिक कोटिंग के साथ छिड़का जाता है, मजबूत प्रभाव प्रतिरोध और संक्षारण प्रतिरोध क्षमता के साथ। संलग्नक का सुरक्षा स्तर IP4X है (इसे ग्राहकों की जरूरतों के अनुसार लोहे की प्लेट में बदला जा सकता है)।
● इस उत्पाद का स्विच ABB कंपनी और C3 सीरीज़ PXED लोड स्विच द्वारा निर्मित VD4 वैक्यूम सर्किट ब्रेकर से सुसज्जित हो सकता है, और इसे विभिन्न प्रकार की घरेलू श्रृंखला वैक्यूम सर्किट ब्रेकर (जैसे VS1, VH1, VK, ZN28) से लैस किया जा सकता है, जो समान विदेशी उत्पादों की जगह ले सकता है।
● कोई फर्क नहीं पड़ता कि किस प्रकार का सर्किट ब्रेकर चयन करता है, नंगे कंडक्टर वायु इन्सुलेशन दूरी को 125 मिमी से अधिक होने की गारंटी दी जा सकती है और समग्र इन्सुलेशन 60 मिमी से अधिक हो सकता है। LTS सर्किट ब्रेकर्स में लंबे जीवन, कम रखरखाव और छोटे आकार के अद्वितीय लाभ हैं।
KYN28-12
बख्तरबंद हटाने योग्य एसी धातु-संलग्न स्विचगियर
स्विचगियर को GB3906-91 में धातु-संलग्न स्विचगियर के अनुसार डिज़ाइन किया गया है। स्विच कैबिनेट की संरचना विवरण के लिए चित्र 1 देखें: स्विच कैबिनेट निश्चित कैबिनेट शरीर और वापसी योग्य भागों (हैंडकार्ट के रूप में संदर्भित) से बना है। कैबिनेट का संलग्नक और प्रत्येक कार्यात्मक इकाई का विभाजन प्लेट बोल्ट द्वारा जुड़ा हुआ है। स्विचगियर एनक्लोजर का सुरक्षा स्तर IP4X है, और दरवाजा खुला होने पर ब्रेकर रूम के दरवाजे का सुरक्षा स्तर IP2X है। स्विच कैबिनेट को वैक्यूम ब्रेकर हैंडकार्ट या फिक्स्ड लोड स्विच से लैस किया जा सकता है। इसमें ओवरहेड इनकमिंग (आउटगोइंग) लाइन, केबल आउटलेट और अन्य कार्यात्मक समाधान है। स्विचगियर को डबल अलमारियाँ में व्यवस्थित किया जा सकता है, अर्थात्, बैक-टू-बैक या आमने-सामने की डबल पंक्ति व्यवस्था।
स्विचगियर तकनीकी पारसिगर
वस्तु |
इकाई |
कीमत |
||||||
रेटेड वोल्टेज |
केवी |
3 |
6 |
7.2 |
12 |
|
|
|
रेटेड आवृत्ति |
हर्ट्ज |
50 |
||||||
सर्किट ब्रेकर की वर्तमान रेटेड |
A |
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
स्विच कैबिनेट की वर्तमान रेटेड |
A |
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
(4S) वर्तमान (4s) का सामना करने के लिए कम समय का रेटेड |
kA |
16 |
20 |
25 |
31.5 |
40 |
50 |
|
रेटेड पीक वर्तमान (शिखर) का सामना करना पड़ता है |
kA |
40 |
50 |
63 |
80 |
100 |
125 |
|
रेटेड शॉर्ट सर्किट ब्रेकिंग करंट |
kA |
16 |
20 |
25 |
31.6 |
40 |
50 |
|
रेटेड शॉर्ट सर्किट बनाना |
kA |
40 |
50 |
63 |
80 |
100 |
125 |
|
रेटेड इन्सुलेशन स्तर |
1 मिनट पावर फ़्रीक्वेंसी वोल्टेज का सामना करना पड़ता है |
केवी |
24 |
32 |
42 |
|||
बिजली आवेग वोल्टेज का सामना करना पड़ता है |
केवी |
40 |
60 |
75 |
||||
सुरक्षा स्तर |
पी 4 एक्स संलग्नक के लिए, आइसोलेटिंग रूम और सर्किट ब्रेकर रूम ओपन के लिए IP2x |
एक। इंजीनियरिंग आवश्यकताओं और चित्रों के अनुसार स्विचगियर को एक विशिष्ट स्थान पर स्थानांतरित करें। यदि स्विचगियर (जैसे, 10 से अधिक स्विचगियर) की एक लंबी पंक्ति है, तो समेकन का काम मध्य स्थिति से शुरू होना चाहिए।
बी। क्रेन या फोर्कलिफ्ट्स जैसे परिवहन के विशिष्ट साधनों का उपयोग करें। रोलर क्राउबर को सख्ती से प्रतिबंधित किया जाता है।
सी। स्विचगियर से सर्किट ब्रेकर हैंडकार्ट को बाहर निकालें और इसे सुरक्षित रखने के लिए कहीं और स्टोर करें।
डी। बस डिब्बे के सामने रिटेनिंग बोल्ट को ढीला करें और ऊर्ध्वाधर विभाजन प्लेट 9 को हटा दें।
ई। ब्रेकर डिब्बे के तहत क्षैतिज विभाजन प्लेट 19 के रिटेनिंग बोल्ट को ढीला करें और क्षैतिज विभाजन को हटा दें।
एफ। बेस प्लेट 16 को ढीला और हटा दें।
जी। स्विचगियर के बाईं ओर नियंत्रण रेखाओं से कवर प्लेट 1 और 2 निकालें। एक ही समय में दाहिने फ्रंट कंट्रोल लाइन ग्रूव की कवर प्लेट निकालें।
एच। क्षैतिज और ऊर्ध्वाधर पहलुओं सहित, आधार पर एक -एक करके स्विचगियर स्थापित करें, और स्विचगियर की स्थापना अनियमितता 2 मिमी से अधिक नहीं होगी।
I. जब स्विचगियर पूरी तरह से संयुक्त (spliced) होता है, तो इसे फाउंडेशन स्क्रू के साथ बेस चैनल स्टील से जोड़ा जा सकता है या इलेक्ट्रिक वेल्डिंग द्वारा बेस चैनल स्टील के साथ मजबूती से वेल्डेड किया जा सकता है।
KYN28-12
A. बस रूम
बी सर्किट ब्रेकर रूम
सी। केबल रूम
डी। मीटर रूम
1। संलग्नक
1। दबाव राहत प्लेट
1। केबल कवर प्लेट को नियंत्रित करें
2। शाखा बस
3। बस
4। फिक्स्ड कॉन्टैक्ट डिवाइस
5। वसंत संपर्क
6। जमीनी चाकू
7। वर्तमान ट्रांसफार्मर
8। वोल्टेज ट्रांसफार्मर
9। इकट्ठे विभाजन प्लेट
10। द्वितीयक प्लग
11। सहायक स्विच
12। स्लाइडिंग पर्दा बोर्ड
13। वापसी योग्य हाथ कार
14। जमीनी चाकू संचालन तंत्र
15। केबल सीलिंग टर्मिनल
16। नीचे
17। लीड स्क्रू मैकेनिज्म
18। मुख्य बस ग्राउंड करें
19। क्षैतिज विभाजन को लोड करना और उतारना
कृपया आदेश देते समय निर्दिष्ट करें:
● मुख्य सर्किट समाधान संख्या, उद्देश्य, एकल लाइन सिस्टम आरेख, व्यवस्था आरेख और वितरण कक्ष लेआउट आरेख;
● स्विचगियर और अन्य लैचिंग और स्वचालित उपकरणों के नियंत्रण, माप और सुरक्षा कार्यों के लिए आवश्यकताएं;
● स्विचगियर में विद्युत घटकों के प्रकार, विनिर्देश और मात्रा;
● स्विचगियर या आने वाली लाइन कैबिनेट के बीच LF Bustray कनेक्शन की आवश्यकता होती है, विशिष्ट डेटा जैसे कि बस ट्रे की रेटेड ले जाने की क्षमता, बसट्रे की अवधि और जमीन से ऊंचाई प्रदान की जाएगी;
● ऑर्डर करते समय विशेष पर्यावरणीय परिस्थितियों में उपयोग किए जाने वाले स्विचगियर को विस्तृत किया जाना चाहिए।
● अन्य विशेष आवश्यकताएं।
