चीन में स्थित एक प्रतिष्ठित आपूर्तिकर्ता Cnkeeya, उच्च गुणवत्ता वाले विद्युत समाधान देने के लिए प्रसिद्ध है, जिसमें उनके XGN66-12KV स्विचगियर एक प्रमुख उदाहरण के रूप में बाहर खड़े हैं। उद्योग में एक प्रमुख खिलाड़ी के रूप में, Cnkeeya गुणवत्ता और नवाचार के लिए मानक निर्धारित करना जारी रखता है, ग्राहकों को अपने विद्युत बुनियादी ढांचे की जरूरतों के लिए अत्याधुनिक समाधान प्रदान करता है।
उच्च गुणवत्ता वाले विद्युत समाधानों के दायरे में, चीन में स्थित कीया, एक प्रतिष्ठित आपूर्तिकर्ता के रूप में खड़ा है, जो उनके उन्नत XGN66-12KV स्विचगियर द्वारा अनुकरणीय है। सटीकता के साथ इंजीनियर और कड़े गुणवत्ता मानकों का पालन करते हुए, यह स्विचगियर क्षेत्र में उत्कृष्टता के लिए कीया की प्रतिबद्धता को दर्शाता है। XGN66 श्रृंखला अत्याधुनिक प्रौद्योगिकी और बेहतर शिल्प कौशल का प्रदर्शन करती है, जिससे यह विद्युत वितरण प्रणालियों के लिए एक विश्वसनीय विकल्प बन जाता है। उद्योग में एक प्रमुख खिलाड़ी के रूप में, कीया अपने अत्याधुनिक स्विचगियर समाधानों के साथ बिजली के बुनियादी ढांचे की उन्नति में योगदान देता है, जिससे विभिन्न अनुप्रयोगों में कुशल और विश्वसनीय प्रदर्शन सुनिश्चित होता है।

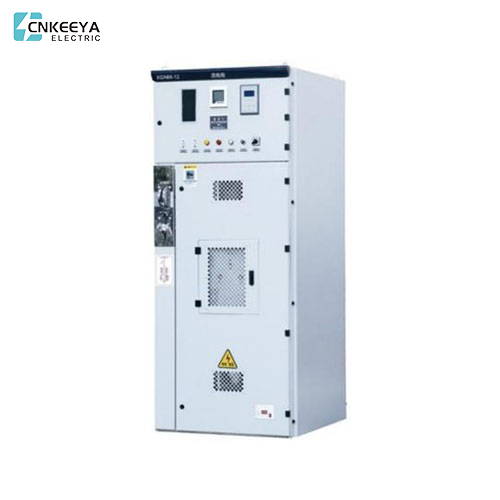

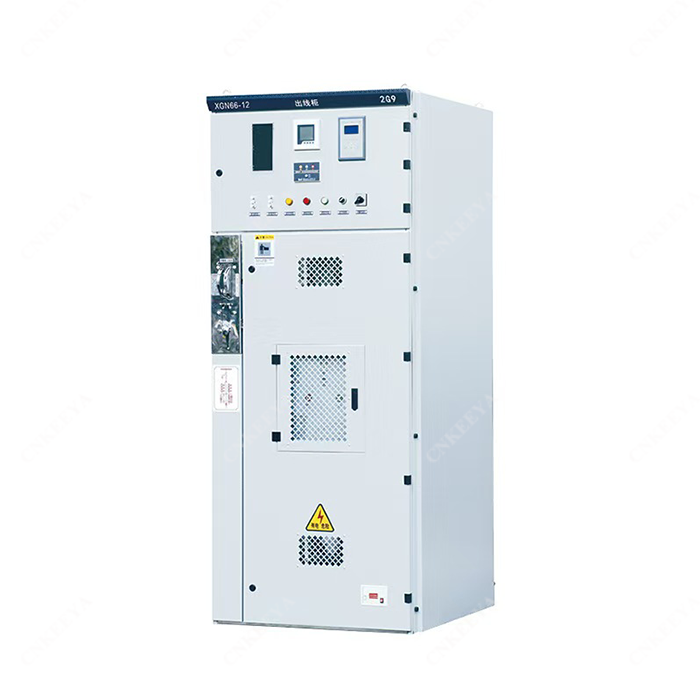

XGN66-12 बॉक्स टाइप फिक्स्ड क्लोज स्विचगियर (इसके बाद एक S स्विचगियर के लिए संदर्भित) 3.6 ~ 12kV थ्री-फेज एसी 50 हर्ट्ज सिस्टम के लिए उपयुक्त है क्योंकि डिवाइस टी o प्राप्त करते हैं और इलेक्ट्रिक एनर्जी को वितरित करते हैं, इसका उपयोग लगातार ऑपरेशन स्थानों के लिए किया जाता है और तेल स्विच से सुसज्जित स्विचगियर के पुनर्निर्माण के लिए। बस प्रणाली में सिंगल बस सिस्टम और सिंगल बस सेक्शन सिस्टम शामिल हैं।
● परिवेश का तापमान: अधिकतम + 40 ° 100, न्यूनतम -15 ° 100;
● ऊंचाई: 1000 मी से अधिक नहीं;
● ऊंचाई: 1000 मी से अधिक नहीं;
● सापेक्ष आर्द्रता: दैनिक औसत 95%से अधिक नहीं, मासिक औसत 90%से अधिक नहीं;
● भूकंप परिमाण: 8 या उससे कम;
● बिना पूर्व या विस्फोट जोखिम के स्थान पर, कोई गंभीर प्रदूषण, कोई रासायनिक संक्षारण और कोई हिंसक कंपन नहीं।
|
नहीं। |
वस्तु |
इकाई |
तकनीकी प्रैमेटर |
|
1 |
रेटेड वोल्टेज |
केवी |
3.6,7.2,12 |
|
2 |
वर्तमान मूल्यांकित |
A |
630,1250 |
|
3 |
रेटेड शॉर्ट सर्किट ब्रेकिंग करंट |
kA |
20,25,31.5 |
|
4 |
रेटेड शॉर्ट सर्किट क्लोजिंग करंट |
kA |
50,63,80, |
|
5 |
कम समय का रेटेड वर्तमान (4S प्रभावी मूल्य) |
kA |
20,25,31.5, |
|
6 |
) रेटेड पीक वर्तमान (शिखर) का सामना करना पड़ा |
kA |
50,63,80, |
|
7 |
1min पावर फ़्रीक्वेंसी वोल्टेज का सामना करना पड़ता है |
केवी |
42 |
|
8 |
बिजली का आवेग झेलना वोल्टेज |
केवी |
75 |
|
9 |
सहायक सर्किट के 1min पावर फ़्रीक्वेंसी वोल्टेज का सामना करना पड़ता है |
केवी |
2 |
|
10 |
सुरक्षा स्तर |
|
पी 3 एक्स |
|
11 |
रूपरेखा आकार (केबल आउटलेट डब्ल्यू × डीएक्सएच) |
मिमी |
900 × 1000 × 2200 |
● स्विचगियर के लिए योजनाबद्ध आरेख (चित्र 1)
● स्विचगियर एक बॉक्स-प्रकार की निश्चित संरचना है, और स्विचगियर बॉडी को पतली प्लेटों और कोण लोहे द्वारा वेल्डेड किया जाता है। स्विचगियर के पीछे का ऊपरी हिस्सा मुख्य बस डिब्बे है, और डिब्बे का शीर्ष एक दबाव रिलीज डिवाइस से सुसज्जित है; सामने का ऊपरी हिस्सा एक रिले डिब्बे है, और छोटी बस को एक केबल के साथ डिब्बे के नीचे से जोड़ा जा सकता है। स्विचगियर के मध्य और निचले हिस्से जुड़े हुए हैं। बस डिब्बे विद्युत रूप से GN30 रोटरी आइसोलेटिंग स्विच के माध्यम से मध्य और निचले हिस्से से जुड़ा हुआ है; मध्य भाग को एक वैक्यूम सर्किट ब्रेकर के साथ स्थापित किया गया है, और निचला भाग ग्राउंडिंग स्विच या आउटलेट साइड आइसोलेटिंग स्विच के साथ स्थापित किया गया है; पीछे का हिस्सा एक वर्तमान ट्रांसफार्मर, एक वोल्टेज ट्रांसफार्मर और एक बिजली की गिरफ्तारी के साथ स्थापित किया गया है। प्राथमिक केबल स्विचगियर के पीछे के निचले हिस्से से बाहर निकलता है; एक ग्राउंडिंग बस को स्विचगियर के निचले हिस्से में व्यवस्थित किया जाता है, जो स्विचगियर की पूरी पंक्ति के माध्यम से चलता है; अलगाव स्विच और ग्राउंडिंग स्विच स्विचगियर के सामने के बाईं ओर संचालित होते हैं।
● स्विचगियर संबंधित यांत्रिक लॉकिंग डिवाइस को अपनाता है, लॉकिंग संरचना सरल है, ऑपरेशन सुविधाजनक है, और पीवीई रोकथाम विश्वसनीय हैं।
● सर्किट ब्रेकर वास्तव में डिस्कनेक्ट होने के बाद ही, हैंडल को "वर्किंग" स्थिति से बाहर निकाला जा सकता है और आइसोलेटिंग स्विच को खोलने और बंद करने के लिए "डिस्कनेक्ट" लॉकिंग स्थिति के लिए दाईं ओर मुड़ गया, जो कि लोड होने से आइसोलेटिंग स्विच को खोलने और बंद करने से रोकता है।
● जब सर्किट ब्रेकर और ऊपरी और निचले अलगाव बंद अवस्था में होते हैं और हैंडल "वर्किंग पोजीशन 'में होता है, तो लाइव डिब्बे में आकस्मिक प्रवेश को रोकने के लिए फ्रंट स्विचगियर डोर को नहीं खोला जा सकता है।
● जब सर्किट ब्रेकर और ऊपरी और निचले पृथक स्विच दोनों बंद अवस्था में होते हैं, तो हैंडल को सर्किट ब्रेकर के आकस्मिक उद्घाटन से बचने के लिए "रखरखाव" या "ब्रेकिंग लॉक" की स्थिति में नहीं बदल सकता है। जब संभाल "ब्रेकिंग लॉक" स्थिति में होता है, तो केवल ऊपरी और निचले अलगाव को अलग करने के साथ, हालांकि, सर्किट ब्रेकर को बंद नहीं किया जा सकता है, सर्किट ब्रेकर को बंद करने से बचें।
● जब ऊपरी और निचले अलगाव नहीं खोला जाता है, तो ग्राउंडिंग स्विच को बंद नहीं किया जा सकता है, और हैंडल को "निरीक्षण" स्थिति से "डिस्कनेक्टिंग और लॉकिंग" स्थिति से घुमाया नहीं जा सकता है, जो लाइव ग्राउंड वायर को हुक होने से रोक सकता है। नोट: अलग -अलग स्विचगियर समाधान के अनुसार, कुछ समाधानों में कम अलगाव नहीं होता है, या निचले अलगाव को ग्राउंडिंग स्विच द्वारा बदल दिया जाता है, और लॉकआउट और प्री प्रिवेंट्स आवश्यकताओं को पूरा कर सकते हैं।
● इंस्टॉलेशन फाउंडेशन के लिए फिगर (2) देखें, फाउंडेशन चैनल स्टील जमीन से 1-3 मिमी को फैलाता है, प्रति मीटर असमानता 1.5 मिमी से अधिक नहीं होनी चाहिए, और पूरी लंबाई 5 मिमी से अधिक नहीं होनी चाहिए।
● क्रम में नींव पर स्विचगियर रखें और स्थापना की स्थिति को समायोजित करें। यह M12 बोल्ट या स्पॉट वेल्डिंग के साथ इसे पीएक्स करें, और M8 बोल्ट के साथ स्विचगियर को कस लें।
● मुख्य बस और प्राथमिक केबलों को स्थापित करने के लिए कवर प्लेट को अलग करने के बाद, टर्मिनलों की संपर्क सतह को साफ किया जाना चाहिए और तटस्थ पेट्रोलियम जेली के साथ लेपित किया जाना चाहिए। स्थापना के बाद कृपया प्राथमिक केबल छेद को ब्लॉक करें।
● स्विचगियर की व्यवस्था दिशा के साथ एक शरीर में बनाने के लिए स्विचगियर के अप्रत्यक्ष ग्राउंड बस बार को कनेक्ट करें। जांचें कि क्या ग्राउंडिंग गायब है, क्या ग्राउंडिंग लूप निरंतर है, और ग्राउंडिंग प्रतिरोध 10 से अधिक नहीं होना चाहिए।
● माध्यमिक केबल स्थापित करें। केबल को स्विचगियर के सामने के नीचे से पेश किया जाता है, साइड की दीवार के साथ रिले रूम में प्रवेश करता है, और टर्मिनल ब्लॉक पर टैप किया जाता है; स्थापना के बाद, केबल होल को अवरुद्ध किया जाना चाहिए।
● स्विचगियर के अंदर धूल और मलबे को साफ करें।
आपूर्ति करते समय निर्माता निम्नलिखित दस्तावेज और संलग्नक प्रदान करेगा:
● शिपिंग सूची;
● उत्पाद गुणवत्ता प्रमाण पत्र और कारखाने परीक्षण रिपोर्ट;
● उपयोगकर्ता मैनुअल;
● प्रासंगिक विद्युत चित्र;
● मुख्य घटक मैनुअल;
● कैबिनेट डोर की, ऑपरेटिंग हैंडल और स्पेयर पार्ट्स कॉन्ट्रैक्ट में निर्दिष्ट।
● प्राथमिक वायरिंग समाधान आरेख और प्राथमिक वायरिंग समाधान व्यवस्था आरेख।
● माध्यमिक सर्किट योजनाबद्ध आरेख, वायरिंग आरेख, टर्मिनल वायरिंग आरेख।
● प्राथमिक और माध्यमिक उपकरणों की सूची।
● स्विच कैबिनेट लेआउट और बस और केबल ट्रे स्थान।
● कृपया स्पेयर पार्ट और उपकरणों की किसी विशेष सेवा स्थिति के लिए हमारी कंपनी के साथ बातचीत करें।
