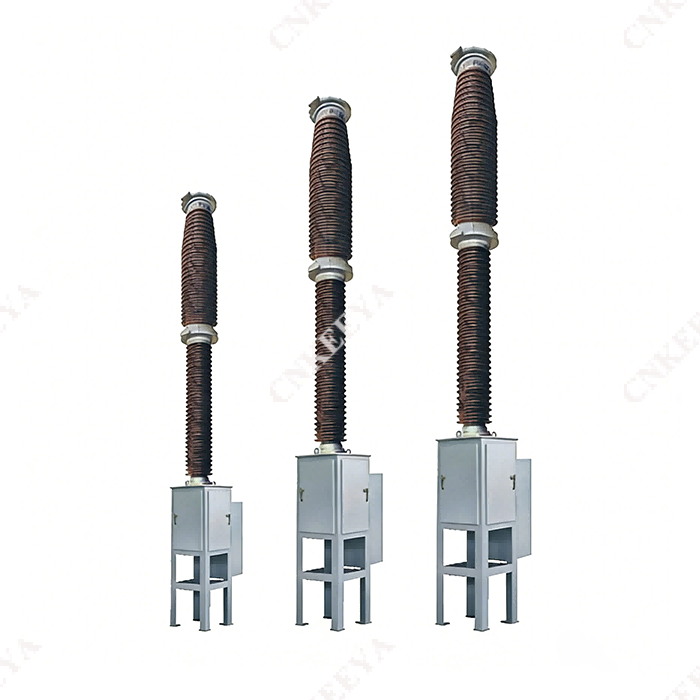

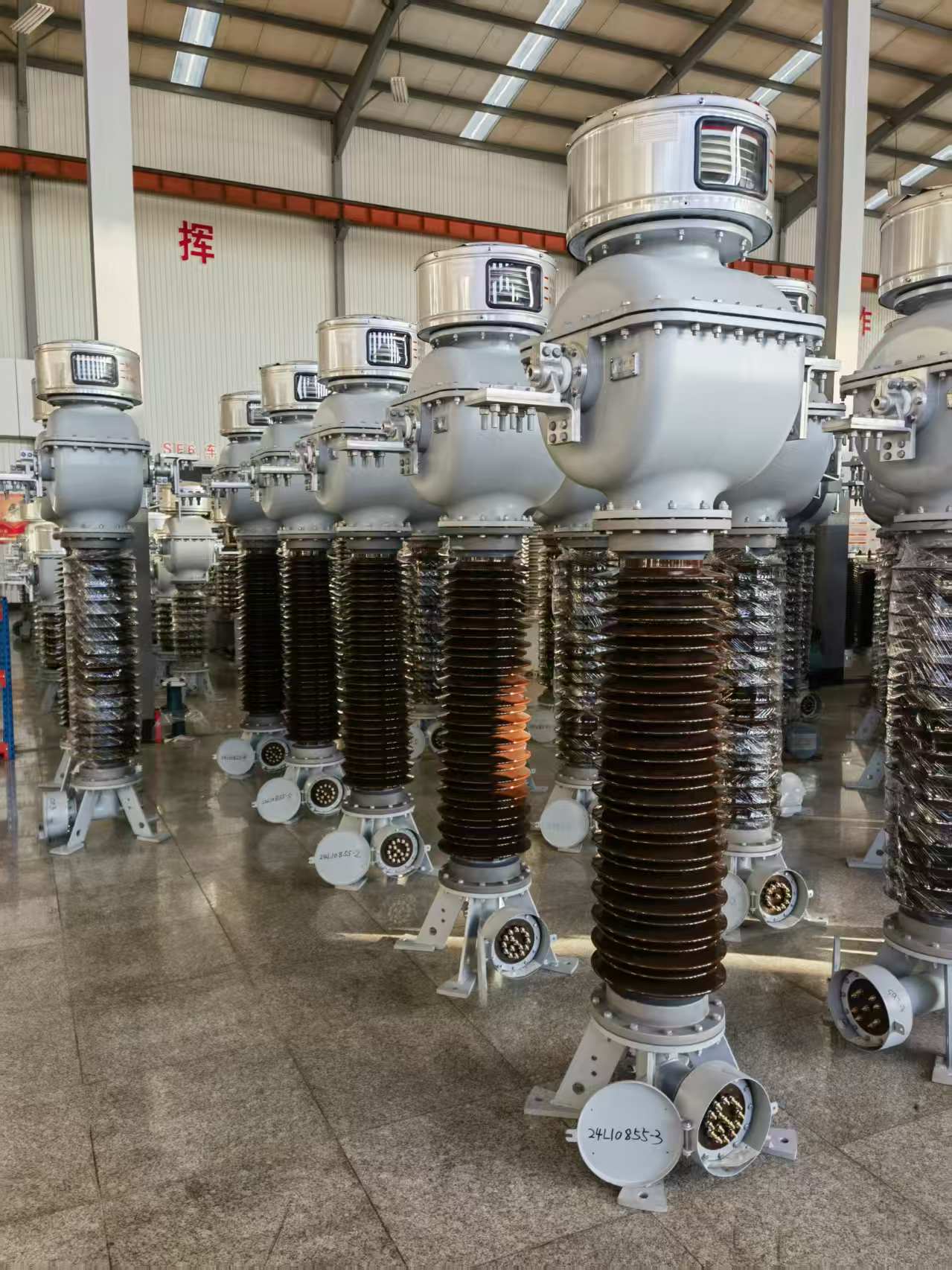

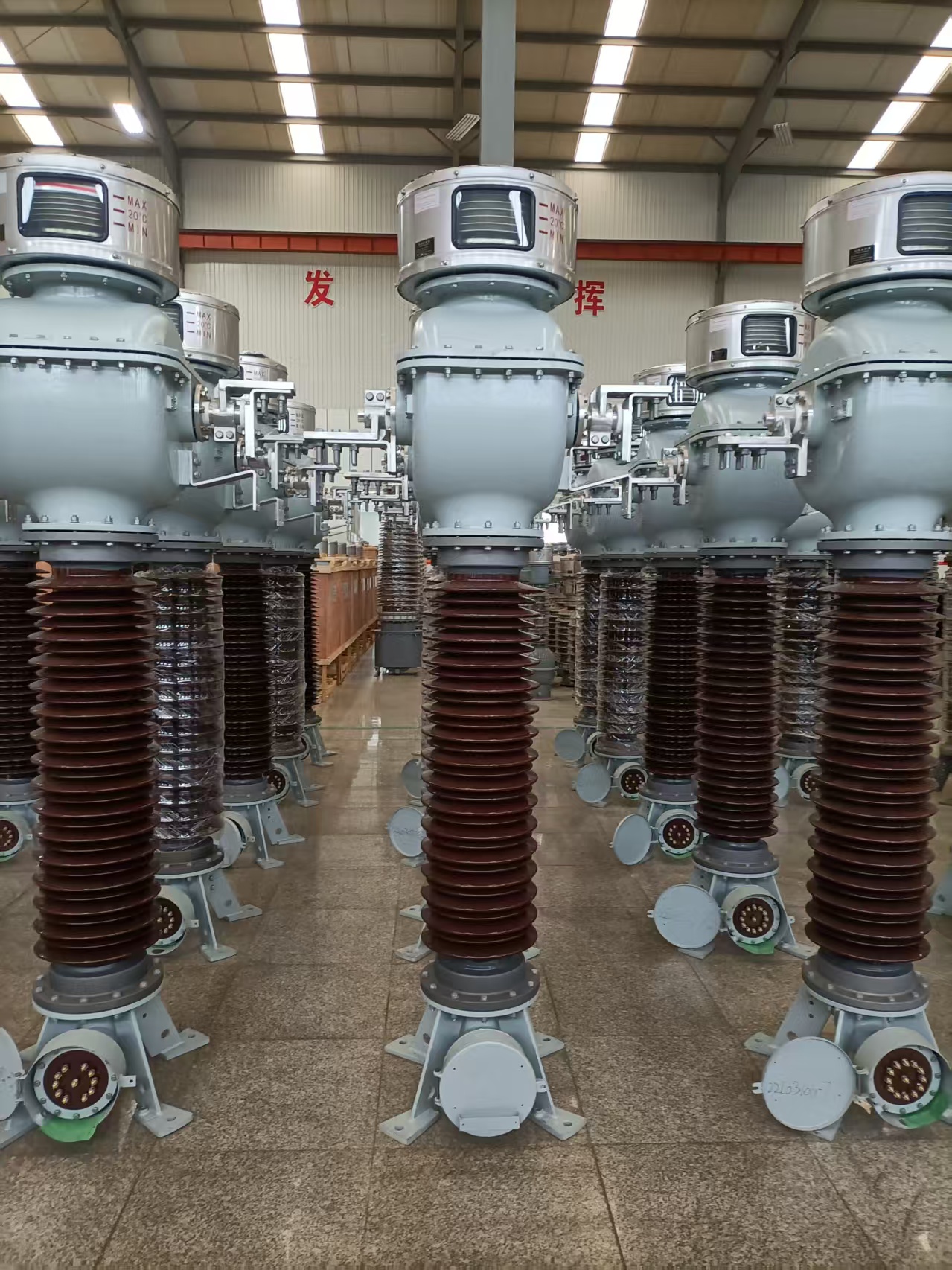

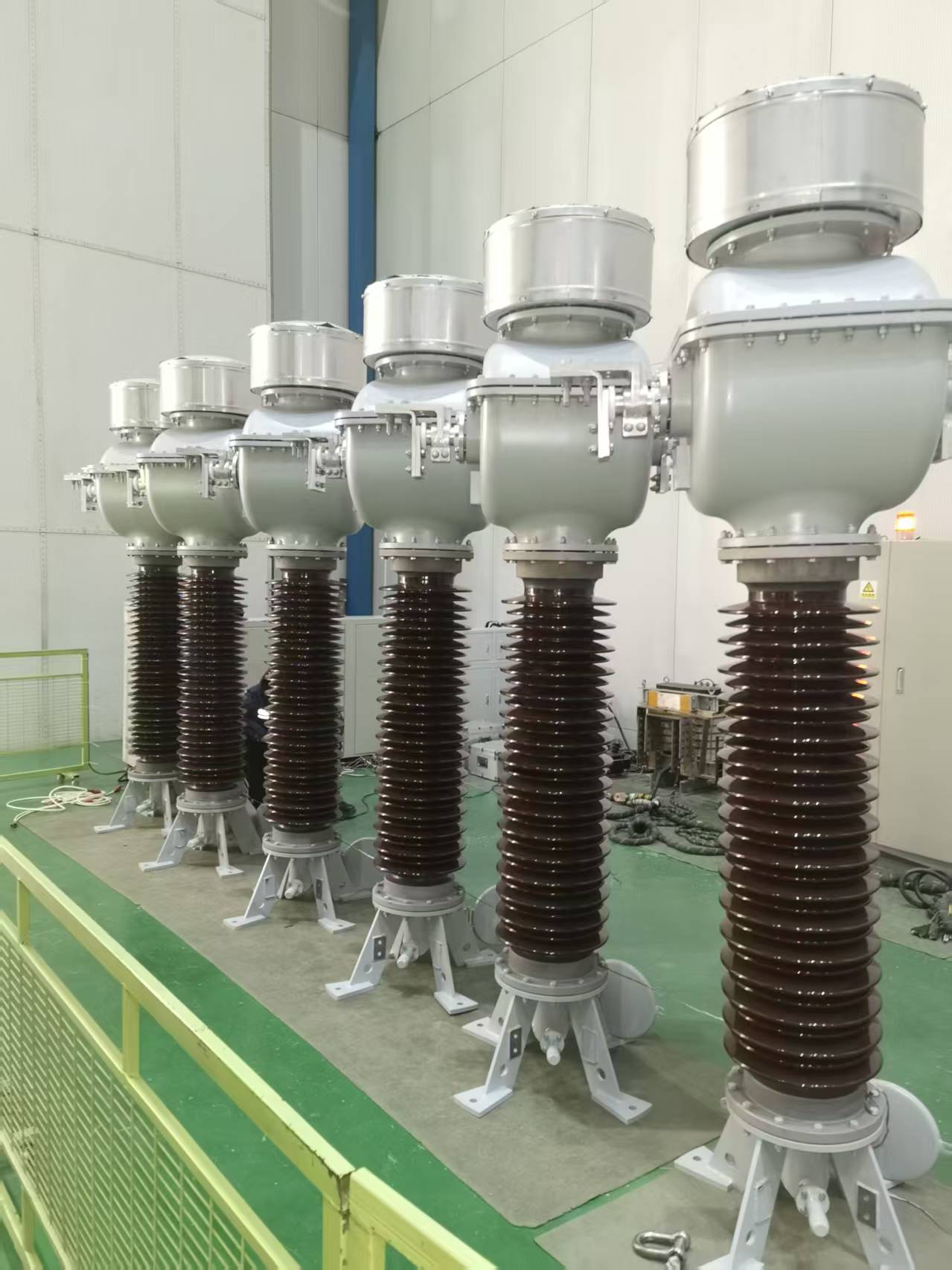

LW□-252 आउटडोर हाई-वोल्टेज AC सल्फर हेक्साफ्लोराइड (SF₆) सर्किट ब्रेकर

  LW□-252 आउटडोर हाई-वोल्टेज AC सल्फर हेक्साफ्लोराइड (SF₆) सर्किट ब्रेकर एक आउटडोर उत्पाद है। यह उन क्षेत्रों में 252kV के अधिकतम वोल्टेज वाले AC 50Hz पावर ग्रिड के लिए उपयुक्त है, जहां ऊंचाई 2000 मीटर से अधिक नहीं है, परिवेश का तापमान -30℃ से कम नहीं है, और प्रदूषण वर्ग कक्षा IV से अधिक नहीं है। इसका उपयोग रेटेड करंट और फॉल्ट करंट को बाधित करने या सर्किट लाइनों को स्विच करने, बिजली प्रणालियों के नियंत्रण और सुरक्षा को साकार करने के लिए किया जाता है, और इसे इंटरकनेक्शन सर्किट ब्रेकर के रूप में भी इस्तेमाल किया जा सकता है।

   यह उत्पाद आर्क-बुझाने और इन्सुलेटिंग माध्यम के रूप में एसएफ₆ गैस का उपयोग करता है, आयातित स्व-ऊर्जा आर्क-बुझाने वाली तकनीक को अपनाता है, और एक नए स्प्रिंग ऑपरेटिंग तंत्र से लैस है। इसमें लंबी विद्युत सेवा जीवन, कम परिचालन कार्य, कम शोर और उच्च विश्वसनीयता, एक सरल संरचना, कॉम्पैक्ट आकार और लंबी रखरखाव-मुक्त अवधि शामिल है। यह तेल मुक्त और बड़ी क्षमता वाले बिजली उपकरणों की वर्तमान विकास प्रवृत्ति के लिए अच्छी तरह से अनुकूलित है।

 संरचनात्मक विशेषताएँ

    सर्किट ब्रेकर तीन-चरण चीनी मिट्टी के खंभे एकल ब्रेक संरचना को अपनाता है, प्रत्येक चरण के लिए एक स्प्रिंग संचालित तंत्र और तीन-चरण विद्युत लिंकेज के साथ, इसलिए उपस्थिति नवीन और उत्तम है। सर्किट ब्रेकर इन्सुलेशन और आर्क बुझाने वाले माध्यम के रूप में एसएफ 6 गैस का उपयोग करता है, और इसके दबाव और घनत्व प्रगति की निगरानी के लिए एक पॉइंटर प्रकार घनत्व रिले को अपनाता है। सर्किट ब्रेकर मोशन सिस्टम में स्व-चालित आर्क बुझाने वाले सिद्धांत और अनुकूलित डिजाइन के उपयोग के कारण, यांत्रिक दक्षता में प्रभावी ढंग से सुधार हुआ है और ऑपरेटिंग पावर कम हो गई है;

    उत्कृष्ट ब्रेकिंग प्रदर्शन और लंबा विद्युत जीवन काल;

 इस उत्पाद का प्रत्येक पोल एक मैकेनिज्म बॉक्स पर स्थापित किया गया है, जो नींव पर केंद्रीय रूप से लगा हुआ है। बॉक्स में एक स्प्रिंग संचालित तंत्र और एक विद्युत नियंत्रण इकाई होती है। तंत्र की आउटपुट रॉड क्रैंक आर्म से जुड़ी होती है। मैकेनिज्म बॉक्स ब्रैकेट की सतह हॉट-डिप गैल्वनाइज्ड है, और फास्टनरों हॉट-डिप गैल्वेनाइज्ड हैं। मैकेनिज्म बॉक्स शेल स्टेनलेस स्टील सामग्री से बना है, इसलिए उत्पाद में उत्कृष्ट संक्षारण प्रतिरोध है। उच्च यांत्रिक विश्वसनीयता, लगातार संचालन में सक्षम;

    सल्फर हेक्साफ्लोराइड गैस की अंतर्निहित उच्च इन्सुलेशन शक्ति और सर्किट ब्रेकर में संपर्क आंदोलन के उपयोग के कारण, सर्किट ब्रेकर ब्रेकिंग के दौरान कैपेसिटिव करंट का कोई पुनर्जीवन नहीं होता है;

    बाहरी इन्सुलेशन स्तर उच्च है, और बाहरी इन्सुलेशन को बड़ी क्रीपेज दूरी के साथ डिज़ाइन किया गया है, जिसमें उत्कृष्ट प्रदूषण प्रतिरोध प्रदर्शन है।

    मजबूत धारा वहन क्षमता: 4000ए की रेटेड धारा के 1.2 गुना पर तापमान वृद्धि परीक्षण आयोजित करें, और प्रत्येक बिंदु पर तापमान वृद्धि के लिए अभी भी एक बड़ा मार्जिन है;

    उत्पाद की समग्र उपस्थिति संरचना कॉम्पैक्ट है, साइट पर स्थापित करना और डीबग करना आसान है, और रखरखाव कार्यभार छोटा है।

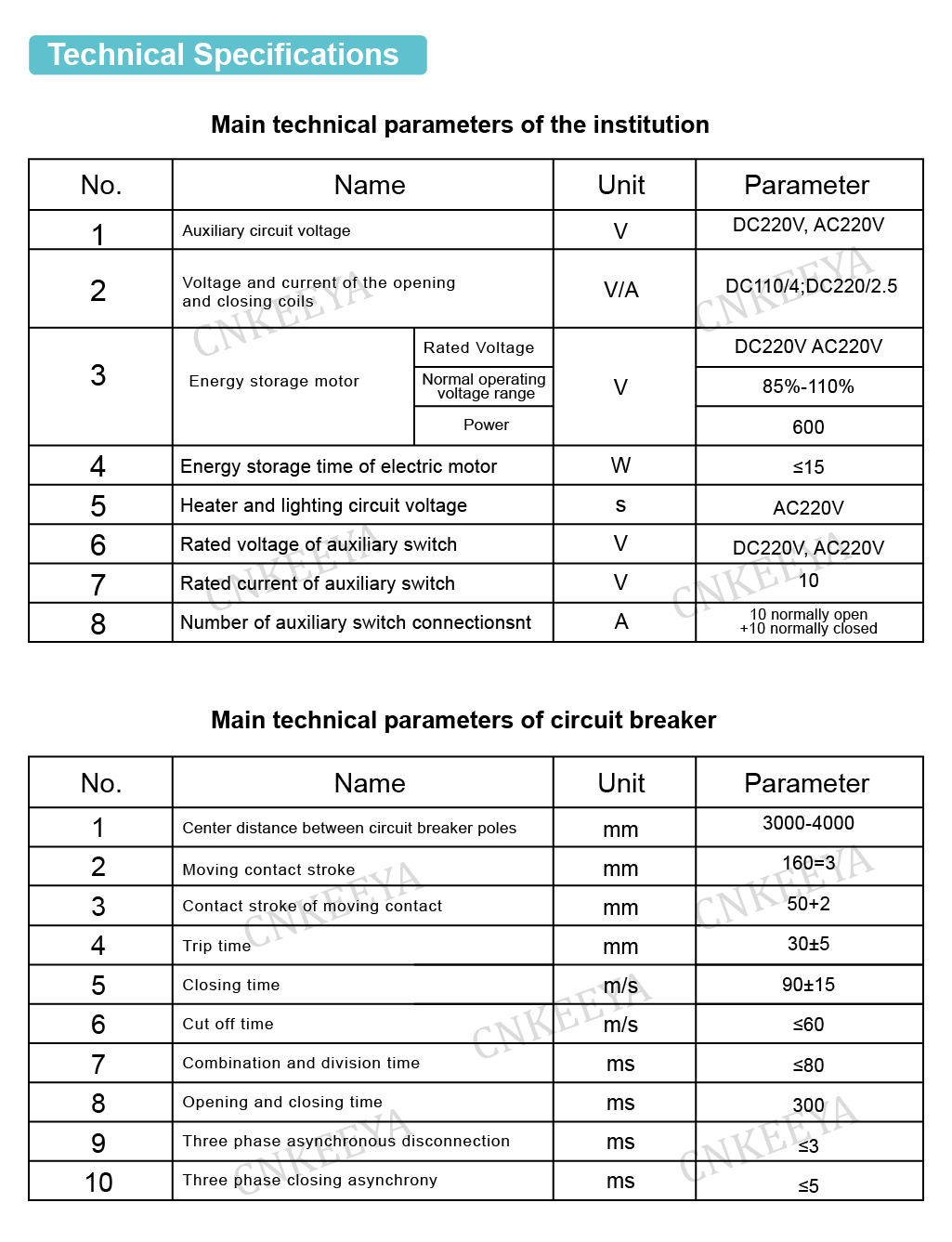

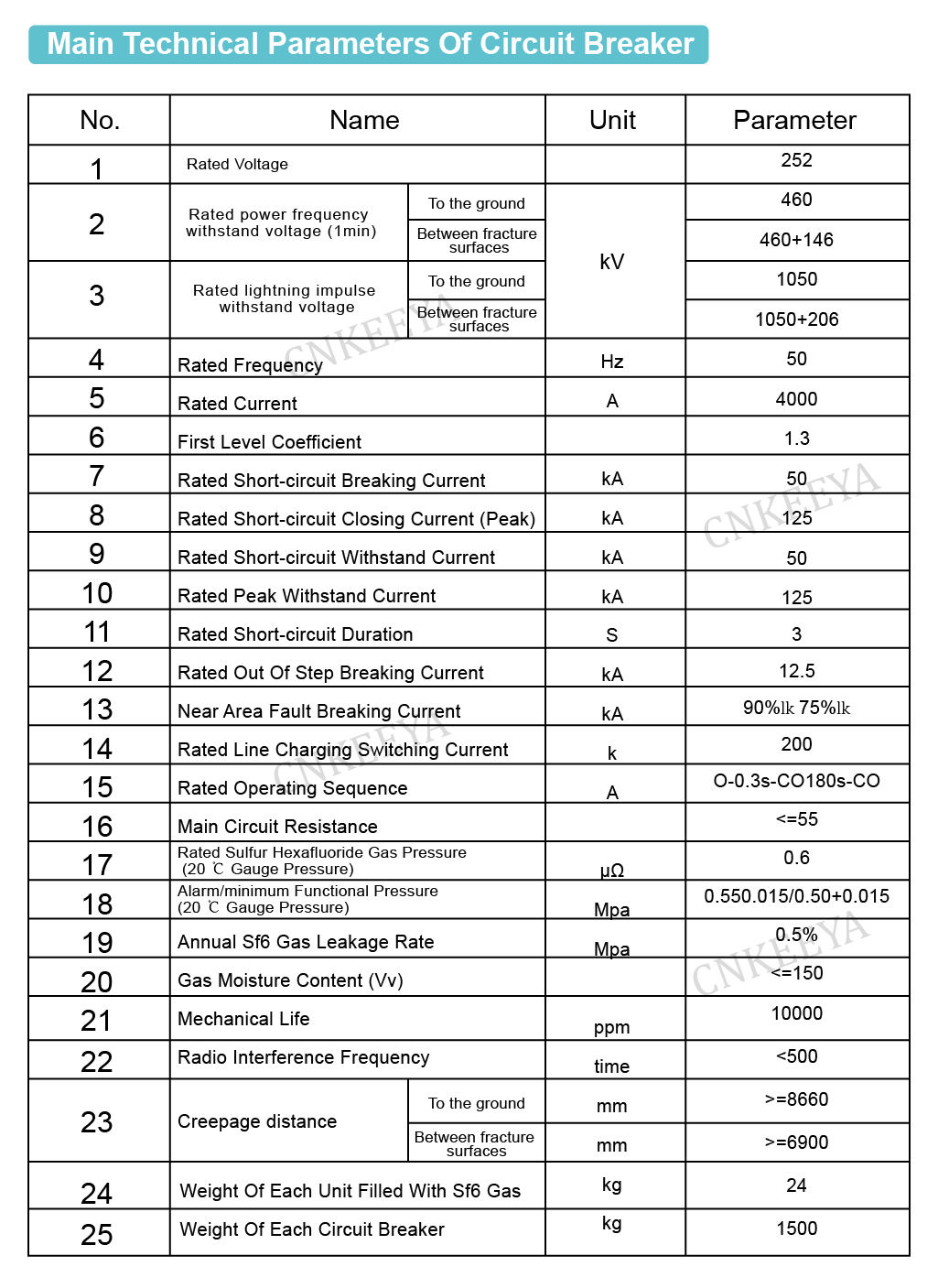

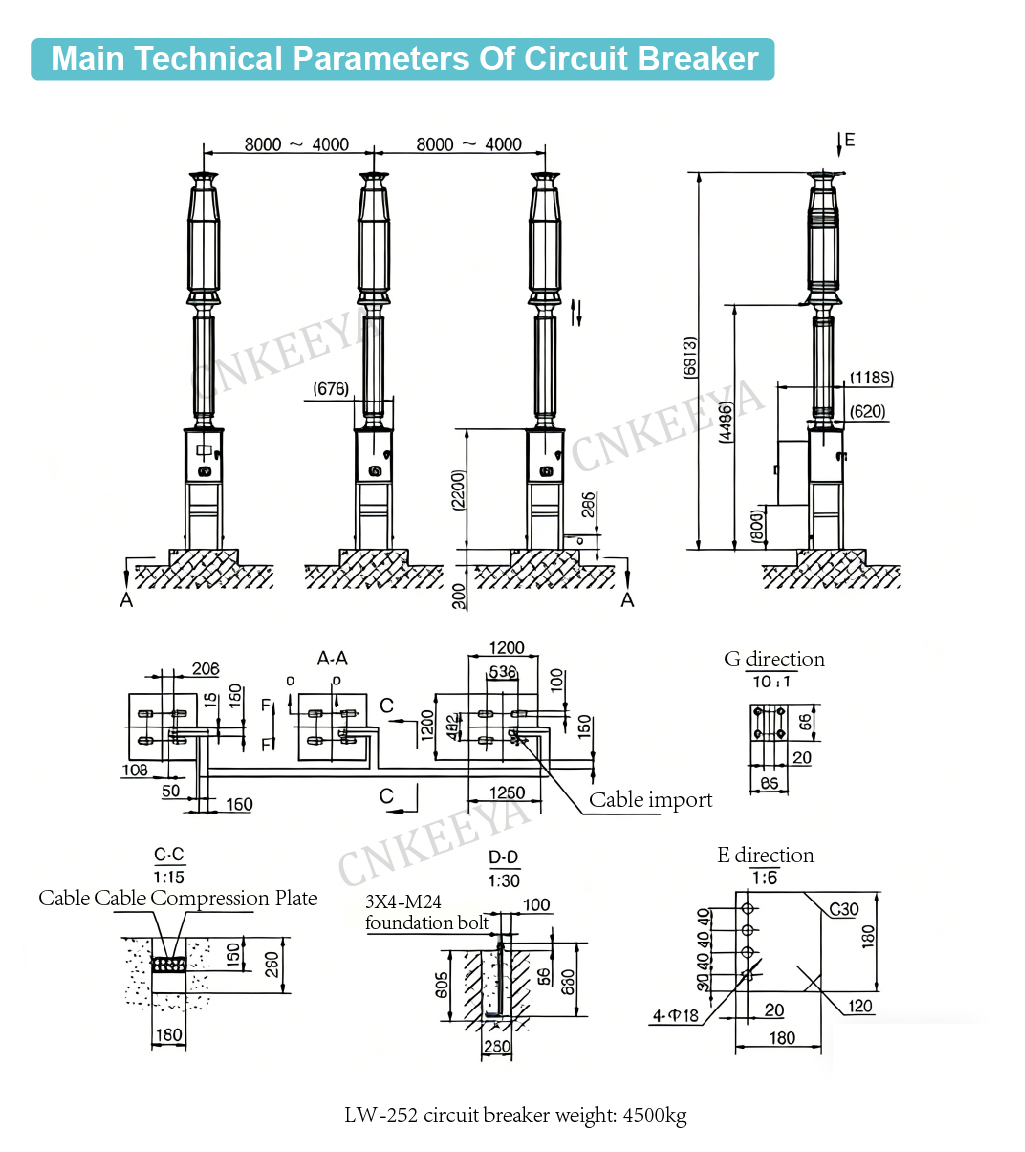

 1. वजन एम: 4500 किग्रा (गैस के साथ); गैस का कुल वजन: 24 किग्रा.

2. मूल भार: स्थिर 4500 किग्रा (तीन ध्रुव); 1500 किग्रा (प्रति पोल) गतिशील क्षैतिज दिशा एफ: 2500 किग्रा; ऊर्ध्वाधर दिशा (ऊपर की ओर) 3500 किग्रा; ऊर्ध्वाधर दिशा (नीचे की ओर) 6000 किग्रा

 3. कंक्रीट की सतह का स्तर 1.5 मिमी से अधिक नहीं होना चाहिए।

 4. टर्मिनल ब्लॉक को प्राथमिक तार से जोड़ने के लिए इंस्टॉलेशन छेद उपयोगकर्ता द्वारा साइट पर उनकी आवश्यकताओं के अनुसार ड्रिल किया जाता है, और टर्मिनल ब्लॉक सामग्री एल्यूमीनियम मिश्र धातु 2A12-T4 है।

 आदेश देने के निर्देश

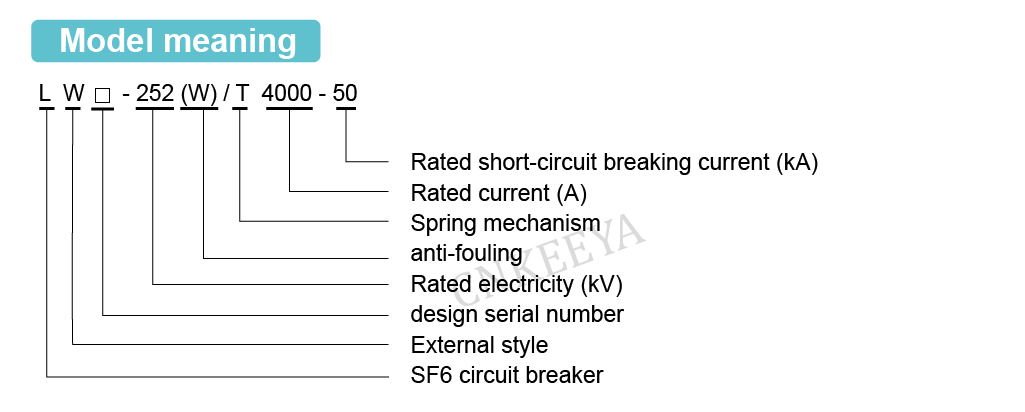

  सर्किट ब्रेकर मॉडल और विनिर्देश;

  रेटेड विद्युत पैरामीटर (वोल्टेज, करंट, ब्रेकिंग करंट, आदि)

  उपयोग के लिए पर्यावरणीय स्थितियाँ (परिवेश का तापमान, ऊंचाई, पर्यावरण प्रदूषण स्तर)

  नियंत्रण सर्किट के रेटेड विद्युत पैरामीटर (ऊर्जा भंडारण मोटर का रेटेड वोल्टेज, उद्घाटन और समापन कॉइल का रेटेड वोल्टेज); आवश्यक स्पेयर पार्ट्स, विशेष उपकरण और औजारों के नाम और मात्रा (अलग से ऑर्डर करने के लिए); टर्मिनल की वायरिंग दिशा एक बार में।
