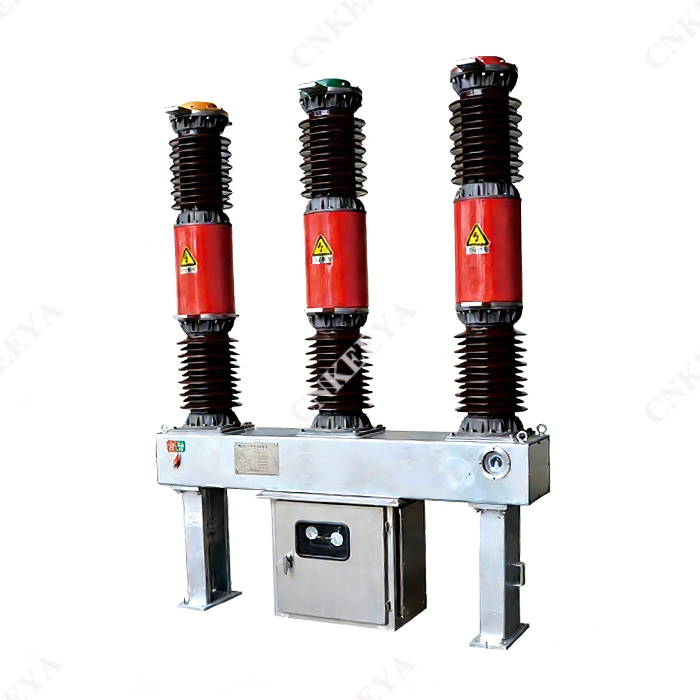

LW36-40.5 (W)/T2000-31.5 आउटडोर सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर

सिंहावलोकन

 LW36-40.5 (W)/T2000-31.5 आउटडोर सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर AC 50Hz तीन-चरण बिजली प्रणालियों में एक विद्युत उपकरण है, जो रेटेड वोल्टेज, 40.5 kV बिजली प्रणालियों में नियंत्रण और सुरक्षा के लिए उपयुक्त है। यह माप और सुरक्षा उद्देश्यों के लिए आंतरिक या बाहरी वर्तमान ट्रांसफार्मर से सुसज्जित है।

संरचनात्मक विशेषताएँ

 LW36-40.5 सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर एक बाहरी चीनी मिट्टी के स्तंभ संरचना है, जो CT35 स्प्रिंग ऑपरेटिंग तंत्र से सुसज्जित है। तंत्र और बॉडी को "टी" आकार में व्यवस्थित किया गया है, जिसमें छोटी समग्र मात्रा, हल्के वजन, सरल संरचना, कम परिचालन शक्ति और आसान स्थापना और डिबगिंग शामिल है। 10000 चक्रों का यांत्रिक जीवनकाल, लगातार संचालन के लिए उपयुक्त;

 उत्कृष्ट ब्रेकिंग प्रदर्शन और 20 गुना तक के विद्युत जीवन काल के साथ एक संपीड़ित वायु चाप शमन कक्ष को अपनाना;

 सीलिंग प्रदर्शन विश्वसनीय है. स्थिर सील एक "ओ-आकार की सीलिंग रिंग संरचना को अपनाती है, और गतिशील सील एक" वी "- स्प्रिंग दबाव क्षतिपूर्ति संरचना के साथ आकार की सीलिंग रिंग को अपनाती है। ट्रांसफार्मर का द्वितीयक वायरिंग बोर्ड मजबूत एंटी-एजिंग प्रदर्शन के साथ दबाव इंजेक्शन प्रक्रिया द्वारा निर्मित होता है, जिससे यह सुनिश्चित होता है कि वार्षिक वायु रिसाव दर ≤ 0.5% है;

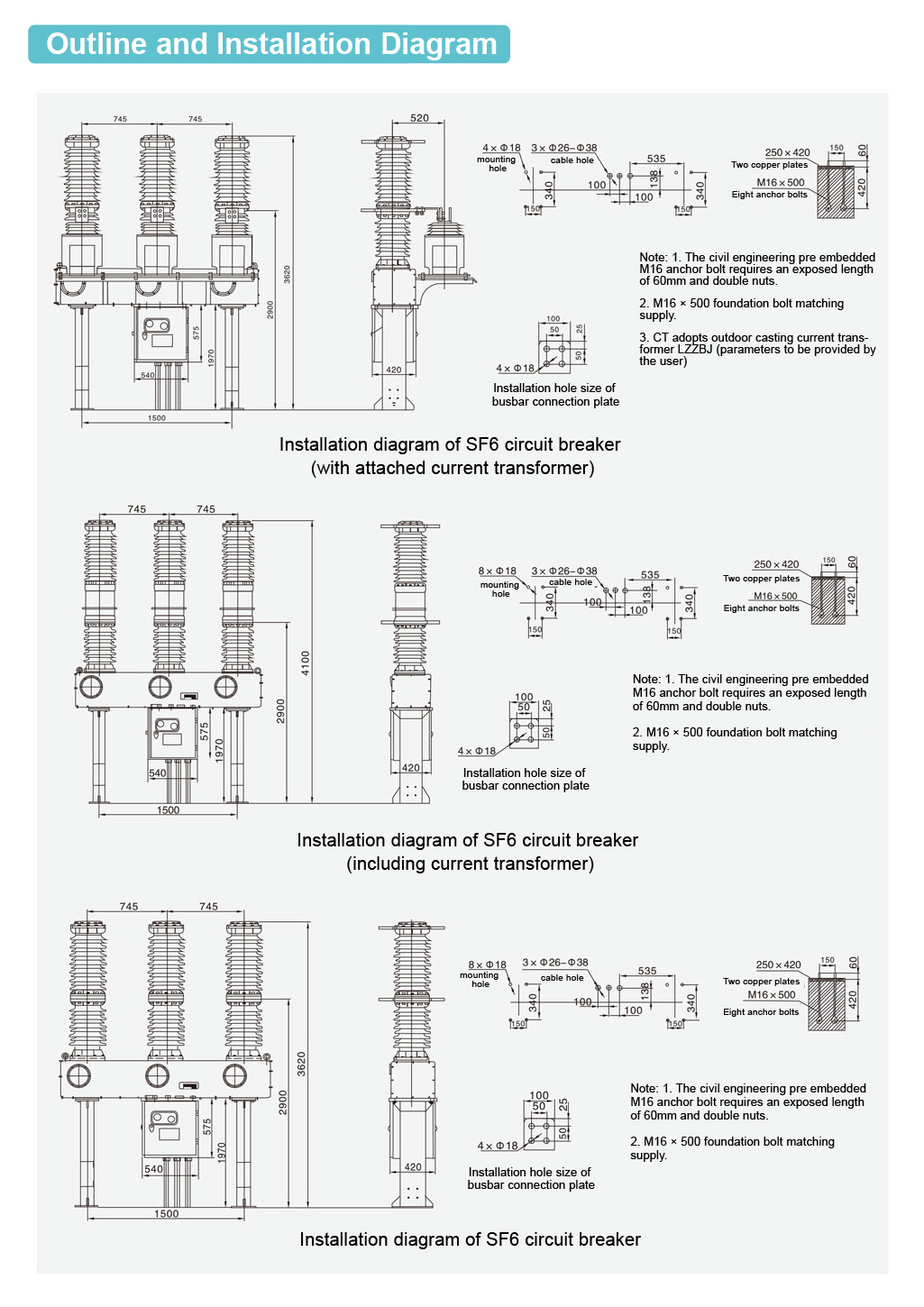

 इंस्टॉलेशन चेसिस और सपोर्ट इंटीग्रल स्टील प्लेट रोल से बने होते हैं, जो उच्च यांत्रिक विश्वसनीयता के साथ उच्च शक्ति मानक घटकों का उपयोग करते हैं;

 आंतरिक या बाहरी वर्तमान ट्रांसफार्मर का मापने वाला ग्रेड आयरन कोर माइक्रोक्रिस्टलाइन मिश्र धातु उच्च चुंबकीय चालकता सामग्री से बना है, जिसका सटीकता स्तर 0.2 या 0.2S तक है। उत्पाद के प्रत्येक चरण को 2-4 वर्तमान ट्रांसफार्मर से सुसज्जित किया जा सकता है।

 आदेश देने के निर्देश

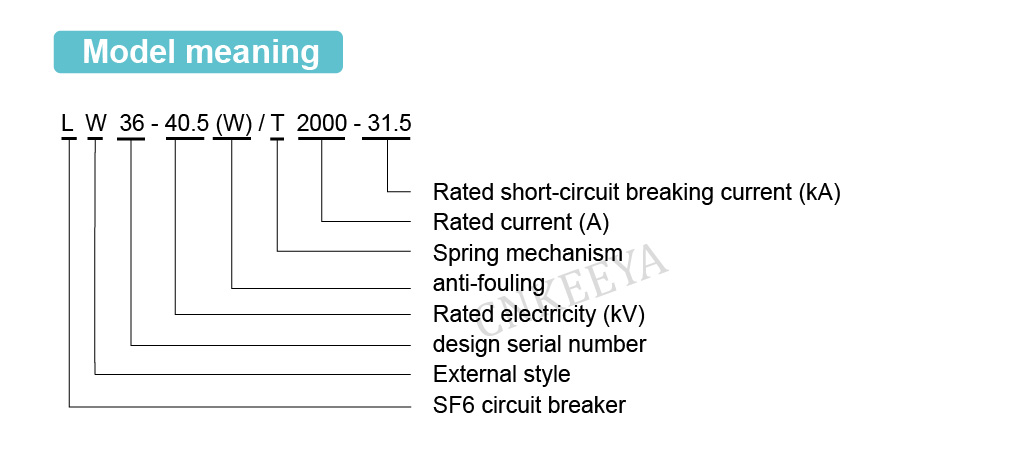

 सर्किट ब्रेकर मॉडल और विनिर्देश;

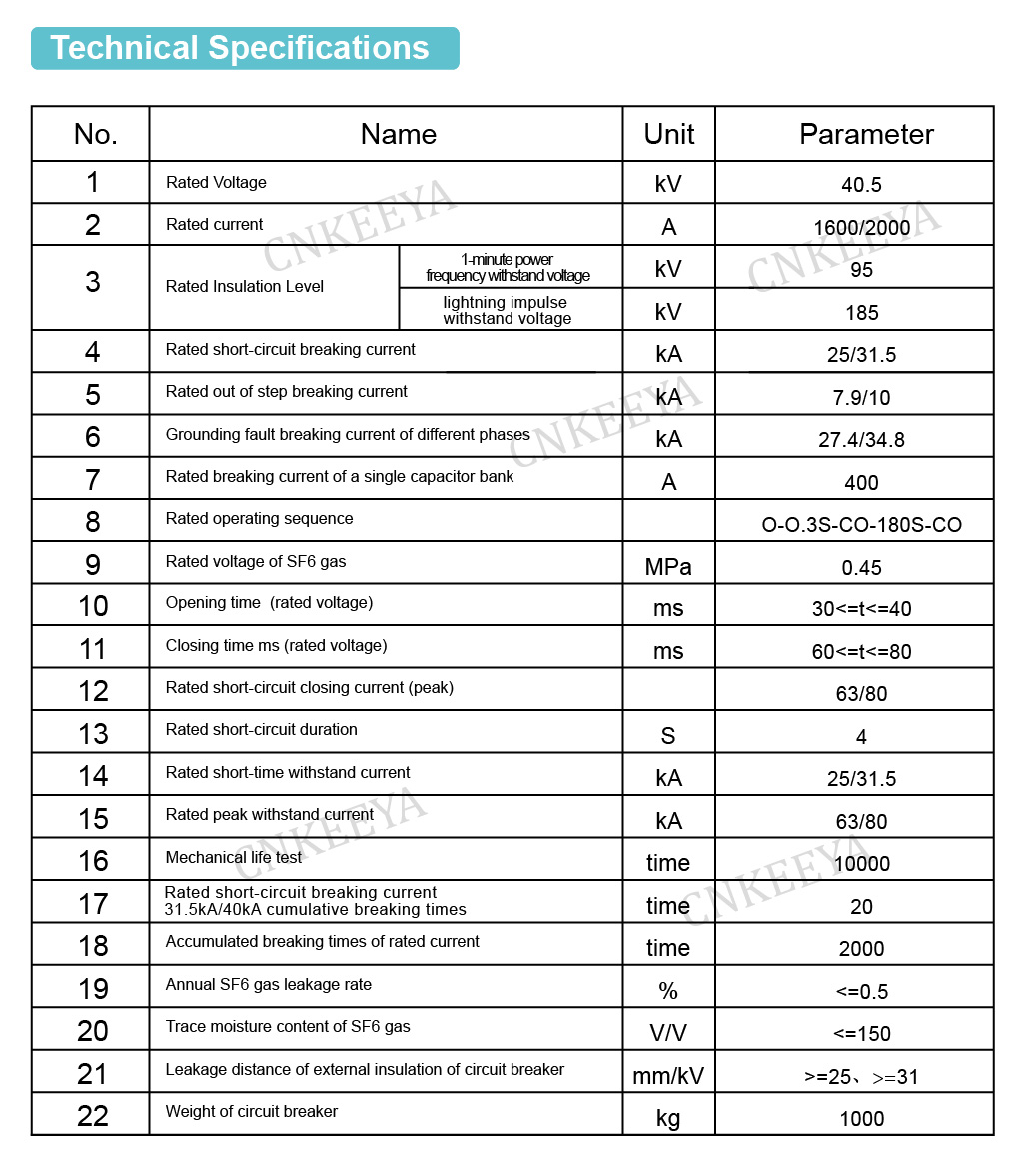

 रेटेड विद्युत पैरामीटर (वोल्टेज, करंट, ब्रेकिंग करंट, आदि)

 उपयोग के लिए पर्यावरणीय स्थितियाँ (परिवेश का तापमान, ऊंचाई, पर्यावरण प्रदूषण स्तर); नियंत्रण सर्किट के रेटेड विद्युत पैरामीटर (ऊर्जा भंडारण मोटर का रेटेड वोल्टेज, उद्घाटन और समापन कॉइल का रेटेड वोल्टेज); आवश्यक स्पेयर पार्ट्स, विशेष उपकरण और टूल्स के नाम और संख्या (अलग से ऑर्डर करने के लिए)

 टर्मिनल की वायरिंग दिशा एक बार में।
