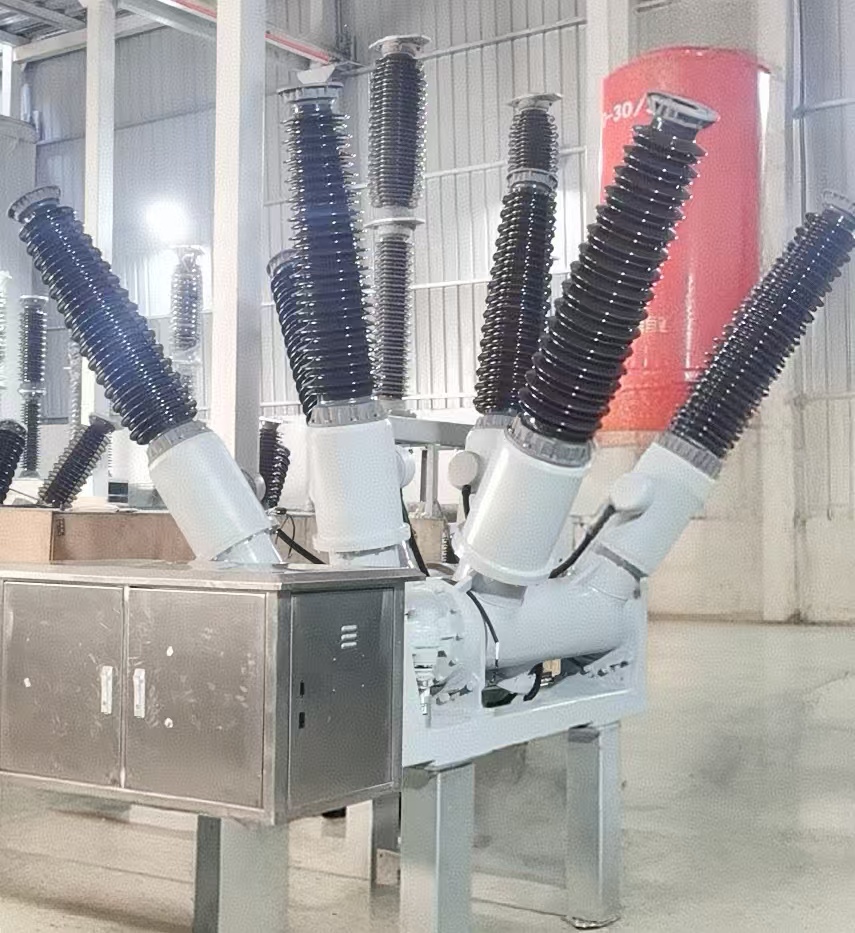

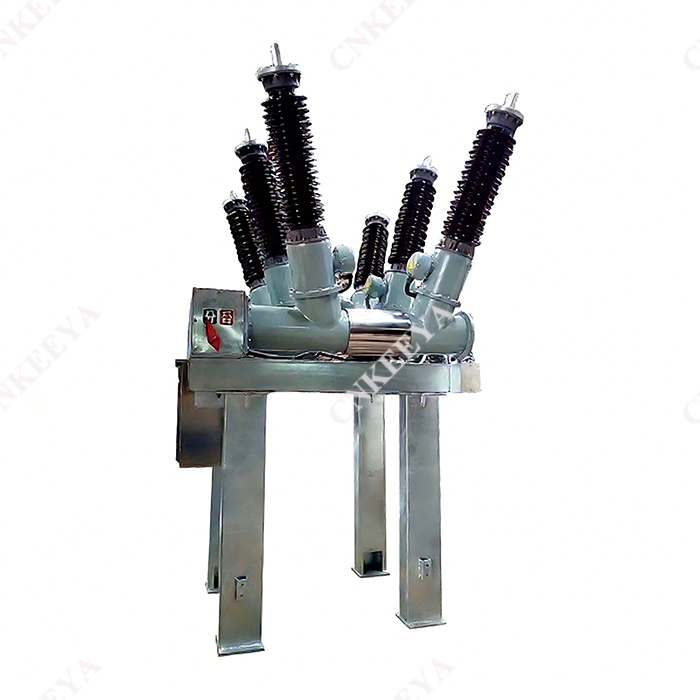

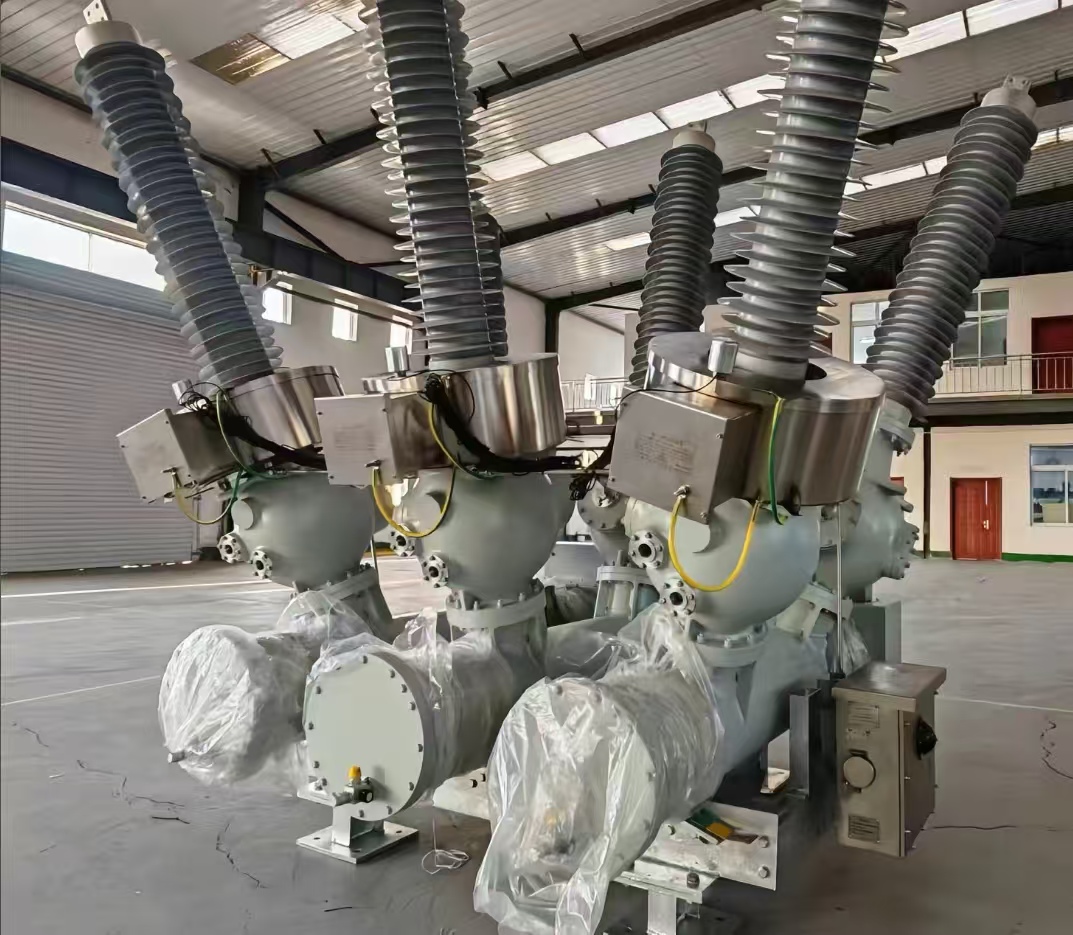

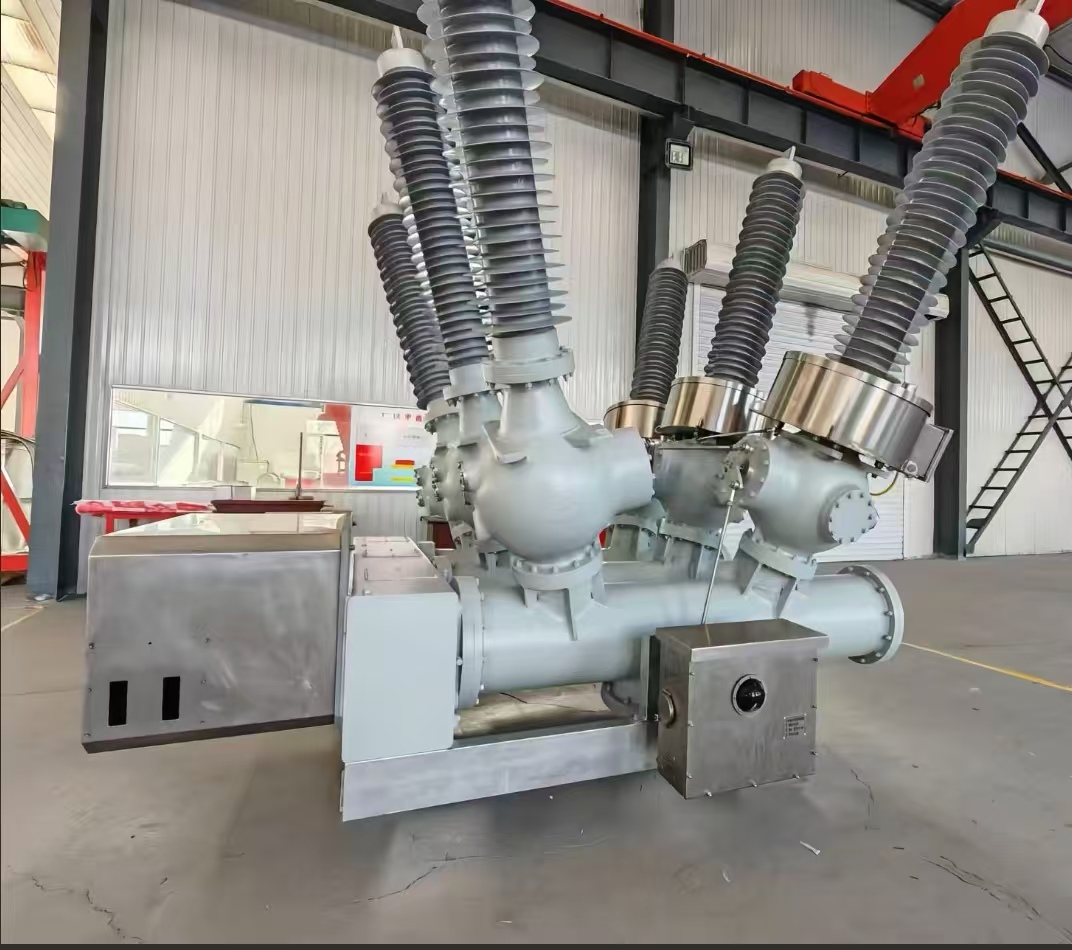

ZCW□-72.5(126.5)/L टाइप ओपन-टाइप स्विचगियर असेंबली

ZCW□-72.5(126.5)/L टाइप ओपन-टाइप स्विचगियर असेंबली संयोजन विद्युत उपकरण का एक पूरा सेट है जो बाहरी इन्सुलेशन के रूप में हवा का उपयोग करता है SF6 गैस आर्क बुझाने वाले माध्यम के रूप में। तीन-चरण एसी के लिए 72.5KV ट्रांसमिशन और वितरण प्रणालियों के नियंत्रण और सुरक्षा का उपयोग सर्किट ब्रेकर को जोड़ने और कैपेसिटर बैंकों को खोलने और बंद करने के लिए भी किया जा सकता है। शहरी सबस्टेशनों, उद्यम सबस्टेशनों और तंग भूमि उपयोग वाले पहाड़ी सबस्टेशनों के लिए उपयुक्त।

 संरचनात्मक विशेषताएं

 ग्राउंडेड स्टील स्ट्रक्चर ब्रैकेट पर सर्किट ब्रेकर, आइसोलेटिंग स्विच, ग्राउंडिंग स्विच, करंट ट्रांसफार्मर, बसबार और अन्य घटकों को व्यवस्थित रूप से संयोजित करें, जिसके परिणामस्वरूप एक कॉम्पैक्ट संरचना बनती है। यह विभाजित प्रकार के स्थान का केवल 30% -50% घेरता है, और इसमें भूमि की बचत और परियोजना लागत को कम करने जैसी स्पष्ट विशेषताएं हैं।

 पूरे अंतराल को फ़ैक्टरी में पूर्वनिर्मित किया जाता है, फ़ैक्टरी छोड़ने से पहले इकट्ठा और डिबग किया जाता है, और संपूर्ण रूप से इंस्टॉलेशन साइट पर ले जाया जाता है, जिससे इंस्टॉलेशन चक्र बहुत छोटा हो जाता है।

 न्यूनतम रखरखाव और उच्च विश्वसनीयता के साथ पूरी तरह से मान्य उच्च-प्रदर्शन चाप बुझाने वाले कक्षों और पृथक स्विचों को अपनाना।

 विभाजन कारखाने में पूर्वनिर्मित स्व-सहायक बसबार को उपयोगकर्ताओं को संरचना की मरम्मत की आवश्यकता नहीं होती है।

 लचीला लेआउट और विभिन्न वायरिंग विधियों के लिए उपयोग किया जा सकता है।

 सर्किट ब्रेकर को समग्र रूप से रखरखाव या प्रतिस्थापन के लिए नीचे किया जा सकता है, और शरीर की विफलता के कारण बिजली आउटेज का समय 3 घंटे से कम किया जा सकता है।

\

 आदेश देने के निर्देश

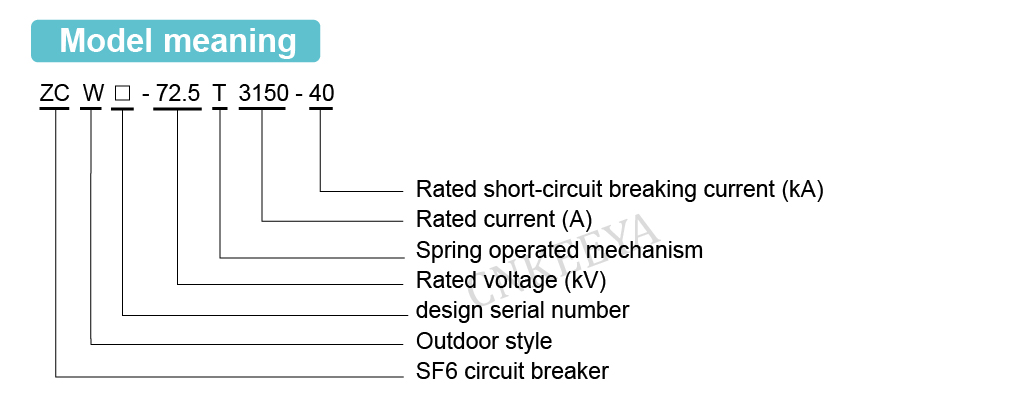

 सर्किट ब्रेकर मॉडल और विनिर्देश;

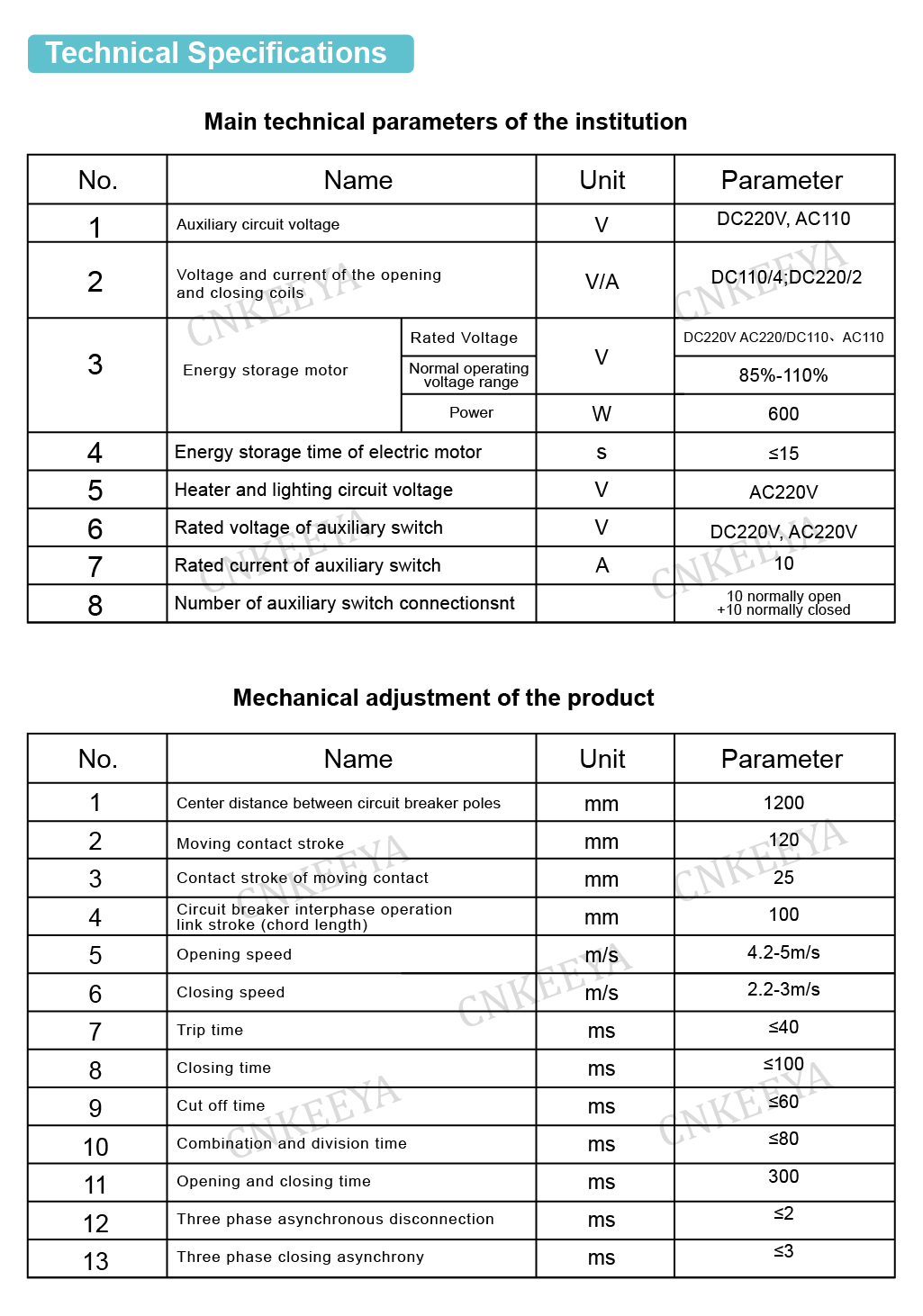

 रेटेड विद्युत पैरामीटर (वोल्टेज, करंट, ब्रेकिंग करंट, आदि); तापमान, ऊंचाई और प्रदूषण स्तर जैसी पर्यावरणीय स्थितियों के आधार पर नियंत्रण सर्किट के रेटेड विद्युत पैरामीटर (ऊर्जा भंडारण मोटर का रेटेड वोल्टेज, उद्घाटन और समापन कॉइल का रेटेड वोल्टेज);

 आवश्यक स्पेयर पार्ट्स, विशेष उपकरण और औजारों के नाम और मात्रा (अलग से ऑर्डर करने के लिए);

 टर्मिनल की वायरिंग दिशा एक बार में।
