उच्च वोल्टेज शंट संधारित्र स्थापना

इलेक्ट्रिकल इन्फ्रास्ट्रक्चर के दायरे में, चीन में स्थित Cnkeeya, उच्च वोल्टेज शंट कैपेसिटर इंस्टॉलेशन में अपनी विशेषज्ञता के साथ सबसे आगे है। टेलरिंग सॉल्यूशंस विशिष्ट क्लाइंट की जरूरतों को पूरा करने के लिए, CNKEEYA अनुकूलित और टिकाऊ प्रतिष्ठानों के लिए अपनी प्रतिबद्धता को दर्शाता है।

नमूना: TBB

जांच भेजें

उत्पाद वर्णन

एक प्रतिष्ठित कारखाने और विश्वसनीय आपूर्तिकर्ता Cnkeeya, उच्च वोल्टेज शंट संधारित्र स्थापना के लिए अत्याधुनिक समाधान प्रदान करने में माहिर हैं। नवाचार और सटीक इंजीनियरिंग के लिए एक प्रतिबद्धता के साथ, हमारे कारखाने में उन्नत संधारित्र प्रतिष्ठानों को तैयार करने में उत्कृष्ट प्रदर्शन किया गया है जो उच्च-वोल्टेज सिस्टम में बिजली की गुणवत्ता और दक्षता को बढ़ाने के लिए डिज़ाइन किया गया है।


व्यक्तिगत उच्च वोल्टेज शंट कैपेसिटर इंस्टॉलेशन सॉल्यूशंस को वितरित करने में Cnkeeya की प्रवीणता विविध विद्युत प्रणालियों में उच्च वोल्टेज शंट कैपेसिटर के सहज एकीकरण को सुनिश्चित करती है। उनके टिकाऊ निर्माण के लिए प्रसिद्ध, ये प्रतिष्ठान अलग -अलग परिचालन मांगों के सामने दीर्घायु और विश्वसनीयता के लिए Cnkeeya के समर्पण को दर्शाते हैं। अनुकूलन और स्थायित्व पर Cnkeeya का जोर उन्हें उच्च वोल्टेज विद्युत नेटवर्क के लचीलापन और प्रदर्शन को आगे बढ़ाने में एक विश्वसनीय भागीदार के रूप में स्थित है।


TBB श्रृंखला उच्च वोल्टेज समानांतर संधारित्र डिवाइस (इसके बाद डिवाइस के रूप में संदर्भित) AC 50Hz और III 10KV पावर श्रृंखला के लिए उपयुक्त है।


मुख्य तकनीकी आंकड़ा

● रेटेड कामकाजी वोल्टेज 10kV है, और यह रेटेड वोल्टेज के 1.1 बार के तहत लंबे समय तक काम कर सकता है;

● जब रूट का मतलब वर्ग मान 1.3UN से अधिक नहीं होता है, तो स्थापना रेटेड आवृत्ति पर लगातार काम कर सकती है, रेटेड साइनसोइडल वोल्टेज और संक्रमण की स्थिति के बिना वर्तमान;

● इंस्टॉलेशन में ओवर-करंट, ओवर-वोल्टेज, वोल्टेज के तहत और सिस्टम दोषों के लिए अन्य सुरक्षा है;

● संधारित्र के आंतरिक दोष की सुरक्षा के लिए, एक ही सेट के लिए फ्यूज सुरक्षा के अलावा, स्थापना में विभिन्न मुख्य वायरिंग रूपों के अनुसार अलग -अलग रिले सुरक्षा भी होती है;

● स्थापना का डिजाइन और प्रसंस्करण शंट संधारित्र और JB711-1993 उच्च-वोल्टेज शंट कैपेसिटर प्रतिष्ठानों की स्थापना के डिजाइन के लिए GB50227-1995 कोड का अनुपालन करेगा


संरचना परिचय

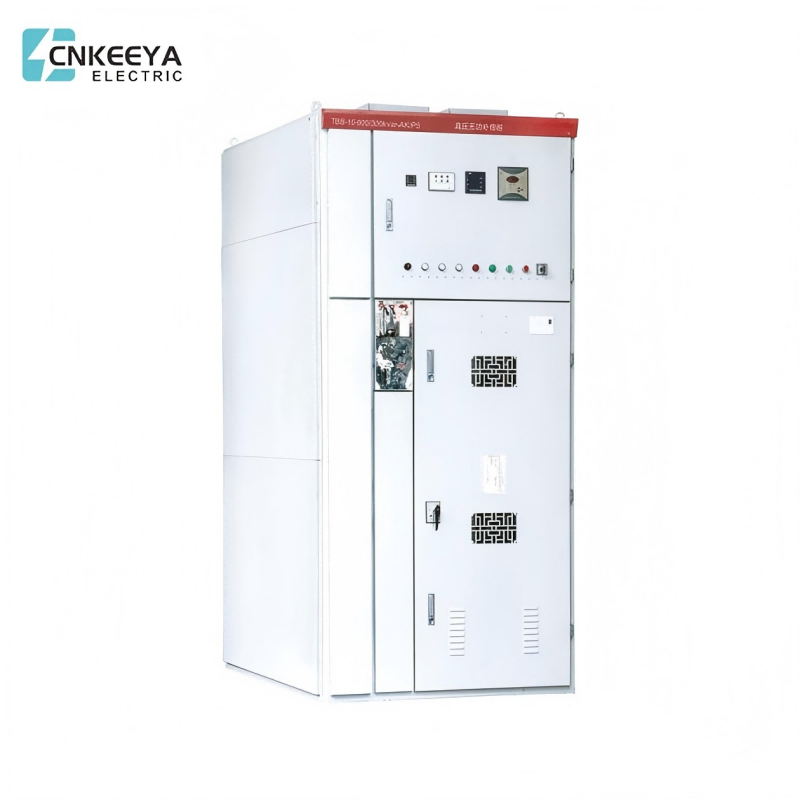

टीबीबी हाई-वोल्टेज शंट कैपेसिटर इंस्टॉलेशन

स्थापना की संरचना को कैबिनेट प्रकार और असेंबली प्रकार में वर्गीकृत किया गया है। विधानसभा प्रकार को चिप प्रकार और पूर्ण डिस्सैबली प्रकार में भी वर्गीकृत किया जा सकता है। कैबिनेट संरचना को कारखाने में पहले स्थापित किया जाएगा, फिर घटकों को हटा दिया जाएगा, गिने, और ड्राइंग के अनुसार इकट्ठा किया जाएगा। गर्म गैल्वनाइजिंग। यह उपकरण मुख्य रूप से रिएक्टर कैबिनेट, डिस्चार्ज कैबिनेट और कैपेसिटर कैबिनेट से बना है।

● रिएक्टर कैबिनेट

रिएक्टर कैबिनेट का उपयोग मुख्य रूप से इनरश करंट को बंद करने और हार्मोनिक को दबा देने के लिए किया जाता है। जब क्लोजिंग इनरश करंट को सीमित किया जाता है, तो रिएक्टर XL = (0.1 ~ 1)%XC; जब 5 से अधिक हार्मोनिक्स को दबा दिया जाता है, XL = (5 ~ 6)%XC; जब 3 से अधिक हार्मोनिक्स को दबाया जाता है, तो XL = (12 ~ 13)%XC।

● डिस्चार्ज कैबिनेट

डिस्चार्ज कैबिनेट मुख्य रूप से डिस्चार्ज कॉइल या वोल्टेज ट्रांसफार्मर, जिंक ऑक्साइड अरेस्टर और ग्राउंडिंग डिस्कनेक्टर से बना है। डिस्चार्ज कॉइल समानांतर में कैपेसिटर बैंक से जुड़ा होता है। जब कैपेसिटर बैंक को बिजली की आपूर्ति से डिस्कनेक्ट किया जाता है, तो इसका डिस्चार्ज प्रदर्शन 5S के भीतर पीक वोल्टेज के कैपेसिटर बैंक पर अवशिष्ट वोल्टेज को कम कर देगा। जिंक ऑक्साइड सर्ज अरेस्टर का उपयोग कैपेसिटर बैंकों को स्विच करने के कारण होने वाले वोल्टेज पर स्विचिंग को सीमित करने के लिए किया जाता है। ग्राउंडिंग डिस्कनेक्टर का उपयोग पावर आउटेज रखरखाव के दौरान बस को ग्राउंडिंग के लिए किया जाता है।

● संधारित्र कैबिनेट

संधारित्र कैबिनेट मुख्य रूप से फ्यूज और कैपेसिटर से बना है। जब संधारित्र का आंतरिक टूटना 50%~ 70%तक पहुंच जाता है, तो फ्यूज उड़ जाएगा, और गलती संधारित्र को पावर सर्किट से अलग किया जाएगा, जिससे दुर्घटना के विस्तार को रोका जा सके।

● शंट कैपेसिटर इंस्टॉलेशन को असेंबल करना

इस स्थापना का उपयोग मुख्य रूप से असेंबलिंग कैपेसिटर, डिस्चार्ज कॉइल, लाइटनिंग अरेस्टर और ग्राउंडिंग स्विच और इलेक्ट्रिक रिएक्टर को संयोजित करने के लिए किया जाता है। इन्सुलेशन से भरे बॉक्स में आंतरिक फ़्यूज़ के साथ सिंगल कैपेसिटर की एक उचित संख्या स्थापित करने के लिए संधारित्र है। बॉक्स अलार्म और ट्रिपिंग संपर्कों के साथ दबाव राहत वाल्व और तापमान नियंत्रक से सुसज्जित है। स्थापना में छोटे बोर क्षेत्र, सरल स्थापना, सुविधाजनक संचालन और रखरखाव, आदि के फायदे हैं।


समाई स्थापना लेआउट

टीबीबी हाई-वोल्टेज शंट कैपेसिटर इंस्टॉलेशन

1। 6 -एम्बेडेड #10 चैनल स्टील और नीचे की ओर खुलने के साथ हुक;

2। 4 एम्बेडेड स्टील प्लेट और हुक;

3। ठोस संरचना;

4। एम्बेडेड स्टील प्लेट और हुक;

5। एम्बेडेड स्टील प्लेट और हुक समान रूप से वितरित किए जाते हैं परिधि।


प्राथमिक रेखा समाधान

स्थापना का विशिष्ट प्राथमिक सर्किट समाधान चित्र 1 में दिखाया गया है, जहां ग्राउंडिंग स्विच उपयोगकर्ता आवश्यकताओं के अनुसार स्थापित किया गया है। स्थापना के दौरान, इसे डिस्चार्ज कैबिनेट में रखा जाएगा, और कैबिनेट की गहराई को 1200 मिमी में बदल दिया जाएगा।


आदेश देना अनुदेश

● सिस्टम क्षमता (केवीए) और मुख्य वायरिंग समाधान, सिस्टम लोड और वर्किंग मोड;

● हार्मोनिक नंबर, प्रत्येक हार्मोनिक वोल्टेज और हार्मोनिक वर्तमान सामग्री (निर्माता उपयोगकर्ता की ओर से माप सकता है);

● सिस्टम पावर फैक्टर, पावर फैक्टर मुआवजे और कुल मुआवजा क्षमता के बाद (निर्माता उपयोगकर्ता की ओर से डिजाइन कर सकता है);

● इंस्टॉलेशन साइट, इंस्टॉलेशन मोड, इंस्टॉलेशन इनलेट और आउटलेट मोड की योजना;

● कैबिनेट का आकार और रंग आवश्यकताएं।
