कीया, एक प्रतिष्ठित आपूर्तिकर्ता, पूरी तरह से संलग्न फुल इंसुलेटेड गैस फिल्ड रिंग मेन यूनिट प्रस्तुत करता है, जो कम कीमत पर अत्याधुनिक तकनीक प्रदान करता है। लागत प्रभावी समाधान प्रदान करने की हमारी प्रतिबद्धता हमें उद्योग जगत में अग्रणी बनाती है। गुणवत्ता और सामर्थ्य पर ध्यान देने के साथ, कीया यह सुनिश्चित करती है कि हमारी पूरी तरह से बंद, पूरी तरह से इंसुलेटेड गैस से भरी रिंग मुख्य इकाइयाँ उच्चतम मानकों को पूरा करती हैं। शीर्ष पायदान के उत्पादों के लिए हमारे साथ भागीदार बनें जो नवीनता, विश्वसनीयता और प्रतिस्पर्धी मूल्य निर्धारण को जोड़ते हैं।
RM6-40.5 पूरी तरह से संलग्न पूर्ण इंसुलेटेड जीईएस दायर रिंग मुख्य इकाई हमारी कंपनी द्वारा विद्युत ऊर्जा प्राप्त करने और वितरित करने के लिए इनडोर 12-40.5 केवी तीन चरण एसी 5 ओएचजेड उपकरण के एक पूर्ण सेट के रूप में उत्पादित स्विचगियर की एक नई पीढ़ी है। इसका मुख्य रूप से उपयोग किया जाता है नियंत्रण, सुरक्षा और निगरानी के लिए विभिन्न बिजली संयंत्रों, सबस्टेशनों, औद्योगिक और खनन उद्यमों, सबवे, नागरिक और वाणिज्यिक भवनों जैसे मध्यम वोल्टेज बिजली प्रणालियों का बिजली परिवर्तन और संचरण। यह विश्वसनीय प्रदर्शन, मजबूत अनुकूलन क्षमता और छोटे आकार की विशेषता है।
RM6-40.5

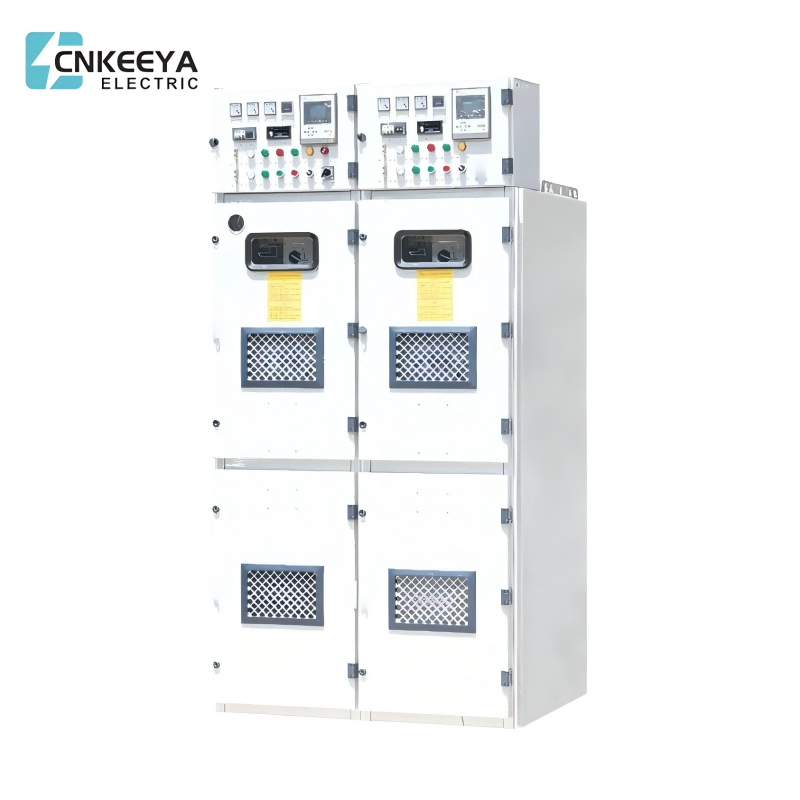

RM6-40.5 पूरी तरह से संलग्न पूर्ण इंसुलेटेड गैस भरा रिंग मुख्य इकाई
● GB 3906 3.6kV से ऊपर और 40.5kV तक के रेटेड वोल्टेज के लिए अल्टरनेटिंग-करंट मेटल-संलग्न स्विचगियर और कंट्रोलगियर
● DL/T 404 इंडोर एसी हाई वोल्टेज स्विचगियर पैनल
● IEC 62271-200:2003 1kV से ऊपर और 52kV तक के रेटेड वोल्टेज के लिए AC मेटल-संलग्न स्विचगियर और कंट्रोलगियर 1016001/003-0000-00 12kV, 24kV के लिए स्टेट ग्रिड कॉरपोरेशन ऑफ चाइना का सामग्री खरीद मानक
● 1016001/003-0000-00 12KV,24kV 40.5kV हाई वोल्टेज स्विचगियर के लिए स्टेट ग्रिड कॉरपोरेशन ऑफ चाइना के सामग्री खरीद मानक 1016001/003-0000-00 सामान्य तकनीकी विशिष्टताएँ
● परिवेश का तापमान: अधिकतम तापमान 40℃ है, न्यूनतम तापमान -25℃ है, और 24 घंटों के भीतर मापा गया औसत मान 35℃ से अधिक नहीं है;
● सापेक्ष आर्द्रता: 24 घंटों के भीतर मापी गई सापेक्ष आर्द्रता का औसत मान 95% से अधिक नहीं होगा, और मासिक सापेक्ष आर्द्रता का औसत मान 90% से अधिक नहीं होगा।
● उच्च आर्द्रता के दौरान तापमान तेजी से बदलने पर संघनन हो सकता है। 24 घंटे के भीतर मापा गया जल वाष्प दबाव का औसत मूल्य 2.2kPa से अधिक नहीं होगा, और मासिक जल वाष्प दबाव का औसत मूल्य 1.8kPa से अधिक नहीं होगा;
● ऊंचाई: 1000 मीटर से अधिक नहीं;
● भूकंपीय तीव्रता: 8 डिग्री से अधिक नहीं;
● द्वितीयक प्रणाली में प्रेरित विद्युत चुम्बकीय हस्तक्षेप का आयाम 1.6kV से अधिक नहीं होगा;
● आसपास की हवा स्पष्ट रूप से धूल, धुआं, संक्षारक और दहनशील गैसों, भाप या नमक धुंध से प्रदूषित नहीं होती है।
नोट: जब उपयोग की शर्तें उपरोक्त प्रावधानों से अधिक हो जाती हैं, तो उपयोगकर्ता के साथ परामर्श के माध्यम से समाधान निर्धारित किया जा सकता है। RM6-40.5 RM6-40.5 पूरी तरह से संलग्न पूर्ण इंसुलेटेड गैस भरा रिंग मुख्य इकाई
|
नहीं। |
वस्तु |
इकाई |
तकनीकी पैरामीटर |
|||
|
1 |
रेटेड वोल्टेज |
के। वी |
12 |
40.5 |
||
|
2 |
वर्तमान मूल्यांकित |
A |
1250~3150 |
1250~2500 |
||
|
3 |
मूल्यांकन आवृत्ति |
हर्ट्ज |
50 |
|||
|
4 |
रेटेड कम समय में करंट झेलने वाला |
के/बनाम |
25、31.5 |
|||
|
5 |
रेटेड शिखर धारा का सामना करता है |
के.ए |
63、80 |
|||
|
6 |
रेटेड शॉर्ट-सर्किट वर्तमान अवधि |
S |
4 |
|||
|
7 |
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
के.ए |
25、31.5 |
|||
|
8 |
रेटेड शॉर्ट-सर्किट मेकिंग करंट |
के.ए |
63、80 |
|||
|
9 |
उभरने की अवधि |
S |
0.5 |
|||
|
10 |
यांत्रिक जीवन |
परिपथ वियोजक |
समय |
2000 |
10000 |
|
|
पृथक्करण स्विच |
3000 |
|||||
|
ग्राउंडिंग स्विच |
3000 |
|||||
|
11 |
सर्किट ब्रेकर का विद्युत जीवन |
समय |
30 |
|||
|
12 |
रेटेड भरा हुआ गैस दबाव (20℃ पर गेज दबाव) |
एमपीए |
0.05 |
|||
|
13 |
न्यूनतम कार्यात्मक दबाव (गेज) 20℃ पर दबाव) |
0.03 |
||||
|
14 |
SF6 गैस की वार्षिक रिसाव दर |
|
≤0.5% |
|||
|
15 |
रेटेड इन्सुलेशन स्तर |
रेटेड बिजली आवृत्ति वोल्टेज का सामना करती है (1 मिनट) (प्रभावी) |
चरण दर चरण, चरण से ज़मीन |
के। वी |
42 |
95 |
|
पृथक दूरी, वैक्यूम खोलना |
48 |
118 |
||||
|
रेटेड बिजली आवेग वोल्टेज (पीक) का सामना करता है |
चरण दर चरण, चरण से ज़मीन |
के। वी |
75 |
185 |
||
|
पृथक्करण दूरी, निर्वात उद्घाटन |
85 |
215 |
||||
|
16 |
सहायक नियंत्रण सर्किट |
रेटेड वोल्टेज |
V |
12 |
40.5 |
|
|
1 मिनट की शक्ति आवृत्ति वोल्टेज का सामना करती है |
|
1250~3150 |
1250~2500 |
|||
|
17 |
अलमारी सुरक्षा ग्रेड |
कैबिनेट आवास |
|
50 |
||
|
गैस से भरा डिब्बा |
|
25、31.5 |
||||
|
18 |
संचालन निरंतरता के नुकसान की श्रेणी |
A |
63、80 |
|||
|
19 |
तापमान वृद्धि परीक्षण |
|
4 |
|||
|
20 |
मुख्य सर्किट प्रतिरोध |
1250 |
उΩ |
25、31.5 |
||
|
2000 |
年 |
|||||
|
2500 |
0.5 |
|||||
|
3150 |
2000 |
10000 |
||||
|
21 |
आंशिक स्राव होना |
परीक्षण वोल्टेज |
के। वी |
3000 |
||
|
एकल इन्सुलेट तत्व |
पीसी |
3000 |
||||
|
पूरा समुच्चय |
30 |
|||||
|
22 |
सेवा जीवन |
|
0.05 |
|||
RM6-40.5
RM6-40.5 पूरी तरह से संलग्न पूर्ण इंसुलेटेड गैस भरा रिंग मुख्य इकाई
टिप्पणी:
1. 40.5kV/2000A का रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट 31.5kA है; 12kV/3150A का रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट 31.5kA है;
2. वर्तमान ट्रांसफार्मर के रेटेड पीक करंट झेलने वाले और रेटेड शॉर्ट-टाइम करंट झेलने वाले मापदंडों का अलग-अलग मूल्यांकन किया जाएगा;
3. सर्किट प्रतिरोध बस कपलर सॉकेट (बस कपलर सहित) की आउटगोइंग लाइन से केबल सॉकेट (वर्तमान डिवाइस सहित) के आउटगोइंग लाइन साइड तक मापा गया मापा मूल्य को संदर्भित करता है। जब बस कपलर और वर्तमान डिवाइस शामिल नहीं हैं, तालिका में मान 20 से घटाया जाना चाहिए।
1.छोटा बस कक्ष
2.उपकरण कक्ष
3. मुख्य बस का गैस भरा डिब्बा
4.स्टेशन डिस्कनेक्टर
5.ऑपरेटिंग तंत्र कक्ष
6.सर्किट ब्रेकर
7. सर्किट ब्रेकर का गैस भरा कम्पार्टमेंट
8.केबल रूम
9.वर्तमान ट्रांसफार्मर
10.केबल
11.सीएम-35 लाइटनिंग अरेस्टर
12.प्रेशर रिलीज चैनल
13.केबल प्लग
14.केबल सॉकेट
15. सॉकेट प्लग का परीक्षण करें
16. टेस्ट सॉकेट
17.शाखा बस
18.दबाव राहत उपकरण
19.मुख्य बस
20.बस कपलर सॉकेट
21.बस कपलर
टिप्पणी:
ए(कैबिनेट चौड़ाई): 600 मिमी, 800 मिमी;
बी(कैबिनेट गहराई): 12 केवी के लिए 1420 गहराई; 40.5kV के लिए 1620 गहराई।
