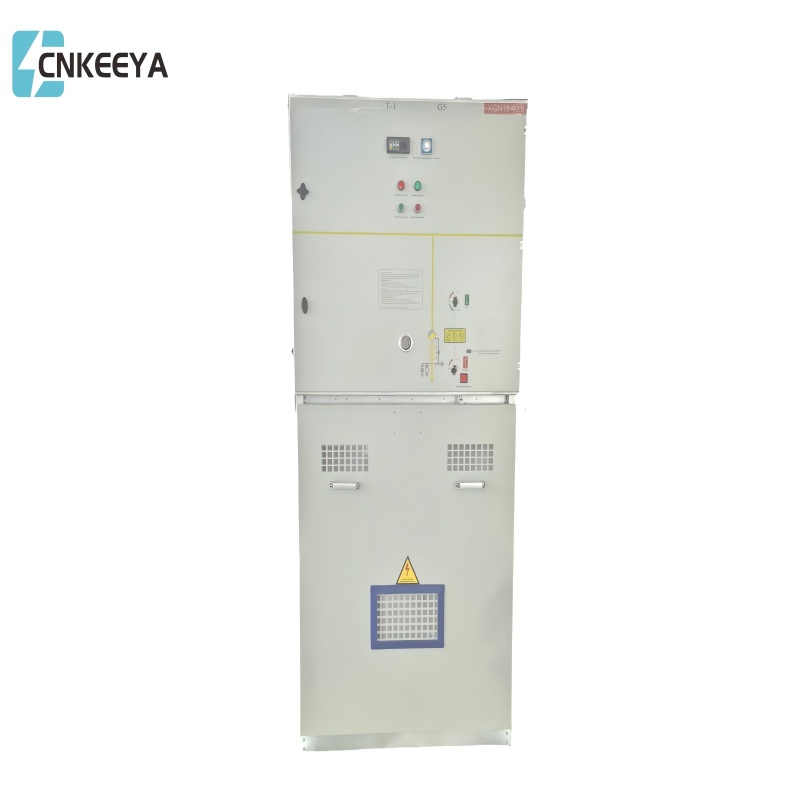

पूर्ण धातु संलग्न रिंग मुख्य इकाई
  • पूर्ण धातु संलग्न रिंग मुख्य इकाईपूर्ण धातु संलग्न रिंग मुख्य इकाई

पूर्ण धातु संलग्न रिंग मुख्य इकाई

Keeya, एक प्रतिष्ठित निर्माता, गर्व से फुल मेटल एनक्लोज्ड रिंग मेन यूनिट प्रस्तुत करता है, जो लागत प्रभावी समाधानों के साथ उन्नत तकनीक का मिश्रण है। हम प्रतिस्पर्धी कीमतों पर उच्च गुणवत्ता वाले उत्पादों को वितरित करने को प्राथमिकता देते हैं, यह सुनिश्चित करते हुए कि हमारी पूर्ण धातु संलग्न रिंग मुख्य इकाइयाँ विश्वसनीय और किफायती समाधान के रूप में सामने आती हैं। पूरी तरह से धातु-संलग्न रिंग मुख्य इकाइयों के क्षेत्र में शीर्ष पायदान की विनिर्माण विशेषज्ञता, लागत-प्रभावशीलता और उत्कृष्टता तक पहुंचने के लिए कीया के साथ साझेदारी। उन नवीन समाधानों के लिए हम पर भरोसा करें जो आपके बजट के भीतर रहते हुए आपकी आवश्यकताओं को पूरा करते हैं।

नमूना: XGN□-24KV

जांच भेजें

उत्पाद वर्णन

कीया, एक अग्रणी निर्माता, गर्व से फुल मेटल एनक्लोज्ड रिंग मेन यूनिट प्रस्तुत करता है, जो लागत-प्रभावशीलता की प्रतिबद्धता के साथ अत्याधुनिक तकनीक का संयोजन करता है। उच्च गुणवत्ता वाले उत्पाद उपलब्ध कराने के प्रति हमारा समर्पण प्रतिस्पर्धी कीमतों पर हमारे फोकस से मेल खाता है। कीया पूर्ण धातु संलग्न रिंग मुख्य इकाइयों के क्षेत्र में लागत-कुशल समाधान के लिए एक विश्वसनीय स्रोत के रूप में खड़ा है। गुणवत्ता और सामर्थ्य दोनों को प्राथमिकता देने वाले शीर्ष स्तरीय उत्पादों तक पहुँचने के लिए हमारे साथ भागीदार बनें।


मुख्य ट्रांसफार्मर की क्षमता बढ़ाएं और सबस्टेशन की बिजली आपूर्ति क्षमता में सुधार करें।

वितरण लाइनों की विद्युत पारेषण क्षमता में सुधार करें और वितरण लाइनों की संख्या कम करें।

मध्यम वोल्टेज लाइनों की बिजली आपूर्ति त्रिज्या बढ़ाएँ।

मध्यम वोल्टेज पावर ग्रिड की बिजली आपूर्ति गुणवत्ता में सुधार करें।

मध्यम वोल्टेज पावर ग्रिड की बिजली हानि को कम करें।

अलौह धातुओं और भूमि संसाधनों को बचाएं।


मॉडल और अर्थ


सेवा शर्त

● ऊंचाई: ≤1000 मी

परिवेश तापमान: अधिकतम परिवेश तापमान +40℃, न्यूनतम परिवेश तापमान -35℃, अधिकतम दैनिक तापमान अंतर 25℃;

● सापेक्ष आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता ≤95%, मासिक औसत सापेक्ष आर्द्रता ≤90%;

● भूकंपीय तीव्रता: 8 डिग्री;

सिस्टम की रेटेड आवृत्ति: 50HZ;

SF6 की वार्षिक रिसाव दर: ≤0.1%;

संलग्नक सुरक्षा ग्रेड: IP3X;

● नोट: उपरोक्त शर्तों से परे इस उत्पाद को ऑर्डर करते समय, कृपया हमारी कंपनी से परामर्श करें।


कार्यकारी मानक

● जीबी/टी156 मानक वोल्टेज

● जीबी 311.1 इन्सुलेशन समन्वय-भाग 1: परिभाषाएँ, सिद्धांत और नियम;

● GB 38043.6kV~40.5kV 3.6kV से ऊपर और 40.5kV से कम रेटेड वोल्टेज के लिए उच्च-वोल्टेज प्रत्यावर्ती धारा स्विच जीबी 3906 3.6 केवी से ऊपर और 40.5 केवी सहित रेटेड वोल्टेज के लिए अल्टरनेटिंग-करंट मेटल-संलग्न स्विचगियर और कंट्रोलगियर;

● जीबी/टी 11022 हाई-वोल्टेज स्विचगियर और कंट्रोलगियर मानकों के लिए सामान्य विशिष्टताएँ;

● जीबी/टी 12,022 औद्योगिक उपयोग के लिए सल्फर हेक्साफियोराइड;

● GB16926 उच्च-वोल्टेज प्रत्यावर्ती धारा स्विच-फ़्यूज़ संयोजन;

● DL/T 404 इंडोर एसी हाई वोल्टेज स्विचगियर पैनल पूरी तरह से धातु से घिरी रिंग मुख्य इकाई


तकनीकी मापदण्ड

नहीं।

नाम

इकाई

लोड स्विच कैबिनेट

स्विच-फ़्यूज़ संयोजन कैबिनेट

1

रेटेड वोल्टेज

के। वी

24

2

मूल्यांकन आवृत्ति

हर्ट्ज

50

3

वर्तमान मूल्यांकित

A

630

125

4

रेटेड लोड ब्रेकिंग करंट

A

630

125

5

रेटेड कम समय में करंट झेलने में (प्रभावी)(3s)

के.ए

20

6

रेटेड शिखर धारा का सामना करता है

के.ए

50

7

बंद लूप ब्रेकिंग करंट

A

630

8

अधिकतम स्थानांतरण धारा

A


31.5

9

भावी शॉर्ट-सर्किट टूटना फ़्यूज़ की धारा (प्रभावी)

के.ए


1400

10

ग्राउंडिंग स्विच के करंट को 2s कम समय में झेलना

के.ए

20

11

वर्तमान ब्रेकिंग समय का मूल्यांकन किया गया

समय

≥100

12

यांत्रिक जीवन

लोड स्विच

≥2000

ग्राउंडिंग स्विच

≥2000

13

SF6 गैस की वार्षिक रिसाव दर

SF6 गैस की वार्षिक रिसाव दर

%

≤0.1






14

रेटेड कम समय की बिजली आवृत्ति वोल्टेज का सामना करती है (प्रभावी)

अलग-थलग दूरी के पार

के। वी

64(79)

स्विच खोलने की दूरी

के। वी

64(79)

चरण को चरण, चरण से ज़मीन तक

के। वी

50(65)

रेटेड लाइटनिंग एमपल्स वोल्टेज (पीक) का सामना करता है

अलग-थलग दूरी के पार

के। वी

110(145)

स्विच खोलने की दूरी

के। वी

110(145)

चरण को चरण, चरण से ज़मीन तक

के। वी

95(125)

15

तापमान वृद्धि सीमा

K

GB/T11022 के अनुसार

16

संचालन तंत्र


मैनुअल, या इलेक्ट्रिक प्लस मैनुअल

17

ऑपरेटिंग वोल्टेज

V

अनुशंसित DC110, वैकल्पिक DC24 या DC48 AC220

18

कैबिनेट में इंसुलेटिंग भागों की क्रीपेज दूरी

मिमी/के.वी

≥20(24kV)220(per24kV के अनुसार गणना)

19

संलग्नक सुरक्षा ग्रेड


आईपी3एक्स

20

नंगे कंडक्टर की साफ़ हवा की दूरी (चरण से ज़मीन और चरण से चरण)

मिमी

≥180

21

रेटेड केबल चार्जिंग ब्रेकिंग करंट

A

25

22

का स्विचिंग प्रेरण धारा नो-लोड ट्रांसफार्मर

A

0~15ए

23

अतुल्यकालिक रूप से खुलना और बंद होना

एमएस

<5

24

मुख्य सर्किट प्रतिरोध (फ्यूज को छोड़कर)

एमΩ

<140

नोट: स्विच-फ़्यूज़ संयोजन की रेटेड धारा का उपयोग लोड स्विच और चयनित फ़्यूज़ के पूर्ण संयुक्त उपकरण के लिए किया जाता है। ब्रैकेट के बाहर का डेटा कम प्रतिरोध के माध्यम से तटस्थ बिंदु ग्राउंडिंग सिस्टम को संदर्भित करता है, और ब्रैकेट के अंदर का डेटा संदर्भित करता है चाप दमन कुंडल के माध्यम से तटस्थ बिंदु ग्राउंडिंग या अनग्राउंडेड सिस्टम तक।


पूरी तरह से धातु से घिरी रिंग मुख्य इकाई

रूपरेखा का आकार


इनकमिंग (आउटगोइंग) लाइन कैबिनेट की रूपरेखा आरेख

स्विच कैबिनेट का उद्देश्य

कैबिनेट की चौड़ाई (मिमी)

कैबिनेट की गहराई (मिमी)

कैबिनेट की ऊंचाई (मिमी)

आने वाली अलमारी

750

1020

1900

निवर्तमान कैबिनेट

500

1020

1900

अलमारी

500

1020

1900

बसकपल कैबिनेट

500

1020

1900

वाइस बस युगल कैबिनेट

500

1020

1900

बस संक्रमण कैबिनेट

500

1020

1900

पैमाइश अलमारी

1120

1020

1900

टिप्पणी:

1. स्विच कैबिनेट की नाममात्र गहराई में दरवाजे के पैनल के सभी बाहरी किनारे शामिल हैं (उत्तल तत्वों, ताले, पिन और दरवाजे के पैनल के उत्तल भागों को छोड़कर)

2. स्विच कैबिनेट की नाममात्र ऊंचाई, जिसमें सिर के सभी बाहरी किनारे (उत्तल रिंगों को छोड़कर) शामिल हैं
