समर्पित आपूर्तिकर्ताओं के रूप में, हम स्थिरता और नवाचार को प्राथमिकता देते हैं और हमारे पर्यावरण अनुकूल गैस इंसुलेटेड मेटल संलग्न स्विचगियर पर्यावरणीय प्रभाव को कम करते हुए कुशल और विश्वसनीय विद्युत वितरण सुनिश्चित करते हैं। उन्नत प्रौद्योगिकी, पर्यावरण-अनुकूल प्रथाओं और विश्वसनीय स्विचगियर समाधानों के लिए कीया के साथ साझेदारी करें जो उद्योग की बढ़ती जरूरतों को पूरा करते हैं।

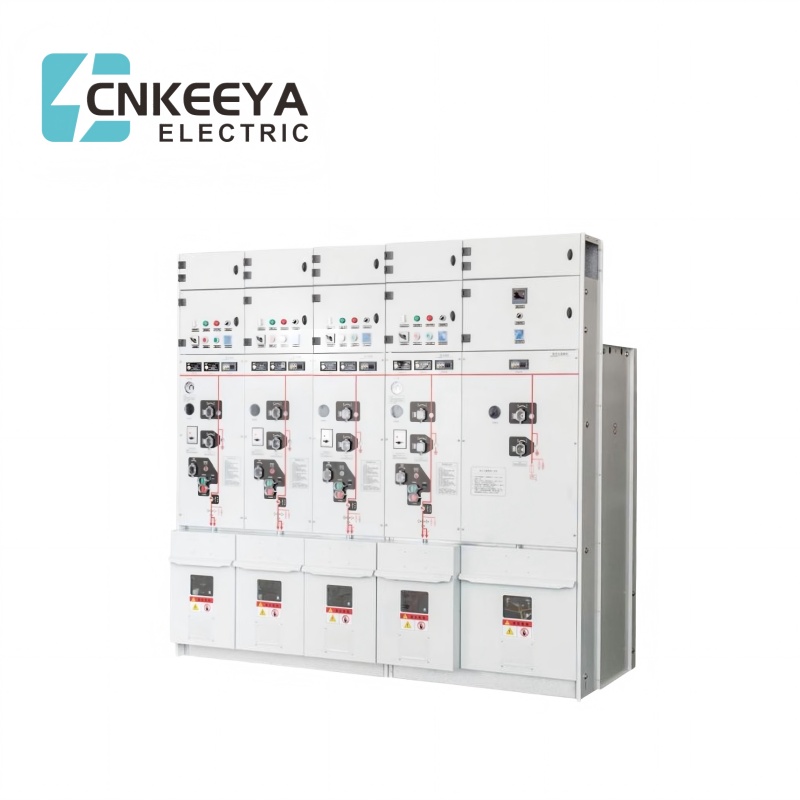

पर्यावरण अनुकूल गैस इंसुलेटेड मेटल संलग्न स्विचगियर
कीया, चीन स्थित एक प्रमुख आपूर्तिकर्ता, अत्याधुनिक और पर्यावरण अनुकूल गैस इंसुलेटेड मेटल एनक्लोज्ड स्विचगियर समाधान प्रदान करता है। Air12 श्रृंखला पर्यावरण के अनुकूल गैस इंसुलेटेड मेटल संलग्न स्विचगियर आर्क बुझाने के लिए एक वैक्यूम आर्क बुझाने वाले कक्ष को अपनाता है, जिसमें मुख्य इन्सुलेशन माध्यम के रूप में पर्यावरण के अनुकूल गैस, थोड़ी मात्रा में ठोस इन्सुलेशन समर्थन और मुख्य सर्किट होता है। बिना किसी एनकैप्सुलेशन के, यह सामान्य ऑपरेशन के दौरान शून्य गेज दबाव या थोड़ा सकारात्मक दबाव पर होता है (एयर बॉक्स का दबाव 0.02MPa है), और चरणों के बीच इन्सुलेशन क्षमता शून्य गेज दबाव पर वायु इन्सुलेशन आवश्यकता को पूरा करती है।
पर्यावरण के अनुकूल गैस इंसुलेटेड मेटल संलग्न स्विचगियर आमतौर पर इस्तेमाल किया जाने वाला तीन-चरण एसी बुद्धिमान पर्यावरण-अनुकूल गैस इंसुलेटेड कैबिनेट है, और स्विचगियर के विभिन्न पूर्ण सेटों में व्यापक रूप से उपयोग किया जाता है। घरेलू आबादी की सघनता के साथ, बिजली बाजार का मिलान होना चाहिए, और बाजार के विकास के साथ पर्यावरण के अनुकूल गैस इंसुलेटेड स्विचगियर की मांग भी बढ़ेगी; बाज़ार की संभावनाओं को अभी भी विकसित करने की आवश्यकता है। साथ ही, डेटा संग्रह और नियंत्रण, डेटा प्रोसेसिंग और भंडारण, ऑनलाइन निगरानी और स्विचगियर के उन्नत विश्लेषण जैसे कई कार्यों के एकीकरण के कारण, उत्पाद वितरण नेटवर्क की ऑनलाइन बुद्धिमान निगरानी और प्रबंधन प्रदान करता है, जिससे इसे संचालित करने में सक्षम बनाया जा सकता है। एक सुरक्षित, विश्वसनीय, उच्च-गुणवत्ता और कुशल राज्य, बिजली प्रणाली वितरण नेटवर्क की दूरस्थ निगरानी, नियंत्रण और प्रबंधन प्राप्त करना, और पावर ग्रिड अनुकूलन, बिजली सुरक्षा, ऊर्जा प्रबंधन, और ऊर्जा संरक्षण और खपत में कमी की आवश्यकताओं को पूरा करना; इस प्रणाली का उपयोग परिवहन, कारखानों, अस्पतालों, स्कूलों, इमारतों, आवासीय समुदायों और वाणिज्यिक भवनों जैसे बुद्धिमान बिजली वितरण क्षेत्रों में भी व्यापक रूप से किया जा सकता है।
पर्यावरण-अनुकूल गैस इंसुलेटेड धातु संलग्न स्विचगियर
एयर-12 श्रृंखला पर्यावरण-अनुकूल गैस इंसुलेटेड धातु संलग्न स्विचगियर आर्क को बुझाने के लिए वैक्यूम आर्क-बुझाने वाले कक्ष को अपनाता है। पर्यावरण-अनुकूल गैस मुख्य इन्सुलेट माध्यम है, जिसमें थोड़ी मात्रा में ठोस इन्सुलेशन समर्थन होता है, और मुख्य सर्किट मुक्त होता है कोई भी एनकैप्सुलेशन। सामान्य ऑपरेशन में, यह शून्य गेज दबाव या माइक्रो पॉजिटिव दबाव है (एयर बॉक्स का वायु दबाव ≤0.02MPa है), और चरण से जमीन तक और चरणों के बीच की इन्सुलेशन क्षमता शून्य गेज के तहत वायु इन्सुलेशन आवश्यकताओं को पूरा करती है दबाव।
पर्यावरण-अनुकूल गैस इंसुलेटेड धातु संलग्न स्विचगियर एक तीन-चरण एसी बुद्धिमान पर्यावरण-अनुकूल गैस इंसुलेटेड कैबिनेट है जो आमतौर पर उपयोग किया जाता है, और स्विचगियर के विभिन्न पूर्ण सेटों में व्यापक रूप से उपयोग किया जाता है। घरेलू आबादी की एकाग्रता के साथ, बिजली बाजार का मिलान होना चाहिए, और बाजार के विकास के साथ पर्यावरण-अनुकूल गैस इंसुलेटेड स्विचगियर की मांग भी बढ़ रही है, बाजार की क्षमता विकसित होनी बाकी है। साथ ही, चूंकि उत्पाद डेटा अधिग्रहण और नियंत्रण, डेटा प्रोसेसिंग और जैसे कई कार्यों को एकीकृत करता है। भंडारण, स्विचगियर की ऑनलाइन निगरानी और उन्नत विश्लेषण, यह वितरण नेटवर्क की ऑनलाइन बुद्धिमान निगरानी और प्रबंधन करता है, जिससे वितरण नेटवर्क एक सुरक्षित, विश्वसनीय, उच्च गुणवत्ता और कुशल स्थिति में संचालित होता है, जिससे दूरस्थ निगरानी, नियंत्रण और प्रबंधन का एहसास होता है। बिजली प्रणाली का वितरण नेटवर्क, और पावर ग्रिड अनुकूलन, बिजली सुरक्षा, बिजली प्रबंधन, ऊर्जा संरक्षण और खपत में कमी की आवश्यकताओं को साकार करना। इस प्रणाली का उपयोग परिवहन, कारखानों, अस्पतालों, स्कूलों, इमारतों, आवासीय क्षेत्रों, वाणिज्यिक में भी व्यापक रूप से किया जा सकता है। कार्यालय भवन और अन्य बुद्धिमान विद्युत वितरण क्षेत्र।
● अधिकतम तापमान: +40℃
● न्यूनतम तापमान: -25℃
● 24 घंटे का औसत तापमान: ≤35℃
● अधिकतम औसत सापेक्ष आर्द्रता: 24 घंटे औसत ≤95%, मासिक औसत ≤90%
● ऊंचाई: ≤1500 मीटर (पारंपरिक प्रकार, मानक गैस-भरने के दबाव के तहत), इसे ऊंचाई> 1500 मीटर के लिए विशेष निर्देशों की आवश्यकता होती है
● सामान्य उपयोग के माहौल से परे विशेष परिचालन स्थितियों के लिए, हम पहले से बातचीत कर सकते हैं।
एयर-12/टी630-25
पर्यावरण-अनुकूल गैस इंसुलेटेड धातु संलग्न स्विचगियर
|
नहीं। |
वस्तु |
मॉड्यूल सी |
मॉड्यूल एफ |
मॉड्यूल वी |
|
|
लोड स्विच |
स्विच-फ्यूज संयोजन |
वैक्यूम सर्किट ब्रेकर |
आइसोलेटिंग/ग्राउंडिंग स्विच |
||
|
1 |
रेटेड वोल्टेज |
12 |
|||
|
2 |
1 मिनट बिजली आवृत्ति वोल्टेज का सामना करती है |
42/48 |
|||
|
3 |
बिजली चमकना आवेग वोल्टेज का सामना करता है |
75/85 |
|||
|
4 |
वर्तमान मूल्यांकित |
630 |
125* |
630 |
630 |
|
5 |
तोड़ने की क्षमता |
|
|
|
|
|
6 |
बंद लूप ब्रेकिंग करंट |
630 |
|
|
|
|
7 |
केबल चार्जिंग ब्रेकिंग करंट |
135 |
|
|
|
|
8 |
5% सक्रिय लोड ब्रेकिंग करंट |
31.5 |
|
|
|
|
9 |
अर्थ फॉल्ट ब्रेकिंग करंट |
200 |
|
|
|
|
10 |
शॉर्ट सर्किट से करंट टूट गया |
|
31.5* |
25 |
|
|
11 |
रेटेड स्थानांतरण वर्तमान |
|
1500 |
|
|
|
2 |
अधिकतम चालू बंद उपयोग चयनित |
|
125 |
|
|
|
13 |
शॉर्ट सर्किट से करंट लग रहा है |
63 |
80* |
25 |
|
|
14 |
करंट झेलने में कम समय लगता है |
25 |
|
25 |
25 |
|
15 |
शॉर्ट सर्किट अवधि |
4 |
|
4 |
4 |
|
16 |
यांत्रिक जीवन |
5000 |
5000 |
10000 |
3000 |
|
17 |
गैस दाब |
0.025(20℃) |
|||
|
18 |
वार्षिक रिसाव दर |
≤0.05% |
|||
|
19 |
चाप-बुझाने की विधि |
वैक्यूम आर्क बुझाने |
|||
|
20 |
सुरक्षा का स्तर |
IP67/3X (एयर बॉक्स/हाउसिंग) |
|||
एयर-12/टी630-25
पर्यावरण-अनुकूल गैस इंसुलेटेड धातु संलग्न स्विचगियर
|
|
1-रास्ता |
2 रास्ते |
3-तरफा |
4 तरफा |
5-वे |
|
डब्ल्यू(मिमी) |
371 |
696 |
1021 |
1346 |
1671 |
|
हम्म) |
1336 |
||||
|
डी(मिमी) |
850(टोटा एल935) |
||||
बाहरी कमरा धातु का खोल या सीमेंट का खोल हो सकता है।
विशिष्ट आयामों को अलमारियों के संयोजन के अनुसार व्यवस्थित किया जाएगा।
