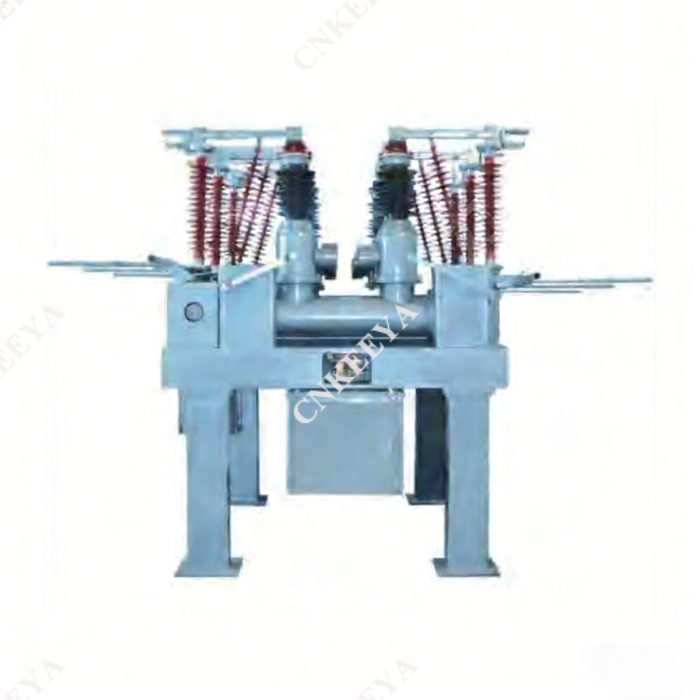

ZWC□-40.5Z/1600A-31.5kA प्रकार आउटडोर संलग्न संयुक्त विद्युत उपकरण

सिंहावलोकन

 1.1 ZWC□-40.5Z/1600A-31.5kA प्रकार का आउटडोर संलग्न संयुक्त विद्युत उपकरण एक एकीकृत स्विचगियर असेंबली है जिसमें बाहरी इन्सुलेशन माध्यम के रूप में हवा और आर्क-बुझाने वाले माध्यम के रूप में SF₆ गैस होती है। इसका उपयोग 40.5kV तीन-चरण एसी बिजली पारेषण और वितरण प्रणालियों के नियंत्रण और सुरक्षा के लिए किया जाता है, और यह टाई सर्किट ब्रेकर के रूप में और स्विचिंग कैपेसिटर बैंकों के परिदृश्यों में भी उपयोग के लिए उपयुक्त है। यह उत्पाद शहरी सबस्टेशनों, औद्योगिक सबस्टेशनों और भूमि बाधाओं वाले पहाड़ी सबस्टेशनों के लिए आदर्श है। इसमें निम्नलिखित फायदे हैं:

 सर्किट ब्रेकर, डिस्कनेक्टर्स, अर्थिंग स्विच, करंट ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर, सर्ज अरेस्टर, फ़्यूज़, बसबार और अन्य घटकों को एक कॉम्पैक्ट संरचना का दावा करते हुए, ग्राउंडेड स्टील स्ट्रक्चरल सपोर्ट पर व्यवस्थित रूप से एकीकृत किया गया है।

 यह स्प्लिट-प्रकार के उपकरणों की जगह का केवल 30% से 50% घेरता है, जिससे भूमि की बचत होती है और परियोजना निर्माण लागत कम हो जाती है।

 पूरा बे फैक्ट्री प्रीफैब्रिकेटेड है, असेंबली और कमीशनिंग को फैक्ट्री से पूरा किया जाता है और इंस्टॉलेशन अवधि को छोटा करते हुए, इंस्टॉलेशन साइट पर वितरित किया जाता है।

 पूर्ण सिद्ध प्रदर्शन के साथ उच्च-प्रदर्शन आर्क-बुझाने वाले कक्ष, वोल्टेज ट्रांसफार्मर, समग्र इंसुलेटर सर्ज अरेस्टर और डिस्कनेक्टर्स को अपनाया जाता है, जो मूल रूप से रखरखाव-मुक्त संचालन और उच्च विश्वसनीयता का एहसास कराता है।

 फ़ैक्टरी-पूर्वनिर्मित स्व-सहायक बसबारों का उपयोग बेज़ के बीच किया जाता है, जिससे उपयोगकर्ता को सहायक फ़्रेम बनाने की आवश्यकता समाप्त हो जाती है।

 लेआउट लचीला है और विभिन्न वायरिंग मोड के अनुकूल है।

 रखरखाव या प्रतिस्थापन के लिए सर्किट ब्रेकर को एकीकृत रूप से नीचे की ओर फहराया जा सकता है, जिससे शरीर की खराबी के कारण बिजली कटौती का समय 3 घंटे से भी कम हो जाता है।

 1.2 ZWC□-40.5 निम्नानुसार उच्च गुणवत्ता वाले घटकों और प्रणालियों से सुसज्जित है:

 31.5kA की ब्रेकिंग क्षमता और 3 चक्रों के कुल ब्रेकिंग समय के साथ स्व-ऊर्जा आर्क-बुझाने वाला कक्ष; इसमें एक सरल और विश्वसनीय संरचना है और यह पूरी क्षमता से 20 गुना ब्रेकिंग प्राप्त कर सकता है।

 सीटीबी ऑल-स्प्रिंग ऑपरेटिंग तंत्र, स्विचगियर के लिए "तेल-मुक्त" आवश्यकता का अनुपालन; इसमें उत्कृष्ट यांत्रिक विशेषताएं, एक कॉम्पैक्ट संरचना और उच्च विश्वसनीयता है, और इसे राष्ट्रीय पेटेंट प्राप्त हुआ है और एक वैज्ञानिक और तकनीकी उत्पाद के रूप में सम्मानित किया गया है।

 सभी डिस्कनेक्टर्स मिश्रित इंसुलेटर से सुसज्जित हैं और उच्च सादगी और विश्वसनीयता के साथ एकल-हाथ वाली सीधी रोटरी संरचना को अपनाते हैं; सेल्फ-फोर्स ग्रेफाइट सिल्वर-प्लेटेड बिखरी हुई तांबे की संपर्क उंगलियों का उपयोग किया जाता है, जिसमें अच्छा संरचनात्मक तनाव प्रदर्शन, मजबूत वर्तमान-वहन क्षमता और रखरखाव-मुक्त संचालन शामिल है।

 सभी उजागर धातु भागों को उन्नत संक्षारण रोधी तकनीक से उपचारित किया जाता है, जिससे यह सुनिश्चित होता है कि सामान्य प्रदूषित परिस्थितियों में 20 वर्षों तक कोई जंग न लगे।

 1.3 ZWC□-40.5 राष्ट्रीय मानकों GB1984-2003, GB11032-89 और GB1985-2004 का अनुपालन करता है, और अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (IEC) मानकों IEC56, IEC99-4, IEC129 और IEC694 की आवश्यकताओं को पूरा करता है। अन्य सभी आंतरिक घटक अपनी-अपनी मानक आवश्यकताओं को पूरा करते हैं।

 संरचना और कार्य सिद्धांत

 2.1 यह उत्पाद बाहरी अनुप्रयोग के लिए डिज़ाइन किया गया है। परिचालन पर्यावरणीय स्थितियाँ इस प्रकार हैं

 एक। ऊंचाई: 2000 मीटर से अधिक नहीं (आदेश देने पर परक्राम्य)

 बी। परिवेश का तापमान: -40℃ ~ +40℃

 सी। सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं, मासिक औसत 90% से अधिक नहीं (25℃ पर)

 डी। हवा की गति: 35m/s से अधिक नहीं

 ई. प्रदूषण वर्ग: चतुर्थ श्रेणी, नाममात्र क्रीपेज दूरी 31 मिमी/केवी से अधिक

 एफ। कोई ज्वलनशील, विस्फोटक, रासायनिक रूप से संक्षारक या गंभीर कंपन वाला वातावरण नहीं

 जी। भूकंपीय तीव्रता: ग्रेड 8 से अधिक नहीं

 एच। बर्फ कोटिंग की मोटाई: 10 मिमी से अधिक नहीं
