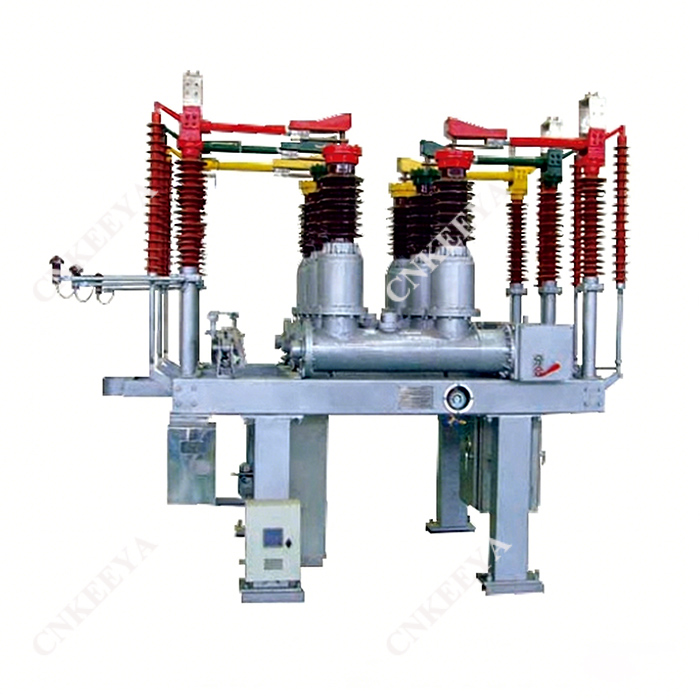

ZCW10-40.5L प्रकार आउटडोर संलग्न संयुक्त विद्युत उपकरण

 सिंहावलोकन

ZCW10-40.5L प्रकार आउटडोर संलग्न संयुक्त विद्युत उपकरण संयोजन विद्युत उपकरणों का एक पूरा सेट है जो बाहरी इन्सुलेशन के रूप में हवा का उपयोग करता है SF6 गैस आर्क बुझाने वाले माध्यम के रूप में। तीन-चरण एसी के लिए 72.5 केवी ट्रांसमिशन और वितरण प्रणालियों के नियंत्रण और सुरक्षा का उपयोग सर्किट ब्रेकर को जोड़ने और कैपेसिटर बैंकों को खोलने और बंद करने के लिए भी किया जा सकता है। शहरी सबस्टेशनों, उद्यम सबस्टेशनों और तंग भूमि उपयोग वाले पहाड़ी सबस्टेशनों के लिए उपयुक्त।

 संरचनात्मक विशेषताएँ

 सर्किट ब्रेकर एक बाहरी छोटी मंजिल टैंक संरचना है, जो CT35 स्प्रिंग संचालित तंत्र से सुसज्जित है; तंत्र को मुख्य निकाय के साथ संयोजन में स्थापित किया गया है, सरल स्थापना, सुविधाजनक डिबगिंग, विश्वसनीय संचालन और लगातार संचालन के लिए उपयुक्त; संस्था का जीवनकाल 10000 से अधिक बार है;

 संपीड़ित वायु चाप शमन संरचना को अपनाने से, तोड़ने की क्षमता विशेष रूप से मजबूत होती है, 40kA पर 12 बार संचयी ब्रेकिंग के साथ, चीन में उच्चतम के लिए एक रिकॉर्ड स्थापित करता है;

 विश्वसनीय सीलिंग प्रदर्शन, सीलिंग गास्केट का उपयोग करते हुए, गतिशील सील स्प्रिंग दबाव क्षतिपूर्ति संरचना के साथ "वी" आकार की सीलिंग रिंग को गोद लेती है, और ट्रांसफार्मर के द्वितीयक वायरिंग बोर्ड को एक संयुक्त उद्यम उद्यम द्वारा मिलान किया जाता है, जिसमें वार्षिक वायु रिसाव दर 0.5% से कम होती है;

 आंतरिक वर्तमान ट्रांसफार्मर 0.2 या 0.2 सेकंड के सटीकता स्तर के साथ उच्च चुंबकीय पारगम्यता वाले माइक्रोक्रिस्टलाइन मिश्र धातु से बना है। उपयोगकर्ता की आवश्यकता के अनुसार, 12 ट्रांसफार्मर जोड़े जा सकते हैं। बिना रीजनिशन के 50 किलोमीटर लंबी अनलोडेड लाइन के लिए उपयुक्त।

 आदेश देने के निर्देश

 सर्किट ब्रेकर मॉडल और विनिर्देश;

 रेटेड विद्युत पैरामीटर (वोल्टेज, करंट, ब्रेकिंग करंट, आदि)

 उपयोग के लिए पर्यावरणीय स्थितियाँ (परिवेश का तापमान, ऊंचाई, पर्यावरण प्रदूषण स्तर);

 ऑपरेटिंग तंत्र और मोटर वोल्टेज का ऑपरेटिंग वोल्टेज;

 आंतरिक या बाहरी वर्तमान ट्रांसफार्मर की मात्रा, वर्तमान अनुपात, स्तर संयोजन और द्वितीयक भार; स्पेयर पार्ट्स, विशेष उपकरण और उपकरण के नाम और मात्रा (अलग से ऑर्डर करने के लिए)।
