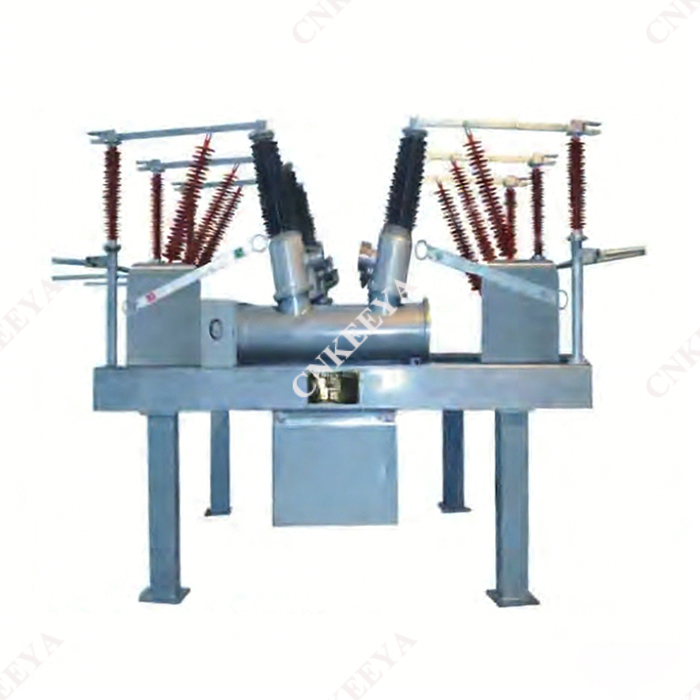

ZCW□-72.5/L प्रकार आउटडोर संलग्न SF₆ संयुक्त विद्युत उपकरण

 अनुरूप मानक

 GB156 मानक वोल्टेज

 GB311.1 हाई-वोल्टेज ट्रांसमिशन और वितरण उपकरण के लिए इन्सुलेशन समन्वय

 GB11022 हाई-वोल्टेज स्विचगियर और कंट्रोलगियर के लिए सामान्य तकनीकी आवश्यकताएँ

 GB1984 अल्टरनेटिंग-करंट हाई-वोल्टेज सर्किट ब्रेकर

 GB1985 अल्टरनेटिंग-करंट हाई-वोल्टेज डिस्कनेक्टर्स और अर्थिंग स्विच

 GB1207 वोल्टेज ट्रांसफार्मर

 GB1208 वर्तमान ट्रांसफार्मर

 अल्टरनेटिंग-करंट हाई-वोल्टेज सर्किट ब्रेकर ऑर्डर करने के लिए DL/T402 तकनीकी विशिष्टता

 वैकल्पिक-वर्तमान उच्च-वोल्टेज डिस्कनेक्टर्स और अर्थिंग स्विच के ऑर्डर के लिए DL/T486 तकनीकी विशिष्टता

 डीएल/टी593 हाई-वोल्टेज स्विचगियर और कंट्रोलगियर ऑर्डर करने के लिए सामान्य तकनीकी विशिष्टता

 मुख्य विशेषताएं

 ट्रांसफार्मर, सर्किट ब्रेकर, डिस्कनेक्टर्स, अर्थिंग स्विच, करंट ट्रांसफार्मर, एसएफ₆ वोल्टेज ट्रांसफार्मर, सर्ज अरेस्टर, बसबार और अन्य घटक एक कॉम्पैक्ट संरचना की विशेषता के साथ, ग्राउंडेड स्टील स्ट्रक्चरल सपोर्ट पर व्यवस्थित रूप से एकीकृत होते हैं।

 यह स्प्लिट-प्रकार के उपकरणों की जगह का केवल 30% ~ 50% घेरता है, जिससे भूमि की बचत होती है और परियोजना निर्माण लागत कम हो जाती है।

 पूरा बे फैक्ट्री प्रीफैब्रिकेटेड है, असेंबली और कमीशनिंग को फैक्ट्री से पूरा किया जाता है और इंस्टॉलेशन अवधि को छोटा करते हुए, इंस्टॉलेशन साइट पर वितरित किया जाता है।

 उच्च-प्रदर्शन चाप-बुझाने वाले कक्ष, एसएफ₆ वोल्टेज ट्रांसफार्मर और समग्र इन्सुलेटर सर्ज अरेस्टर को अपनाया जाता है, जो मूल रूप से रखरखाव-मुक्त संचालन और उच्च विश्वसनीयता का एहसास कराता है।

 फैक्ट्री-पूर्वनिर्मित स्व-सहायक बसबारों का उपयोग बे के बीच किया जाता है, जिससे स्टील फ्रेम और इंसुलेटर की आवश्यकता समाप्त हो जाती है।

 लेआउट लचीला है और विभिन्न वायरिंग मोड के अनुकूल है।

 परिचालन पर्यावरणीय स्थितियाँ

ZCW□-72.5/L प्रकार आउटडोर संलग्न SF₆ संयुक्त विद्युत उपकरण बाहरी अनुप्रयोग के लिए डिज़ाइन किया गया है और इसे घर के अंदर भी इस्तेमाल किया जा सकता है। परिचालन पर्यावरणीय स्थितियाँ इस प्रकार हैं:

 एक। ऊंचाई: 2000 मीटर से अधिक नहीं।

 बी। परिवेश का तापमान: -30℃ ~ +40℃ (-40℃ ~ +40℃ अनुरोध पर उपलब्ध)।

 सी। सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं, मासिक औसत 90% से अधिक नहीं (25℃ पर)।

 डी। हवा की गति: 35m/s से अधिक नहीं.

 ई. प्रदूषण वर्ग: वर्ग Ⅳ, चीनी मिट्टी के बरतन झाड़ी की क्रीपेज दूरी 1450 मिमी से अधिक (नाममात्र क्रीपेज दूरी 31 मिमी/केवी से अधिक)।

 एफ। कोई ज्वलनशील, विस्फोटक, रासायनिक रूप से संक्षारक या गंभीर कंपन वाला वातावरण नहीं।

 जी। भूकंपीय तीव्रता: ग्रेड 8 से अधिक नहीं।

 एच। बर्फ कोटिंग की मोटाई: 10 मिमी से अधिक नहीं।
