ZCW□-126/L ओपन-टाइप सल्फर हेक्साफ्लोराइड कम्पोजिट उपकरण

 सिंहावलोकन

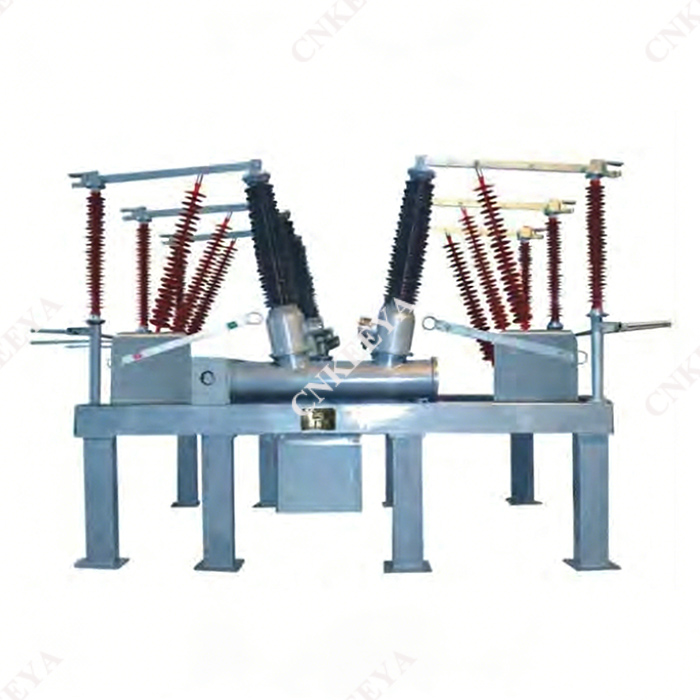

 1.1ZCW□-126/L ओपन-टाइप सल्फर हेक्साफ्लोराइड कम्पोजिट उपकरण संयोजन विद्युत उपकरण का एक पूरा सेट है जो बाहरी इन्सुलेशन के रूप में हवा का उपयोग करता है SF6 गैस आर्क बुझाने वाले माध्यम के रूप में। तीन-चरण एसी के लिए 126kV ट्रांसमिशन और वितरण प्रणालियों के नियंत्रण और सुरक्षा का उपयोग उन स्थितियों में भी किया जा सकता है जहां सर्किट ब्रेकर और कैपेसिटर बैंक जुड़े हुए हैं। शहरी सबस्टेशनों, उद्यम सबस्टेशनों और तंग भूमि उपयोग वाले पहाड़ी सबस्टेशनों के लिए उपयुक्त। इस उत्पाद में निम्नलिखित विशेषताएं हैं:

 1) ग्राउंडेड स्टील स्ट्रक्चर ब्रैकेट पर सर्किट ब्रेकर, आइसोलेटिंग स्विच, ग्राउंडिंग स्विच, करंट ट्रांसफार्मर, एसएफ 6 वोल्टेज ट्रांसफार्मर, लाइटनिंग अरेस्टर, बसबार और अन्य घटकों को व्यवस्थित रूप से संयोजित करें, जिसके परिणामस्वरूप एक कॉम्पैक्ट संरचना बनती है।

 2) यह विभाजित प्रकार के स्थान का केवल 30% -50% घेरता है, और इसमें भूमि बचाने और परियोजना लागत को कम करने की विशेषताएं हैं।

 3) पूरे अंतराल को फैक्ट्री में पूर्वनिर्मित किया जाता है, फैक्ट्री छोड़ने से पहले इकट्ठा और डिबग किया जाता है, और इंस्टॉलेशन चक्र को छोटा करने के लिए संपूर्ण रूप से इंस्टॉलेशन साइट पर ले जाया जाता है।

 4) न्यूनतम रखरखाव और उच्च विश्वसनीयता के साथ उच्च-प्रदर्शन आर्क बुझाने वाले कक्षों, एसएफ 6 वोल्टेज ट्रांसफार्मर और समग्र इन्सुलेटर लाइटनिंग अरेस्टर को अपनाना

 5) विभाजन कारखानों में पूर्वनिर्मित स्व-सहायक बसबारों को स्टील फ्रेम या इंसुलेटर की आवश्यकता नहीं होती है।

 6) लचीला लेआउट और विभिन्न वायरिंग विधियों के लिए उपयोग किया जा सकता है।

 1.2 ZCW10 एक अनुकूलित स्व-संचालित चाप शमन कक्ष और CT10-A स्प्रिंग संचालित तंत्र से सुसज्जित है।

 1.3 ZCW10 राष्ट्रीय मानकों GB1984-2003, GB11032-89, GB1985-2004 का अनुपालन करता है, और IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002, और IEC 60694:2002 की आवश्यकताओं को पूरा करता है। अंदर के अन्य सभी घटक अपनी-अपनी राष्ट्रीय मानक आवश्यकताओं को पूरा करते हैं।
