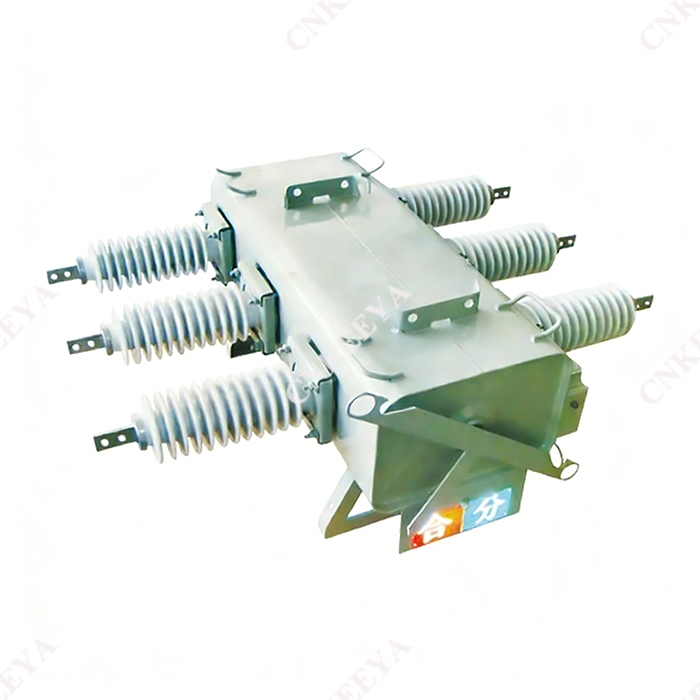

LW□-12 प्राथमिक और माध्यमिक एकीकृत SF₆ सर्किट ब्रेकर

 मुख्य संरचनात्मक विशेषताएं

 LW□-12 प्राइमरी और सेकेंडरी इंटीग्रेटेड SF₆ सर्किट ब्रेकर, जो आर्क करंट द्वारा प्राप्त चुंबकीय क्षेत्र बल का उपयोग करके आर्क को एक निश्चित खंड के साथ उच्च गति पर घुमाता है। चाप के अपेक्षाकृत हल्के वजन के कारण, यह धीरे-धीरे बढ़ता है और उच्च गति के घूर्णन के दौरान लगातार ताजा एसएफ 6 गैस से संपर्क करता है, और ठंडा और बुझ जाता है। इस प्रकार के सर्किट ब्रेकर में मजबूत चाप बुझाने की क्षमता, लंबे विद्युत जीवन, छोटी धाराओं को तोड़ने पर कोई वर्तमान रुकावट नहीं, और ऑपरेशन के दौरान कोई ओवरवॉल्टेज नहीं होने के फायदे हैं। साथ ही, इसके लिए कम परिचालन शक्ति की आवश्यकता होती है और इसकी विश्वसनीयता अधिक होती है।

 सर्किट ब्रेकर एक लघु स्प्रिंग संचालित तंत्र को अपनाता है, जिसमें विश्वसनीय संचालन, लंबे यांत्रिक जीवन और सरल नियंत्रण के फायदे हैं। स्प्रिंग संचालित तंत्र ऊर्जा को मैन्युअल रूप से या विद्युत रूप से संग्रहीत कर सकता है, मैन्युअल या विद्युत रूप से खोल और बंद कर सकता है, और इसमें पुनः बंद करने का कार्य होता है।

 सर्किट ब्रेकर बॉक्स की सामग्री एक साथ वेल्डेड 3 मिमी मोटी 304 स्टेनलेस स्टील से बनी है, जिसमें पूरी तरह से वायुरोधी संरचना और IP67 से कम का सुरक्षा स्तर नहीं है; बॉक्स पर आसानी से देखने योग्य और स्पष्ट उद्घाटन और समापन स्थिति संकेतक और ऊर्जा भंडारण स्थिति संकेतक हैं, जो विश्वसनीय रूप से ऑपरेटिंग तंत्र से जुड़े हुए हैं और विश्वसनीय संकेत क्रियाएं हैं। तार नाली को खींचने से बचाने के लिए बॉक्स में एक हैंडलिंग हैंडल है।
