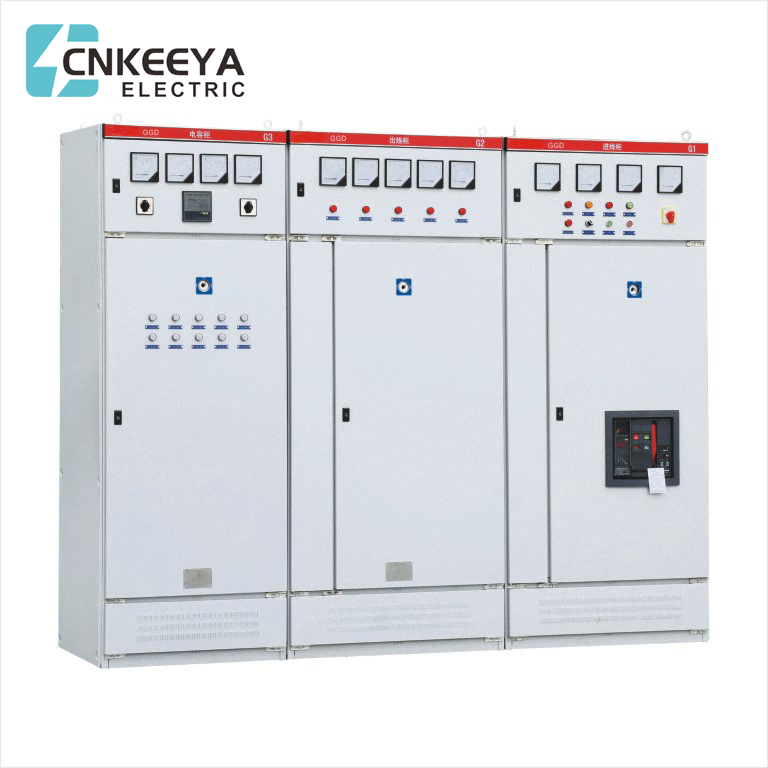

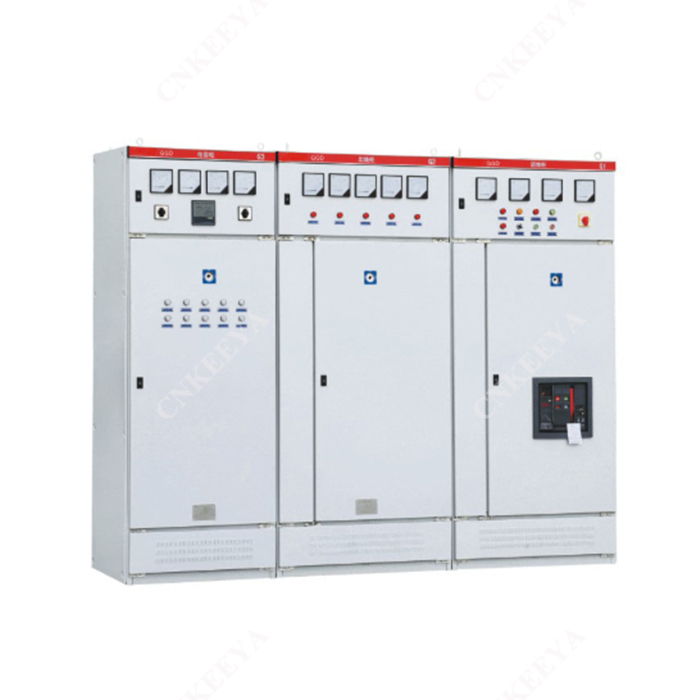

जीजीडी एसी कम वोल्टेज बिजली वितरण कैबिनेट

सटीक और विश्वसनीयता के लिए डिज़ाइन किया गया, जीजीडी एसी कम वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट बिजली वितरण प्रणालियों में एक आधारशिला के रूप में कार्य करता है, जो उद्योग के मानकों को पूरा करने और पार करने के लिए CNKEEYA के समर्पण को दर्शाता है। क्षेत्र में एक विश्वसनीय भागीदार के रूप में, Cnkeeya के एसी कम वोल्टेज पावर वितरण अलमारियाँ विभिन्न अनुप्रयोगों के लिए एक विश्वसनीय और कुशल समाधान प्रदान करती हैं, जो विद्युत बुनियादी ढांचे की मजबूती में योगदान करती हैं।

जीजीडी एसी कम वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट बिजली संयंत्रों, सबस्टेशनों, खनन उद्यमों और अन्य पावर उपयोगकर्ताओं के लिए एसी 50 एच के साथ उपयुक्त है, 380V के कार्यशील वोल्टेज का रेटेड है, और वितरण प्रणाली में 3150A के कार्यशील वर्तमान को रेटेड किया गया है। इसका उपयोग बिजली रूपांतरण, वितरण और बिजली, प्रकाश व्यवस्था और वितरण उपकरणों के नियंत्रण के लिए किया जाता है।

GGD AC कम वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट को ऊर्जा मंत्रालय के बेहतर अधिकारियों की आवश्यकताओं के साथ -साथ बिजली उपयोगकर्ताओं और डिजाइन विभागों की आवश्यकताओं के अनुसार डिज़ाइन किया गया है। यह सुरक्षा, अर्थव्यवस्था, तर्कसंगतता और विश्वसनीयता पर आधारित है एक नया कम-वोल्टेज वितरण कैबिनेट के सिद्धांत के आधार पर डिज़ाइन किया गया है। उत्पाद में उच्च ब्रेकिंग क्षमता, अच्छी गतिशील और थर्मल स्थिरता, लचीले विद्युत समाधान, सुविधाजनक संयोजन, विभिन्न श्रृंखला, मजबूत व्यावहारिकता, उपन्यास संरचना और उच्च सुरक्षा स्तर की विशेषताएं हैं। इसका उपयोग कम-वोल्टेज स्विचगियर के लिए एक अद्यतन उत्पाद के रूप में किया जा सकता है।

GGD AC कम वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट IEC439 "कम वोल्टेज स्विचगियर और कंट्रोल उपकरण" और GB7251 "कम वोल्टेज स्विचगियर" जैसे मानकों का अनुपालन करता है।

सेवा की स्थिति

● परिवेशी वायु तापमान +40 से अधिक नहीं होगा, -5 से कम नहीं, और 24h के भीतर औसत तापमान +35 ℃ से अधिक नहीं होगा;

● इनडोर स्थापना और उपयोग के लिए, उपयोग के स्थान की ऊंचाई 2000 मीटर से अधिक नहीं होगी;

● अधिकतम तापमान +40 ℃ होने पर आसपास की हवा की सापेक्ष आर्द्रता 50% से अधिक नहीं होती है, और एक बड़े सापेक्ष तापमान को कम तापमान पर अनुमति दी जानी चाहिए (जैसे: 90% +20 ℃), तापमान में परिवर्तन की संभावना को ध्यान में रखते हुए कभी -कभी संघनन प्रभाव का कारण होगा;

● जब उपकरण स्थापित किया जाता है, तो ऊर्ध्वाधर विमान का झुकाव 5 ° से अधिक नहीं होना चाहिए;

● उपकरण को एक ऐसी जगह पर स्थापित किया जाना चाहिए जहां कोई गंभीर कंपन, प्रभाव और जंग नहीं है;

● जब उपयोगकर्ता की विशेष आवश्यकताएं होती हैं, तो इसे निर्माता के साथ परामर्श के माध्यम से हल किया जा सकता है।

विद्युत प्रदर्शन

मूल विद्युत पैरामीटर

जीजीडी एसी लो-वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट

मुख्य परिपथ समाधान

GGD कैबिनेट के मुख्य सर्किट में कुल 298 विनिर्देशों (सहायक सर्किट के कार्य में परिवर्तन और नियंत्रण वोल्टेज में परिवर्तन से प्राप्त समाधानों और विनिर्देशों को छोड़कर) के साथ 129 समाधान हैं।

जिसमें GGD1 टाइप 49 समाधान 123 विनिर्देशों के उपलब्ध हैं

GGD2 टाइप 53 समाधान 107 विनिर्देशों के उपलब्ध हैं

GGD3 प्रकार 27 समाधान 68 विनिर्देशों के उपलब्ध हैं

मुख्य सर्किट समाधान का चयन डिजाइन और उपयोगकर्ता विभागों के बहुमत की राय के द्वारा किया जाता है, और पावर प्लांट द्वारा आवश्यक समाधान जोड़ा गया है। रेटेड करंट 3150a तक है, जो 2000kva और नीचे के वितरण ट्रांसफार्मर के चयन के लिए उपयुक्त है। इसके अलावा, GGJ1 और GGJ2 संधारित्र मुआवजा अलमारियाँ 4 मुख्य सर्किट समाधान और कुल 12 विनिर्देशों के साथ प्रतिक्रियाशील बिजली मुआवजे की जरूरतों को पूरा करने के लिए डिज़ाइन किए गए हैं।

सहायक परिपथ समाधान

सहायक सर्किट का डिजाइन दो भागों समाधानों के लिए उपलब्ध है: बिजली आपूर्ति योजना और बिजली उत्पादन संयंत्र। द्वितीयक घटकों को स्थापित करने के लिए GGD कैबिनेट में पर्याप्त स्थान है। उसी समय, संलग्न रिले सुरक्षा आवश्यक होने पर बिजली संयंत्रों और विशेष उपयोगकर्ताओं की जरूरतों को पूरा करने के लिए एक विशेष LMZ3D वर्तमान ट्रांसफार्मर विकसित किया गया है।

मुख्य बस

मूल्य अनुपात और एल्यूमीनियम के साथ तांबे को बदलने की व्यवहार्यता को ध्यान में रखते हुए, सिंगल एल्यूमीनियम बुश का उपयोग तब किया जा सकता है जब रेटेड करंट 1500 ए और नीचे होता है, और डबल कॉपर बुश का उपयोग किया जाता है जब रेटेड करंट 1500 ए से अधिक होता है। निर्माता प्रोटोटाइप का उत्पादन करेगा और इस विनियमन के अनुसार प्रकार का परीक्षण "पास" करेगा। बेशक, निर्माता भी एल्यूमीनियम बस को उसी वर्तमान वहन क्षमता के तांबे की बस के साथ बदल सकता है जैसा कि उपयोगकर्ताओं को आवश्यक है। बुश की अतिव्यापी सतहों को सभी टिन एन एमिलिंग प्रक्रिया के साथ इलाज किया जाता है।

विद्युत घटकों का चयन

(1) जीजीडी कैबिनेट मुख्य रूप से अधिक उन्नत विद्युत घटकों को अपनाता है जो चीन में बड़े पैमाने पर उत्पादित हो सकते हैं। इसी समय, यह पुराने उत्पादों की कुछ विशेषताओं को भी बरकरार रखता है जैसे कि DZ10D, DZ20, आदि आर्थिक और उचित सिद्धांतों के अनुसार व्यवहार्यता पर पूरी तरह से विचार करने के आधार पर। अप्रचलित उत्पादों का उपयोग किसी भी अधिक नहीं किया जाता है।

(2) HD13BX और HS13BX रोटरी ऑपरेशन चाकू स्विच एक विशेष घटक है जो GGD कैबिनेट की अनूठी संरचना की जरूरतों को पूरा करने के लिए डिज़ाइन किया गया है। यह तंत्र के ऑपरेशन मोड को बदलता है और पुराने उत्पाद के लाभों को बरकरार रखता है। यह एक व्यावहारिक नए प्रकार के विद्युत घटक हैं।

(3) डिजाइन विभाग बेहतर प्रदर्शन और अधिक उन्नत तकनीक के साथ नए विद्युत घटकों का चयन करता है जैसा कि उपयोगकर्ताओं की आवश्यकता है, क्योंकि जीजीडी कैबिनेट में अच्छी स्थापना छूट है, यह आम तौर पर विनिर्माण और स्थापना कठिनाइयों का कारण नहीं होगा अद्यतन विद्युत घटक।

(४) मुख्य सर्किट के डायनेमिकस्टैबिल्टी को और बेहतर बनाने के लिए, जीजीडी कैबिनेट के लिए एक जेडएमजे प्रकार संयुक्त बस क्लैंप और इन्सुलेट सपोर्ट को डिज़ाइन किया गया है। बस क्लैंप उच्च-शक्ति, उच्च नाम-रिटार्डेंट पीपीओ मिश्र धातु सामग्री से बना है, उच्च इन्सुलेशन ताकत, अच्छे आत्म-एक्स्टिंगुइस्टिंग प्रदर्शन और अद्वितीय संरचना के साथ। इसे आसानी से बिल्डिंग ब्लॉक को समायोजित करके सिंगल बस क्लैंप या डबल बस क्लैंप में जोड़ा जा सकता है। इंसुलेटिंग सपोर्ट कम लागत और उच्च शक्ति के साथ एक आस्तीन-प्रकार की ढली हुई संरचना है, जो पुराने उत्पादों की अपर्याप्त क्रीपेज दूरी के दोष को हल करती है।

आकार और स्थापना आयाम

उत्पादों का पूरा सेट

हमारी कंपनी आपूर्ति करते समय निम्नलिखित दस्तावेज और संलग्नक प्रदान करती है:

● पैकिंग सूची

● उत्पाद सर्टिफिकेशन

● उपयोगकर्ता मैनुअल

● कारखाना परीक्षण रिपोर्ट

● संबंधित विद्युत चित्र

● कैबिनेट के दरवाजे के लिए कुंजी, संचालन में हैंडल और स्पेयर पार्ट्स अनुबंध में स्पैफ़्ट।
