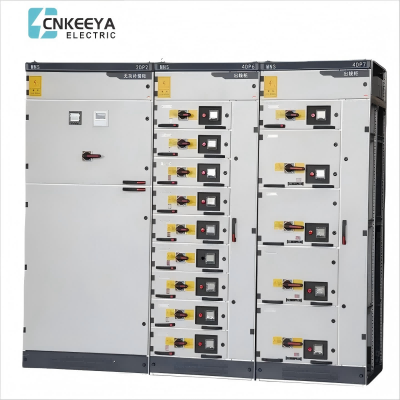

एमएनएस लो वोल्टेज निकासी योग्य स्विचगियर
  • एमएनएस लो वोल्टेज निकासी योग्य स्विचगियरएमएनएस लो वोल्टेज निकासी योग्य स्विचगियर

एमएनएस लो वोल्टेज निकासी योग्य स्विचगियर

विद्युत समाधानों के परिदृश्य में, चीन में स्थित कीया एक प्रमुख आपूर्तिकर्ता के रूप में सामने आती है, जो उनके एमएनएस लो वोल्टेज विदड्रॉएबल स्विचगियर का प्रतीक है। विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए सावधानीपूर्वक डिज़ाइन की गई, एमएनएस श्रृंखला विद्युत प्रणालियों में लचीलेपन और अनुकूलनशीलता के प्रति कीया के समर्पण को दर्शाती है।

नमूना:MNS

जांच भेजें

उत्पाद वर्णन

एमएनएस लो वोल्टेज निकासी योग्य स्विचगियर

अपने मजबूत निर्माण और स्थायी प्रदर्शन के लिए प्रसिद्ध, कीया उच्च गुणवत्ता वाला एमएनएस लो वोल्टेज विदड्रॉएबल स्विचगियर कम वोल्टेज इंस्टॉलेशन की दीर्घायु और विश्वसनीयता सुनिश्चित करता है। अनुकूलन पर कीया का जोर विद्युत उद्योग की उभरती जरूरतों को पूरा करने वाले अनुरूप, टिकाऊ समाधान देने के उनके मिशन को रेखांकित करता है।

मुख्य अनुप्रयोग

लो-वोल्टेज निकासी योग्य स्विचगियर की यह श्रृंखला एक संयोजन कैबिनेट प्रकार है जिसे मानक मॉड्यूल (एफबीए) का उपयोग करके कारखाने द्वारा इकट्ठा किया जाता है।

लो-वोल्टेज निकासी योग्य स्विचगियर की यह श्रृंखला बिजली संयंत्रों, सबस्टेशनों, पेट्रोकेमिकल, धातुकर्म स्टील रोलिंग, परिवहन ऊर्जा, प्रकाश उद्योग और कपड़ा उद्यमों, आवासीय समुदायों, ऊंची इमारतों और अन्य स्थानों के लिए उपयुक्त है। इसका उपयोग AC 50-60HZ और रेटेड वर्किंग वोल्टेज AC 660V और उससे नीचे की बिजली प्रणालियों में ऊर्जा रूपांतरण, वितरण और बिजली वितरण उपकरणों के नियंत्रण के लिए किया जाता है।

यह डिवाइस GB7251.1 "लो वोल्टेज कम्प्लीट स्विचगियर" और JB/T9961 "लो वोल्टेज विदड्रॉएबल कम्प्लीट स्विचगियर" के राष्ट्रीय पेशेवर मानकों के साथ-साथ IEC439-1 अंतर्राष्ट्रीय पेशेवर मानकों का अनुपालन करता है।


एमएनएस लो वोल्टेज निकासी योग्य स्विचगियर

लो-वोल्टेज निकासी योग्य स्विचगियर की यह श्रृंखला एक प्रकार की संयुक्त कैबिनेट है जिसे मानक मॉड्यूल के साथ फैक्ट्री (एफबीए) द्वारा इकट्ठा किया जाता है।

लो-वोल्टेज निकासी योग्य स्विचगियर की यह श्रृंखला बिजली संयंत्रों, सबस्टेशनों, पेट्रोकेमिकल, धातुकर्म और स्टील रोलिंग, परिवहन, ऊर्जा, हल्के औद्योगिक और कपड़ा उद्यमों, आवासीय क्वार्टरों, ऊंची इमारतों और अन्य स्थानों पर बिजली वितरण उपकरण के रूप में लागू होती है। बिजली रूपांतरण, वितरण और नियंत्रण के लिए 660V और उससे नीचे के रेटेड वर्किंग वोल्टेज के साथ AC 50~60HZ पावर सिस्टम।

इंस्टॉलेशन जीबी 7251.1 लो-वोल्टेज स्विचगियर और कंट्रोलगियर असेंबली-भाग 1: टाइप-टेस्टेड और आंशिक रूप से टाइप-टेस्टेड असेंबली और जेबी/टी 9961 लो-वोल्टेज निकासी योग्य स्विचगियर और कंट्रोलगियर असेंबली और आईईसी439-1 अंतरराष्ट्रीय पेशेवर मानकों का अनुपालन करता है।


सामान्य सेवा स्थिति

● परिवेशीय हवा का तापमान +40℃ से अधिक और -5℃ से कम नहीं होना चाहिए, और 24 घंटों के भीतर औसत तापमान +35℃ से अधिक नहीं होना चाहिए। वायुमंडलीय स्थितियाँ: हवा साफ है और +40℃ के अधिकतम तापमान पर सापेक्षिक आर्द्रता 50% से अधिक नहीं होती है। कम तापमान पर उच्च सापेक्ष आर्द्रता की अनुमति है, उदाहरण के लिए +20 ℃ पर 90%, लेकिन तापमान परिवर्तन को ध्यान में रखा जाना चाहिए क्योंकि संक्षेपण कभी-कभी हो सकता है।

● ऊंचाई: 2000 मीटर से अधिक नहीं।

● डिवाइस -25℃ से +55℃ तक और +70℃ तक के तापमान पर थोड़े समय (24 घंटे से अधिक नहीं) के लिए परिवहन और भंडारण प्रक्रियाओं के लिए उपयुक्त है। डिवाइस को इन सीमित समय में कोई अपरिवर्तनीय क्षति नहीं होनी चाहिए तापमान और सामान्य परिस्थितियों में सामान्य रूप से काम करने में सक्षम होना चाहिए।

● यदि उपरोक्त सेवा शर्तों को पूरा नहीं किया जा सकता है, तो इसे उपयोगकर्ता और निर्माता के बीच बातचीत के माध्यम से तय किया जाएगा। जब उपकरण का उपयोग अपतटीय तेल ड्रिलिंग प्लेटफॉर्म और परमाणु ऊर्जा संयंत्र पर किया जाता है, तो एक अलग तकनीकी समझौते पर हस्ताक्षर किए जाएंगे।


बुनियादी तकनीकी पैरामीटर

1 इलेक्ट्रिक प्रदर्शन

660V(1000)V

रेटेड इन्सुलेशन वोल्टेज

380V 660V

रेटेड ऑपरेटिंग वोल्टेज

5000ए

मुख्य बस का अधिकतम ऑपरेटिंग करंट

100kA/1s

मुख्य बस के करंट को झेलने के लिए रेटेड

220kA/ls

रेटेड पीक मुख्य बस के करंट को झेलता है

1000ए

वितरण बस (ऊर्ध्वाधर बस) की अधिकतम परिचालन धारा


वितरण बस (ऊर्ध्वाधर बस) की चरम धारा


स्टैनार्ड प्रकार

105kA(अधिकतम)/0.1s

प्रबलित प्रकार

176kA(अधिकतम)/0.1s


एमएनएस लो वोल्टेज निकासी योग्य स्विचगियर

सुरक्षा स्तर

IEC 529 और D IN 40050 मानकों के अनुरूप

IP30: φ 2.5 MM से अधिक आकार के लिए एड प्रोटेशन को ठीक करें

आईपी40: 1.0 एमएम φ से अधिक आकार के लिए एड प्रोटेशन को ठीक करें

IP54: धूल और किसी भी दिशा के छींटे से सुरक्षा

(IP54 सुरक्षा स्तर का ऑर्डर करते समय कृपया निर्माता से परामर्श लें)


कैबिनेट प्रकार बदलें

1. विद्युत वितरण केंद्र कैबिनेट (पीसी): यह EMAX, MT, 3WN, AH, ME श्रृंखला सर्किट ब्रेकर का उपयोग कर सकता है।

2. मोटर नियंत्रण केंद्र कैबिनेट (एमसीसी): इसे विभिन्न आकारों के दराजों द्वारा इकट्ठा किया जाता है। प्रत्येक सर्किट का मुख्य स्विच उच्च श्रेणी के टूटे हुए प्लास्टिक केस सर्किट ब्रेकर या फ्यूज के साथ घूमने वाले लोड स्विच को अपनाता है। पावर फैक्टर स्वचालित मुआवजा कैबिनेट (मैनुअल, स्वचालित और रिमोट पावर फैक्टर मुआवजा डिवाइस के साथ)


कैबिनेट निकाय योजनाबद्ध आरेख


एक विद्युत वितरण केंद्र (पीसी) कैबिनेट

ऊंचाई

चौड़ाई

गहराई

टिप्पणी

H

B

T

टी1

टी2

2200

400

1000

800

200

मुख्य बस स्थानांतरण

2200

400

1000

800

200

F₁s-1250-2000 ME630-1605

2200

600

1000

800

200

F₂s-2500

2200

800

1000

800

200

F₄s-3200 me2000-3200

2200

1000

1000

800

200

F₅s-4000 Me3205

2200

1200

1000

800

200

मी4005


एमएनएस लो वोल्टेज निकासी योग्य स्विचगियर

बी मोटर नियंत्रण केंद्र (एमसीसी) कैबिनेट

ऊंचाई

चौड़ाई

गहराई

टिप्पणी

H


बी 1

बी2

T

टी1

टी2


2200

1000

600

400

600

400

200

सिंगल-साइड ऑपरेशन

2200

1000

600

400

1000

400

200

डबल-साइड ऑपरेशन


संयोजन मोड आरेख


स्थापना आरेख
