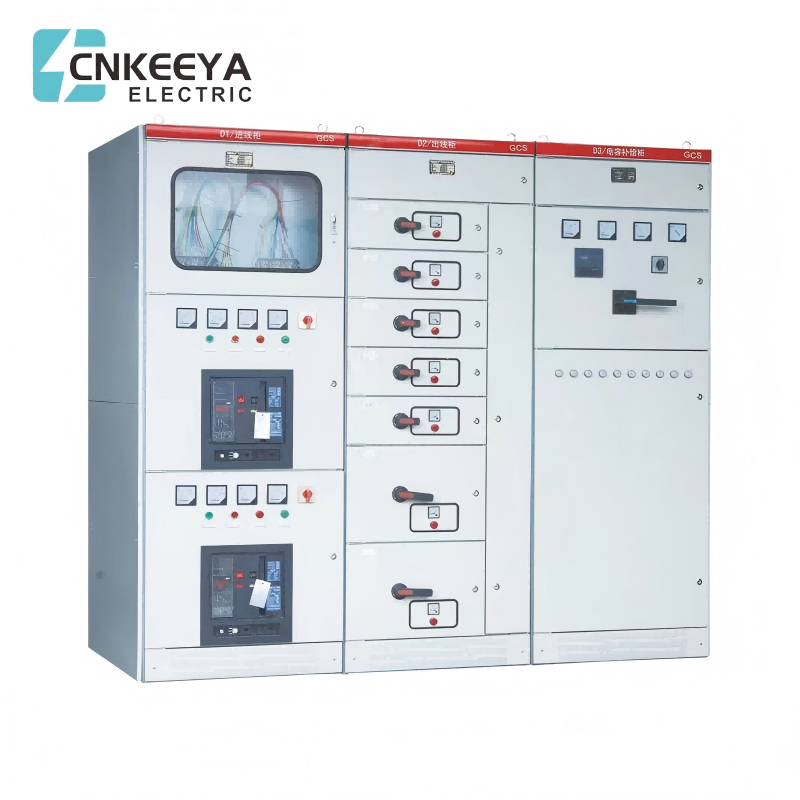

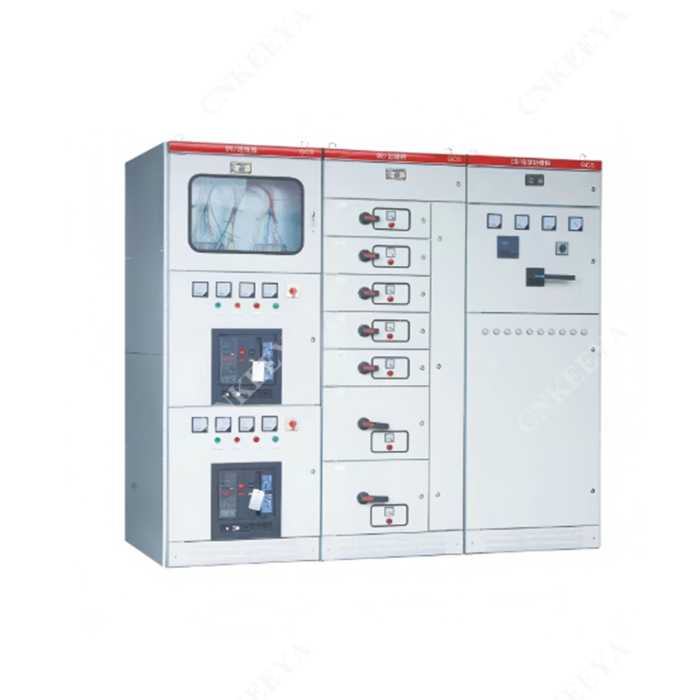

CNKEEYA, एक प्रतिष्ठित फैक्ट्री और विश्वसनीय आपूर्तिकर्ता, अत्याधुनिक GCS लो वोल्टेज विदड्रॉएबल स्विचगियर के निर्माण में गर्व महसूस करता है। नवाचार और सटीक इंजीनियरिंग के प्रति प्रतिबद्धता के साथ, हमारा कारखाना विविध उद्योगों की बढ़ती जरूरतों को पूरा करने के लिए डिज़ाइन किए गए इन उन्नत स्विचगियर समाधानों को तैयार करने में उत्कृष्टता प्राप्त करता है। समर्पित आपूर्तिकर्ताओं के रूप में, CNKEEYA गुणवत्ता और उद्योग मानकों के पालन को प्राथमिकता देता है, अत्याधुनिक जीसीएस स्विचगियर की पेशकश करता है जो कुशल बिजली वितरण और नियंत्रण सुनिश्चित करता है। जीसीएस लो वोल्टेज विदड्रॉएबल स्विचगियर की हमारी नई लाइन के साथ, कीया विश्वसनीयता, सुरक्षा और आधुनिक तकनीक के लिए मानक स्थापित करना जारी रखे हुए है। नवीनतम स्विचगियर समाधानों के लिए CNKEEYA को अपने आपूर्तिकर्ता के रूप में चुनें और भरोसेमंद और उन्नत विद्युत वितरण प्रणालियों के भविष्य का अनुभव करें।

मुख्य अनुप्रयोग

जीसीएस उपकरण बिजली संयंत्र, पेट्रोलियम, रसायन, धातुकर्म कपड़ा, ऊंची इमारत और अन्य उद्योगों में बिजली वितरण प्रणाली के लिए उपयुक्त है। यह 380V (400V), (600V) के रेटेड ऑपरेटिंग वोल्टेज और रेटेड करंट के साथ तीन चरण AC 50(60)Hz लो-वोल्टेज वितरण उपकरण का पूरा सेट है।

यह श्रृंखला कम वोल्टेज निकासी योग्य स्विचगियर मानक मॉड्यूल के साथ फैक्ट्री (एफबीए) द्वारा असेंबल किया गया एक संयुक्त कैबिनेट प्रकार है।

यह श्रृंखला कम वोल्टेज निकासी योग्य स्विचगियर बिजली संयंत्र, सबस्टेशन, पेट्रोकेमिकल उद्योग, धातु विज्ञान, स्टील रोलिंग, परिवहन, ऊर्जा, प्रकाश उद्योग, कपड़ा और अन्य औद्योगिक उद्यमों और आवासीय क्षेत्र, ऊंची इमारतों और अन्य स्थानों के लिए उपयुक्त है, और इसका उपयोग रेटेड ऑपरेटिंग वोल्टेज 660V और नीचे के साथ एसी 50-60 हर्ट्ज बिजली प्रणाली की विद्युत ऊर्जा प्रणाली के विद्युत ऊर्जा रूपांतरण, वितरण और नियंत्रण के लिए किया जाता है।

डिवाइस जीबी 7251.1 लो-वोल्टेज स्विचगियर और कंट्रोल गियर असेंबलियों-भाग 1: टाइप-टेस्टेड और आंशिक रूप से टाइप-टेस्टेड असेंबली और राष्ट्रीय पेशेवर मानकों और आईईसी 439-1 अंतरराष्ट्रीय मानक के अनुरूप है।

प्रदर्शन सूचकांक

डिवाइस का डिज़ाइन निम्नलिखित मानकों को पूरा करता है:

● IEC439-1 लो-वोल्टेज स्विचगियर और नियंत्रण गियर असेंबलियाँ-भाग 1: टाइप-परीक्षणित और आंशिक रूप से टाइप-परीक्षणित असेंबलियाँ

● जीबी 7251 लो-वोल्टेज स्विचगियर और कंट्रोल गियर असेंबली-भाग 5 सार्वजनिक नेटवर्क में बिजली वितरण के लिए असेंबली

● ZBK 36001 लो-वोल्टेज निकासी योग्य स्विचगियर

बुनियादी तकनीकी पैरामीटर

डिवाइस सुविधा

● एडॉप्टर की ताप क्षमता में सुधार, और कनेक्टर्स, केबल लॉग और स्पेसर्स के लिए एडॉप्टर के तापमान में वृद्धि के कारण होने वाली अतिरिक्त तापमान वृद्धि को काफी कम करता है।

●कार्यात्मक इकाइयों और डिब्बों के बीच अलगाव स्पष्ट और विश्वसनीय है, और एक इकाई की विफलता अन्य इकाइयों के काम को प्रभावित नहीं करेगी ताकि विफलता को कम किया जा सके।

● बस बार की क्षैतिज व्यवस्था डिवाइस को अच्छी गतिशील और थर्मल स्थिरता प्रदान करती है, और 80/176kA शॉर्ट-सर्किट करंट के प्रभाव का सामना कर सकती है।

● एक एकल एमसीसी स्विचगियर में सर्किट की संख्या 22 तक होती है, जो स्वचालित मोटर समूहों के लिए बड़ी एकल-इकाई बिजली उत्पादन, पेट्रोकेमिकल सिस्टम और अन्य उद्योगों की जरूरतों को पूरी तरह से ध्यान में रखती है।

● डिवाइस और बाहरी केबल के बीच कनेक्शन केबल डिब्बे में पूरा हो गया है, और केबलों को ऊपर और नीचे से प्रवेश और निकास किया जा सकता है। स्थापना और रखरखाव की सुविधा के लिए वर्तमान ट्रांसफार्मर को केबल डिब्बे में स्थापित किया गया है।

● समान बिजली वितरण प्रणाली वर्तमान-सीमित रिएक्टरों के मिलान के माध्यम से शॉर्ट-सर्किट करंट को सीमित कर सकती है, बस वोल्टेज को एक निश्चित मूल्य पर स्थिर कर सकती है, और घटकों की शॉर्ट-सर्किट ताकत आवश्यकताओं को आंशिक रूप से कम कर सकती है।

●दराज इकाई में पर्याप्त संख्या में माध्यमिक कनेक्टर हैं (1 इकाई और उससे अधिक के लिए 32 जोड़े, 1/2 इकाई के लिए 20 जोड़े), जो कंप्यूटर इंटरफेस और स्वचालित नियंत्रण सर्किट की संख्या की आवश्यकताओं को पूरा कर सकते हैं।

सहायक सर्किट

सहायक सर्किट आरेख का डिज़ाइन "थर्मल पावर प्लांटों के लिए सहायक बिजली के डिजाइन के लिए तकनीकी विनियम" और अन्य प्रासंगिक डिजाइन तकनीकी नियमों के अनुरूप है। यह बिजली संयंत्रों और सबस्टेशनों की कम वोल्टेज बिजली प्रणाली और कारखानों और खनन उद्यमों और ऊंची इमारतों में कम वोल्टेज बिजली वितरण प्रणालियों पर लागू होता है। सहायक सर्किट समाधान को मुख्य सर्किट समाधान के अनुसार डिज़ाइन किया गया है, जिसमें ऑपरेशन नियंत्रण के लिए बिजली आपूर्ति केबल, फीडर (पीसी) और मोटर फीडर (एमसीसी) की कार्यात्मक इकाइयां शामिल हैं।

स्थापना आरेख

चित्र 2 पीसी कैबिनेट स्थापना आरेख

3 एमसीसी कैबिनेट स्थापना आरेख

आदेश देने का निर्देश

ऑर्डर अनुबंध में निम्नलिखित सामग्रियां शामिल हैं:

● उत्पाद के पूर्ण मॉडल में मुख्य सर्किट समाधान संख्या और शामिल है सहायक सर्किट समाधान संख्या

● मुख्य सर्किट सिस्टम संयोजन अनुक्रम आरेख

● सहायक सर्किट योजनाबद्ध आरेख

● कैबिनेट में घटकों की सूची

● सर्किट में वोल्टेज, करंट, समय और अन्य सेटिंग पैरामीटर

● उत्पाद के सामान्य उपयोग से असंगत अन्य विशेष आवश्यकताएँ
