क्या जीजीडी कम वोल्टेज बिजली वितरण कैबिनेट सुरक्षित, अधिक विश्वसनीय बिजली वितरण प्रदान कर सकता है

आलेख सारांश: A जीजीडी लो वोल्टेज विद्युत वितरण कैबिनेटविश्वसनीय बिजली रूपांतरण, वितरण, सुरक्षा और नियंत्रण के लिए डिज़ाइन किया गया एक निश्चित निम्न-वोल्टेज वितरण समाधान है। यह मार्गदर्शिका इसके परिचालन सिद्धांतों, विद्युत प्रदर्शन, अनुप्रयोगों, कॉन्फ़िगरेशन विकल्प, स्थापना की स्थिति और प्रमुख क्रय संबंधी विचारों की व्याख्या करती है, जिससे इलेक्ट्रिकल इंजीनियरों, ईपीसी ठेकेदारों, वितरकों और औद्योगिक खरीदारों को एक उपयुक्त समाधान चुनने में मदद मिलती है।

विषयसूची

1. जीजीडी कम वोल्टेज बिजली वितरण कैबिनेट क्या है?

2. GGD कम वोल्टेज विद्युत वितरण कैबिनेट क्यों चुनें?

3. प्रमुख तकनीकी पैरामीटर क्या हैं?

4. जीजीडी कैबिनेट का उपयोग कहाँ किया जाता है?

5. कौन सी डिज़ाइन सुविधाएँ विश्वसनीयता में सुधार करती हैं?

6. खरीदारों को सही जीजीडी कैबिनेट का चयन कैसे करना चाहिए?

7. जीजीडी कम वोल्टेज बिजली वितरण कैबिनेट के बारे में अक्सर पूछे जाने वाले प्रश्न

8. निष्कर्ष

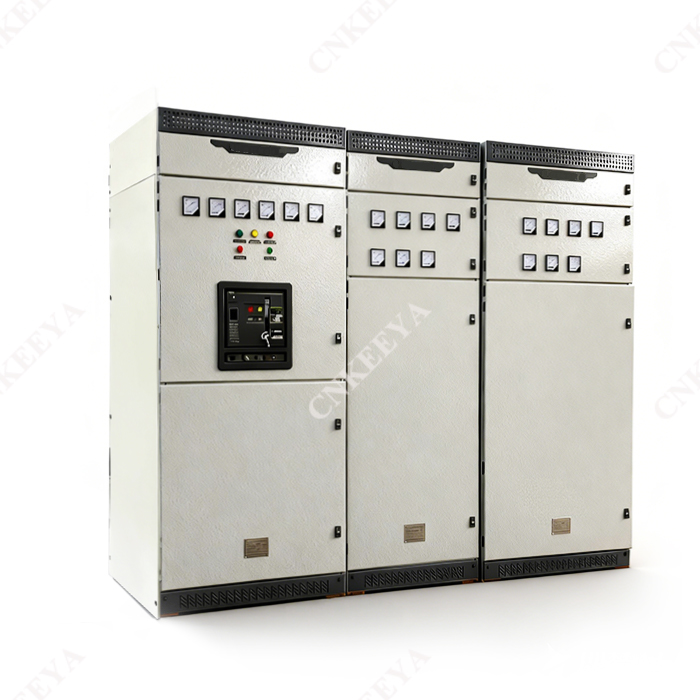

जीजीडी कम वोल्टेज बिजली वितरण कैबिनेट क्या है?

जब विश्वसनीय लो-वोल्टेज बिजली वितरण आवश्यक हो,CNKEEYAप्रदान करता हैजीजीडी लो वोल्टेज विद्युत वितरण कैबिनेटऔद्योगिक और बुनियादी ढांचे विद्युत प्रणालियों के लिए एक व्यावहारिक समाधान के रूप में। एसी बिजली वितरण, रूपांतरण, सुरक्षा और नियंत्रण के लिए डिज़ाइन किया गया, जीजीडी कैबिनेट बिजली संयंत्रों, सबस्टेशनों, खनन उद्यमों और अन्य प्रमुख बिजली उपयोगकर्ताओं जैसे अनुप्रयोगों के लिए उपयुक्त है।

CNKEEYA की उत्पाद जानकारी के अनुसार, GGD AC लो-वोल्टेज कैबिनेट को 380V के रेटेड वर्किंग वोल्टेज और 3150A तक रेटेड वर्किंग करंट वाले वितरण प्रणालियों के लिए डिज़ाइन किया गया है। इसका डिज़ाइन सुरक्षा, अर्थव्यवस्था, विश्वसनीयता, व्यावहारिक विद्युत विन्यास और सुविधाजनक स्थापना पर जोर देता है।

कैबिनेट विभिन्न विद्युत घटकों और सर्किट व्यवस्थाओं को समायोजित कर सकता है, जिससे इंजीनियरों को लोड आवश्यकताओं के अनुसार वितरण प्रणाली को कॉन्फ़िगर करने की अनुमति मिलती है। यह जीजीडी डिज़ाइन को विशेष रूप से उपयोगी बनाता है जहां एक निश्चित, मजबूत और किफायती कम वोल्टेज वितरण समाधान की आवश्यकता होती है।

CNKEEYA यह भी बताता है कि उत्पाद IEC 439 और GB7251 सहित प्रासंगिक लो-वोल्टेज स्विचगियर मानकों का अनुपालन करता है। फिर भी खरीदारों को ऑर्डर देने से पहले नवीनतम लागू मानक संस्करण और परियोजना-विशिष्ट प्रमाणन आवश्यकताओं की पुष्टि करनी चाहिए।

GGD कम वोल्टेज विद्युत वितरण कैबिनेट क्यों चुनें?

एक वितरण कैबिनेट एक धातु के बाड़े से कहीं अधिक है। यह आने वाली विद्युत आपूर्ति और डाउनस्ट्रीम लोड के बीच एक महत्वपूर्ण इंटरफ़ेस बनाता है। एक उचित रूप से इंजीनियर किया गया जीजीडी कैबिनेट सुरक्षा और परिचालन नियंत्रण प्रदान करते हुए बिजली वितरण को व्यवस्थित करने में मदद कर सकता है।

1. उच्च धारा वितरण क्षमता

जीजीडी श्रृंखला विभिन्न वर्तमान श्रेणियों को कवर करती है। उदाहरण के लिए, GGD3 कॉन्फ़िगरेशन, निर्माता के प्रकाशित विनिर्देशों के अनुसार 3150A की रेटेड धारा तक पहुंच सकता है। यह श्रृंखला को अपेक्षाकृत उच्च क्षमता वाले कम-वोल्टेज वितरण अनुप्रयोगों के लिए उपयुक्त बनाता है।

2. मजबूत शॉर्ट-सर्किट प्रतिरोध प्रदर्शन

विद्युत वितरण उपकरण को सिस्टम अखंडता से समझौता किए बिना असामान्य परिचालन स्थितियों का सामना करना होगा। मॉडल के आधार पर, प्रकाशित जीजीडी विनिर्देश 15kA से 50kA तक रेटेड शॉर्ट-सर्किट ब्रेकिंग धाराएं और 30kA से 105kA तक रेटेड पीक झेलने वाली धाराएं प्रदान करते हैं।

3. लचीला विद्युत विन्यास

CNKEEYA की प्रकाशित जानकारी GGD रेंज में 129 मुख्य-सर्किट समाधान और 298 विशिष्टताओं की पहचान करती है। यह व्यापक कॉन्फ़िगरेशन क्षमता कैबिनेट को विभिन्न वितरण आर्किटेक्चर, लोड व्यवस्था और परियोजना आवश्यकताओं के लिए अनुकूलित करने की अनुमति देती है।

4. व्यावहारिक निश्चित प्रकार का निर्माण

निकासी योग्य स्विचगियर के विपरीत, जीजीडी अवधारणा एक निश्चित स्थापना संरचना का उपयोग करती है। यह उन परियोजनाओं के लिए एक सीधा समाधान प्रदान कर सकता है जहां कार्यात्मक इकाइयों की बार-बार वापसी और प्रतिस्थापन प्राथमिक आवश्यकता नहीं है।

5. बेहतर बसबार समर्थन

कैबिनेट में समर्पित बसबार क्लैंप और इंसुलेटिंग सपोर्ट शामिल हैं। CNKEEYA अपने ZMJ संयुक्त बस क्लैंप को उच्च शक्ति, ज्वाला-मंदक पीपीओ मिश्र धातु सामग्री का उपयोग करने के रूप में वर्णित करता है, जबकि इन्सुलेटिंग समर्थन यांत्रिक शक्ति और क्रीपेज प्रदर्शन को बेहतर बनाने के लिए डिज़ाइन की गई एक ढाला आस्तीन-प्रकार संरचना को अपनाता है।

प्रमुख तकनीकी पैरामीटर क्या हैं?

तकनीकी मापदंडों को हमेशा कैबिनेट मॉडल के अनुसार चुने जाने के बजाय वास्तविक विद्युत डिजाइन से मेल खाना चाहिए। निम्न तालिका GGD श्रृंखला के लिए प्रमुख प्रकाशित मापदंडों का सारांश प्रस्तुत करती है।

नोट: मान CNKEEYA की प्रकाशित उत्पाद जानकारी पर आधारित हैं। चयनित कॉन्फ़िगरेशन और परियोजना आवश्यकताओं के अनुसार निर्माता के साथ अंतिम विशिष्टताओं की पुष्टि की जानी चाहिए।

खरीदारों के लिए, सत्यापित करने के लिए सबसे महत्वपूर्ण मापदंडों में शामिल हैं:

• रेटेड ऑपरेटिंग वोल्टेज और आवृत्ति
• रेटेड वर्तमान और अपेक्षित लोड मांग
• शॉर्ट-सर्किट तोड़ने की क्षमता
• शॉर्ट-टाइम और पीक करंट झेलता है
• बसबार सामग्री और विन्यास
• सुरक्षा आवश्यकताएँ
• कैबिनेट आयाम और स्थापना स्थान
• पर्यावरण और ऊंचाई की स्थिति
• आवश्यक विद्युत घटक और सर्किट व्यवस्था
• लागू मानक और परियोजना प्रमाणन

GGD कैबिनेट का उपयोग कहाँ किया जाता है?

जीजीडी लो वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट को बिजली वितरण वातावरण की एक विस्तृत श्रृंखला के लिए डिज़ाइन किया गया है। उच्च वर्तमान क्षमता, निश्चित निर्माण, लचीले सर्किट समाधान और व्यावहारिक रखरखाव विशेषताओं का संयोजन इसे कई क्षेत्रों के लिए उपयुक्त बनाता है।

बिजली संयंत्र और सबस्टेशन

बिजली उत्पादन और सबस्टेशन वातावरण में, सहायक प्रणालियों, प्रकाश सर्किट, मोटर्स और अन्य डाउनस्ट्रीम लोड को बिजली वितरित करने के लिए कम वोल्टेज वितरण उपकरण की आवश्यकता होती है।

औद्योगिक सुविधाएं

विनिर्माण संयंत्रों में अक्सर एक साथ कई विद्युत भार संचालित होते हैं। एक उचित रूप से कॉन्फ़िगर किया गया जीजीडी कैबिनेट उत्पादन उपकरण, सहायक प्रणालियों, प्रकाश व्यवस्था और अन्य संयंत्र भार के बीच बिजली वितरण को व्यवस्थित कर सकता है।

खनन परियोजनाएँ

खनन कार्यों के लिए आमतौर पर उपकरण और सहायक बुनियादी ढांचे के लिए भरोसेमंद विद्युत वितरण की आवश्यकता होती है। जीजीडी डिज़ाइन पर विचार किया जा सकता है जहां एक निश्चित कम-वोल्टेज वितरण वास्तुकला परियोजना की विद्युत आवश्यकताओं और पर्यावरणीय स्थितियों से मेल खाती है।

वाणिज्यिक और बुनियादी ढांचा परियोजनाएं

बड़ी व्यावसायिक इमारतों और बुनियादी सुविधाओं को प्रकाश व्यवस्था, यांत्रिक उपकरण, सहायक सेवाओं और अन्य भार के लिए केंद्रीकृत कम वोल्टेज वितरण की आवश्यकता हो सकती है। कैबिनेट कॉन्फ़िगरेशन को परियोजना की लोड गणना और सुरक्षा समन्वय आवश्यकताओं के अनुसार चुना जा सकता है।

कौन सी डिज़ाइन सुविधाएँ विश्वसनीयता में सुधार करती हैं?

विद्युत विश्वसनीयता संपूर्ण सिस्टम डिज़ाइन पर निर्भर करती है, लेकिन कई कैबिनेट-स्तरीय विशेषताएं भरोसेमंद संचालन में योगदान कर सकती हैं।

• लचीली सर्किट व्यवस्था:एकाधिक मुख्य-सर्किट समाधान विभिन्न वितरण कॉन्फ़िगरेशन का समर्थन करते हैं।
• उच्च गुणवत्ता वाला बसबार समर्थन:समर्पित इंसुलेटिंग संरचनाएं यांत्रिक और विद्युत स्थिरता में सुधार करने में मदद करती हैं।
• घटक लचीलापन:जब चयनित डिज़ाइन को उनकी आवश्यकता होती है तो कैबिनेट अद्यतन विद्युत घटकों को समायोजित कर सकता है।
• थर्मल और गतिशील स्थिरता:प्रकाशित विशिष्टताओं में विभिन्न मॉडलों के लिए कम समय और चरम झेलने वाले मूल्य शामिल हैं।
• सुलभ दस्तावेज़ीकरण:आपूर्ति किए गए दस्तावेज़ में विद्युत चित्र, मैनुअल, फ़ैक्टरी परीक्षण रिपोर्ट, प्रमाणन, पैकिंग सूचियाँ और निर्दिष्ट सहायक उपकरण शामिल हो सकते हैं।

CNKEEYA के प्रकाशित उत्पाद डेटा से यह भी संकेत मिलता है कि कैबिनेट को विभिन्न बसबार व्यवस्थाओं के साथ आपूर्ति की जा सकती है। 1500A और उससे नीचे की रेटेड धाराओं के लिए, एल्यूमीनियम बसबारों का उपयोग प्रकाशित डिज़ाइन के अनुसार किया जा सकता है, जबकि उच्च-वर्तमान कॉन्फ़िगरेशन में डबल कॉपर बसबारों का उपयोग किया जाता है। निर्माता के साथ अनुकूलित कॉपर बसबार व्यवस्था पर भी चर्चा की जा सकती है।

खरीदारों को सही GGD कैबिनेट का चयन कैसे करना चाहिए?

जीजीडी कैबिनेट का चयन केवल वांछित कैबिनेट आकार के बजाय विद्युत प्रणाली से शुरू होना चाहिए। एक पेशेवर खरीद प्रक्रिया को निम्नलिखित चरणों पर विचार करना चाहिए।

1. अपेक्षित भार की गणना करें:कनेक्टेड लोड, डिमांड लोड, मोटर स्टार्टिंग विशेषताओं और भविष्य की विस्तार आवश्यकताओं को निर्धारित करें।
2. रेटेड वर्तमान निर्धारित करें:एक कैबिनेट कॉन्फ़िगरेशन का चयन करें जो अनावश्यक ओवरसाइज़िंग बनाए बिना पर्याप्त वर्तमान क्षमता प्रदान करता है।
3. दोष स्तर की जाँच करें:स्थापना बिंदु पर संभावित शॉर्ट-सर्किट करंट की पुष्टि करें और इसकी तुलना कैबिनेट की झेलने और तोड़ने की क्षमताओं से करें।
4. सर्किट व्यवस्था को परिभाषित करें:इनकमिंग फीडर, आउटगोइंग फीडर, मीटरिंग, सुरक्षा, नियंत्रण और सहायक सर्किट की पहचान करें।
5. स्थापना शर्तों की पुष्टि करें:परिवेश का तापमान, ऊंचाई, आर्द्रता, कंपन, संक्षारण जोखिम और स्थापना झुकाव सत्यापित करें।
6. समीक्षा आयाम:सुनिश्चित करें कि चयनित कैबिनेट विद्युत कक्ष में फिट बैठता है और स्थापना, संचालन और रखरखाव के लिए पर्याप्त पहुंच की अनुमति देता है।
7. दस्तावेज़ीकरण की पुष्टि करें:अंतिम खरीद से पहले चित्र, परीक्षण रिपोर्ट, प्रमाणपत्र, मैनुअल और अन्य परियोजना-विशिष्ट दस्तावेजों का अनुरोध करें।

मानक अनुप्रयोगों के लिए, CNKEEYA जैसा चीन निर्माता खरीदारों के साथ अनुकूलित विद्युत विन्यास पर भी चर्चा कर सकता है। यह ईपीसी परियोजनाओं और औद्योगिक सुविधाओं के लिए विशेष रूप से उपयोगी है जहां कैबिनेट को मौजूदा ट्रांसफार्मर, सुरक्षा प्रणाली, केबल और डाउनस्ट्रीम उपकरण के साथ एकीकृत होना चाहिए।

जीजीडी कम वोल्टेज बिजली वितरण कैबिनेट के बारे में अक्सर पूछे जाने वाले प्रश्न

निम्न-वोल्टेज वितरण कैबिनेट में GGD का क्या अर्थ है?

जीजीडी एसी बिजली वितरण, रूपांतरण, सुरक्षा और नियंत्रण के लिए डिज़ाइन किए गए एक प्रकार के निश्चित लो-वोल्टेज वितरण कैबिनेट की पहचान करता है। सटीक कॉन्फ़िगरेशन और विद्युत घटक चयनित मॉडल और परियोजना आवश्यकताओं पर निर्भर करते हैं।

CNKEEYA GGD कैबिनेट की अधिकतम रेटेड धारा क्या है?

CNKEEYA के प्रकाशित विनिर्देशों के अनुसार, GGD श्रृंखला 3150A के रेटेड करंट तक पहुंच सकती है। वास्तविक लोड और सिस्टम डिज़ाइन के अनुसार उचित रेटिंग का चयन किया जाना चाहिए।

GGD लो वोल्टेज विद्युत वितरण कैबिनेट कहाँ स्थापित किया जा सकता है?

प्रकाशित एप्लिकेशन दायरे में बिजली संयंत्र, सबस्टेशन, खनन उद्यम और अन्य बिजली उपयोगकर्ता शामिल हैं। स्थापना स्थितियों की सावधानीपूर्वक जाँच की जानी चाहिए, विशेष रूप से परिवेश के तापमान, ऊंचाई, आर्द्रता, कंपन, प्रभाव और संक्षारक स्थितियों की।

क्या जीजीडी कैबिनेट को अनुकूलित किया जा सकता है?

हाँ। निर्माता के साथ विद्युत घटक चयन, बसबार व्यवस्था, सर्किट समाधान और अन्य परियोजना आवश्यकताओं पर चर्चा की जा सकती है। प्रोजेक्ट कोटेशन का अनुरोध करते समय खरीदारों को एक विस्तृत सिंगल-लाइन आरेख और तकनीकी विनिर्देश प्रदान करना चाहिए।

आम तौर पर कैबिनेट के साथ कौन से दस्तावेज़ उपलब्ध कराए जाते हैं?

CNKEEYA का कहना है कि इसके आपूर्ति किए गए पैकेज में पैकिंग सूची, उत्पाद प्रमाणन, उपयोगकर्ता मैनुअल, फैक्ट्री परीक्षण रिपोर्ट, संबंधित विद्युत चित्र, कैबिनेट कुंजी, ऑपरेटिंग हैंडल और अनुबंध-निर्दिष्ट स्पेयर पार्ट्स शामिल हो सकते हैं।

निष्कर्ष

एक अच्छी तरह से इंजीनियर किया गया जीजीडी लो वोल्टेज विद्युत वितरण कैबिनेट विश्वसनीय लो-वोल्टेज विद्युत वितरण के लिए एक व्यावहारिक आधार प्रदान कर सकता है। 3150ए तक पहुंचने वाली रेटेड वर्तमान क्षमताओं, कई मुख्य-सर्किट समाधान, मजबूत बसबार समर्थन और औद्योगिक और बुनियादी ढांचा परियोजनाओं में अनुप्रयोगों के साथ, जीजीडी श्रृंखला वितरण आवश्यकताओं की एक विस्तृत श्रृंखला को पूरा कर सकती है। परियोजना-विशिष्ट कॉन्फ़िगरेशन, तकनीकी विशिष्टताओं, मूल्य निर्धारण, या चीन फ़ैक्टरी सोर्सिंग समर्थन के लिए,हमसे संपर्क करेंआपकी विद्युत वितरण आवश्यकताओं पर चर्चा करने और एक उपयुक्त समाधान प्राप्त करने के लिए CNKEEYA पर।
