अग्रणी आपूर्तिकर्ताओं के रूप में, Keeya अपने XL-21 लो वोल्टेज वितरण और नियंत्रण कैबिनेट के साथ बिजली वितरण के लिए असाधारण समाधान पेश करने में गर्व महसूस करता है। उच्च गुणवत्ता के प्रति अपनी प्रतिबद्धता के लिए प्रसिद्ध, कीया यह सुनिश्चित करती है कि प्रत्येक कैबिनेट कड़े मानकों को पूरा करे, कम वोल्टेज प्रणालियों पर विश्वसनीय और कुशल नियंत्रण प्रदान करे। सटीक इंजीनियरिंग पर ध्यान देने के साथ, कीया के उत्पाद विद्युत वितरण के क्षेत्र में उत्कृष्टता के प्रति उनके समर्पण के प्रमाण के रूप में खड़े हैं, जो उन्हें उनकी नियंत्रण कैबिनेट आवश्यकताओं के लिए शीर्ष स्तरीय समाधान चाहने वालों के लिए एक विश्वसनीय विकल्प बनाता है।
शीर्ष स्तरीय आपूर्तिकर्ताओं के रूप में मान्यता प्राप्त कीया, बिजली वितरण प्रणालियों में अद्वितीय परिशुद्धता और विश्वसनीयता सुनिश्चित करते हुए, उच्च गुणवत्ता वाले XL-21 कम वोल्टेज वितरण और नियंत्रण कैबिनेट वितरित करने में उत्कृष्टता प्राप्त करती है।

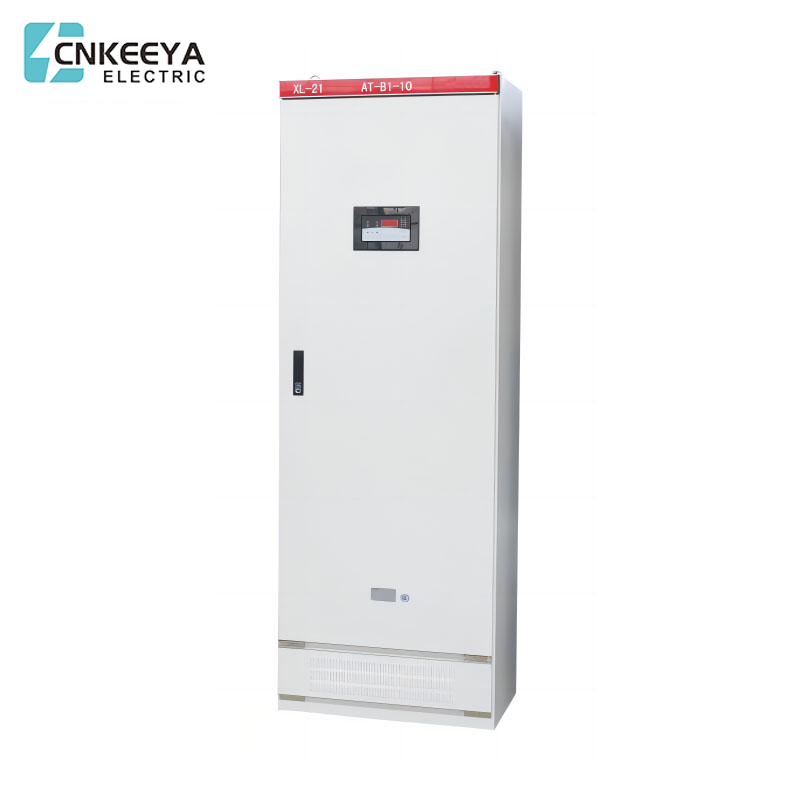

नया XL-21 पावर बॉक्स व्यापक रूप से बिजली संयंत्रों और औद्योगिक और खनन उद्यमों में उपयोग किया जाता है। इसका उपयोग 500V से नीचे के तीन-चरण एसी में तीन-चरण तीन-तार, तीन-चरण चार-तार, तीन-चरण पांच-तार आदि बिजली वितरण प्रणालियों के साथ बिजली या प्रकाश वितरण के लिए किया जाता है, जैसे दीवार के खिलाफ इनडोर स्थापना। स्क्रीन के सामने संचालन, और स्क्रीन के सामने रखरखाव; बॉक्स बॉडी एक पूरी तरह से बंद संरचना है, जिसे सी-आकार या 8एमएफ-आकार की सामग्री द्वारा इकट्ठा किया गया है। बॉक्स में एक नए प्रकार के रोटरी लोड सोलेटिंग स्विच का उपयोग किया जाता है, जिसे लोड के साथ संचालित किया जा सकता है। सामने का दरवाज़ा वोल्टेज और करंट का संकेत देने वाले उपकरणों के साथ-साथ सिग्नल लाइट, बटन, चेंज ओवर स्विच और अन्य मास्टर घटकों से सुसज्जित है। वितरण बॉक्स स्व-डिज़ाइन किए गए नए घटकों, कॉम्पैक्ट संरचना, सुंदर उपस्थिति, सुविधाजनक रखरखाव और उपयोगकर्ताओं के चयन के लिए विभिन्न प्रकार के वायरिंग समाधानों को अपनाता है। यह पुराने XL-21 पावर बॉक्स को बदलने के लिए एक आदर्श उत्पाद है।
● परिवेश का तापमान: -5℃~+40℃, और 24 घंटों के भीतर औसत तापमान +35℃ से अधिक नहीं होता है।
● ऊंचाई: 2000 मीटर से अधिक नहीं.
● सापेक्ष आर्द्रता: परिवेशीय वायु तापमान +40 ℃ होने पर 50% से अधिक नहीं; कम तापमान पर उच्च सापेक्ष आर्द्रता संभव हो सकती है (उदाहरण के लिए: 90%+20℃ पर), स्वीकार्य तापमान परिवर्तन को ध्यान में रखते हुए मध्यम संघनन उत्पन्न होता है।
● जब उपकरण स्थापित किया जाता है, तो ऊर्ध्वाधर तल से झुकाव 5° से अधिक नहीं होना चाहिए।
● उपकरण ऐसे स्थान पर स्थापित किया जाना चाहिए जहां कोई गंभीर कंपन, प्रभाव और क्षरण न हो।
नोट: यदि आप उपरोक्त शर्तों से अधिक हैं, तो आप हमारी कंपनी से परामर्श कर सकते हैं।
|
सीरीज नं. |
नाम |
इकाई |
कीमत |
|
1 |
मुख्य सर्किट का रेटेड वोल्टेज |
V |
एसी:380 |
|
2 |
सहायक सर्किट का रेटेड वोल्टेज |
V |
एसी:220,380 |
|
3 |
मूल्यांकन आवृत्ति |
हर्ट्ज |
50 |
|
4 |
रेटेड इन्सुलेशन वोल्टेज |
V |
660 |
|
5 |
वर्तमान मूल्यांकित |
A |
≤ 800ए |
एक्सएल-21 नई पावर बॉक्स श्रृंखला
उत्पाद आने के बाद, पहले जांच लें कि पैकेजिंग बरकरार है और क्षतिग्रस्त नहीं है। यदि कोई समस्या पाई जाती है, तो कृपया कारण जानने के लिए संबंधित विभाग को सूचित करें। जिन उत्पादों को तुरंत स्थापित नहीं किया गया है, उन्हें उचित स्थान पर रखा जाना चाहिए सामान्य सेवा शर्तें.
● उत्पाद स्थापना के लिए मूल चैनल स्टील और बोल्ट उपयोगकर्ता द्वारा तैयार किए जाते हैं, और मूल चैनल स्टील और कैबिनेट बॉडी के बीच कनेक्शन छेद (चित्र 1 देखें)
● उत्पाद स्थापित होने के बाद, इसे परिचालन में लाने से पहले निरीक्षण और परीक्षण करें
● जांचें कि क्या कैबिनेट बॉडी से मल्टी-लेयर पेंट फिल्म निकल गई है, और क्या कैबिनेट सूखी और साफ है;
● क्या मुख्य विद्युत उपकरणों और सहायक संपर्कों का ऑन-ऑफ विश्वसनीय और सटीक है;
● क्या मुख्य घटकों का चयन और वायरिंग सिद्धांत योजनाबद्ध ड्राइंग के अनुरूप है;
● कम से कम 1M2 के इन्सुलेशन मान वाले 500V megohmmeter का उपयोग करें। मापते समय, उन इलेक्ट्रॉनिक घटकों की वायरिंग को डिस्कनेक्ट करने पर ध्यान दें जो वोल्टेज का सामना नहीं कर सकते।
● उपयोग हेतु सावधानियां
लो-वोल्टेज एयर सर्किट ब्रेकर को कई बार चालू और बंद करने के बाद, यह मुख्य संपर्कों के कुछ जलने का कारण बनेगा और संपर्क प्रतिरोध को बढ़ाने के लिए कार्बन सामग्री उत्पन्न करेगा। यूनिवर्सल लो-वोल्टेज एयर सर्किट ब्रेकर को उसके ऑपरेटिंग निर्देशों की आवश्यकताओं के अनुसार नियमित रूप से बनाए रखा और मरम्मत किया जाना चाहिए।
| A | B | C | D | H |
| 800(600) वैकल्पिक | 500(400) वैकल्पिक | 650(450) | 450(350) | 1800(1600) वैकल्पिक |
● उत्पाद के सभी मॉडल (मुख्य सर्किट समाधान संख्या और सहायक सर्किट योजना संख्या सहित)।
● मुख्य सर्किट सिस्टम आरेख, कैबिनेट लेआउट आरेख।
● सहायक सर्किट का विद्युत योजनाबद्ध आरेख।
● कैबिनेट के लिए घटकों की सूची (मुख्य बस विनिर्देश)।
● कैबिनेट का रंग (यदि आवश्यक नहीं है, तो इसे बेज ग्रे रंग में आपूर्ति की जाती है) और कैबिनेट का आकार। अन्य विशेष आवश्यकताएं जो उत्पाद की सामान्य सेवा शर्तों के साथ असंगत हैं।
