अमेरिकन टाइप प्रीफैब्रिकेशन सबस्टेशन

कीया, एक प्रसिद्ध फैक्ट्री और विश्वसनीय आपूर्तिकर्ता, अत्याधुनिक अमेरिकी प्रकार प्रीफैब्रिकेशन सबस्टेशन के उत्पादन में माहिर है। नवाचार और सटीक इंजीनियरिंग के प्रति प्रतिबद्धता के साथ, हमारा कारखाना विद्युत बुनियादी ढांचे उद्योग की बढ़ती जरूरतों को पूरा करने के लिए डिज़ाइन किए गए इन उन्नत सबस्टेशनों को तैयार करने में उत्कृष्टता प्राप्त करता है।

जांच भेजें

उत्पाद वर्णन

समर्पित आपूर्तिकर्ताओं के रूप में, Keeya ऊर्जा वितरण प्रणालियों को बढ़ाने के लिए अत्याधुनिक समाधान पेश करते हुए, गुणवत्ता और उद्योग मानकों के पालन को प्राथमिकता देता है। अमेरिकन टाइप प्रीफैब्रिकेशन सबस्टेशनों की हमारी नई लाइन के साथ, कीया विश्वसनीयता, दक्षता और आधुनिक तकनीक के लिए मानक स्थापित करना जारी रखे हुए है। नवीनतम विद्युत सबस्टेशनों के लिए कीया को अपने आपूर्तिकर्ता के रूप में चुनें और कुशल और उन्नत बिजली वितरण के भविष्य का अनुभव करें।

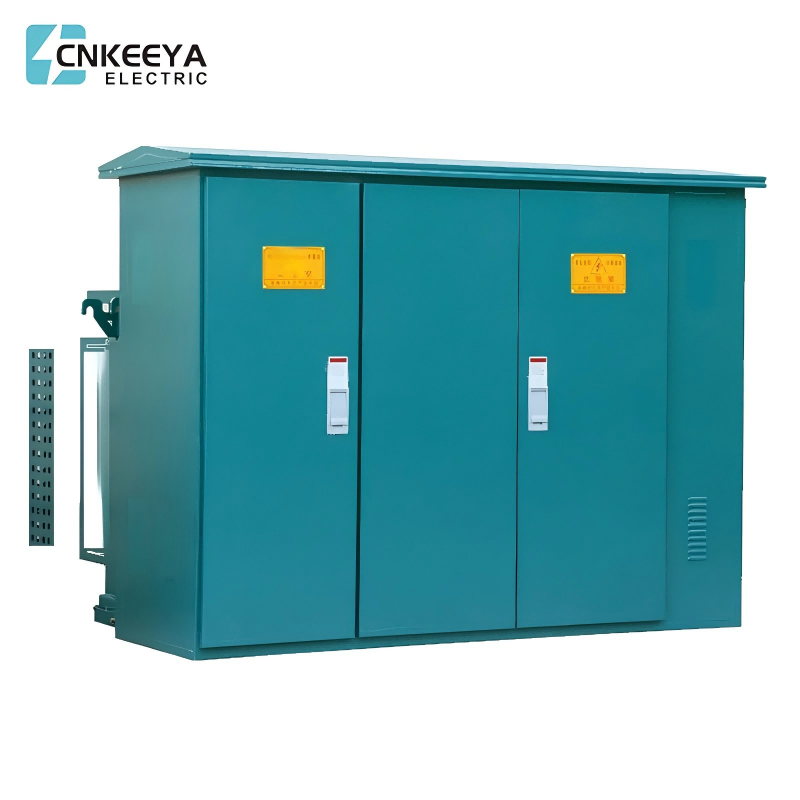

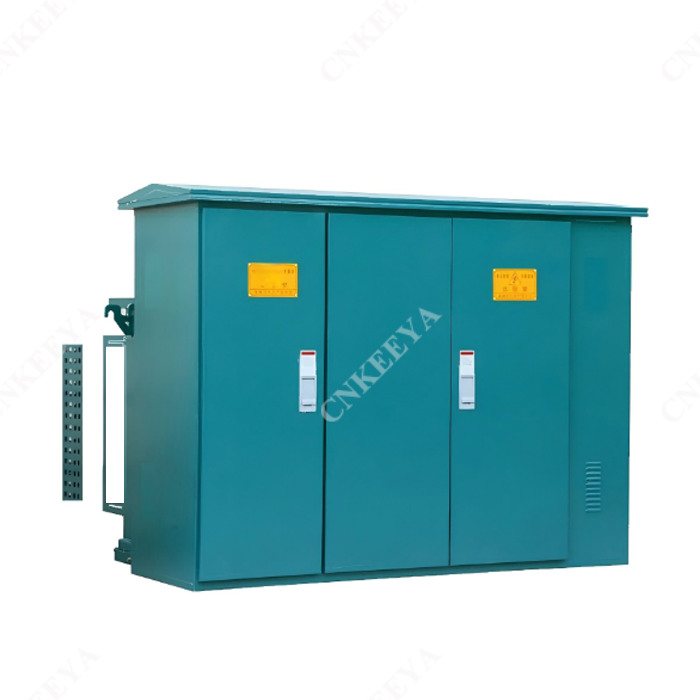

ZGS11-12 श्रृंखला अमेरिकी प्रकार प्रीफैब्रिकेशन सबस्टेशन (अमेरिकी प्रकार) छोटी मात्रा, आसान स्थापना और रखरखाव, कम शोर, कम नुकसान, विरोधी चोरी, अधिभार क्षमता, पूर्ण सुरक्षा और अन्य विशेषताओं के साथ। यह नए आवासीय क्षेत्रों, ग्रीन बेल्ट, पार्क, स्टेशन, होटल, निर्माण स्थलों, हवाई अड्डों और अन्य स्थानों के लिए उपयुक्त है।

ZGS11-12 श्रृंखला अमेरिकी प्रकार प्रीफैब्रिकेशन सबस्टेशन (अमेरिकी प्रकार), 10kV रिंग नेटवर्क बिजली आपूर्ति, दोहरी बिजली आपूर्ति या टर्मिनल बिजली आपूर्ति प्रणालियों के लिए उपयुक्त, सबस्टेशन, मीटरिंग, मुआवजा नियंत्रण और सुरक्षा उपकरण के रूप में उपयोग किया जाता है। यह उत्पाद निम्नलिखित मानकों के अनुरूप है: GB/T17467-2020 "हाई वोल्टेज/लो वोल्टेज प्रीफैब्रिकेटेड सबस्टेशन" और DL/T537-2018 "6-35kV बॉक्स सबस्टेशन ऑर्डरिंग तकनीकी शर्तें"।


सेवा शर्त

● ऊंचाई: 1000 मीटर से अधिक नहीं;

● परिवेश का तापमान: -35℃~+40℃;

● सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं, मासिक औसत 90% से अधिक नहीं;

● स्थापना स्थान: कोई आग, विस्फोट जोखिम या रासायनिक संक्षारक गैस नहीं और अच्छी तरह हवादार, जमीन का झुकाव कोण 3° से अधिक नहीं है।


तकनीकी मापदण्ड

पूर्वनिर्मित सबस्टेशन तकनीकी पैरामीटर तालिका

नहीं।

वस्तु

इकाई

टेक्नीडल पैरामीटर

1

रेटेड वोल्टेज

के। वी

12/0.4 (एचवी/एलवी)

2

अधिकतम ऑपरेटिंग वोल्टेज

के। वी

12(एचवी एसएलडीई)

3

मूल्यांकन आवृत्ति

हर्ट्ज

50

4

निर्धारित क्षमता

केवीए

50-1600

5

1 मिनट बिजली आवृत्ति वोल्टेज का सामना करती है

के। वी

35

6

बिजली आवेग वोल्टेज

के। वी

75

7

कूलिंग कोड


तेल में डूबा हुआ स्वयं ठंडा

8

उच्च वोल्टेज बैकअप फ़्यूज़ ब्रेकिंग करंट

के.ए

50

9

प्लग-इन फ़्यूज़ करंट तोड़ रहा है

के.ए

2.5

10

परिवेश का तापमान

-35~+40

11

कुंडल का स्वीकार्य तापमान आरएसई

65

12

नो-लोड वोल्टेज विनियमन


±5% या ±2×2.5%

13

शोर स्तर

डाटाबेस

50

14

सुरक्षा स्तर


पी43


ZGS11-12 पूर्वनिर्मित सबसेशन (अमेरिकी प्रकार)

सबस्टेशन केबल इनलेट और आउटलेट निर्माण ड्राइंग

तकनीकी आवश्यकताएं:

1. संयोजन का वास्तविक आकार देखें:

2. कंक्रीट प्लेटफ़ॉर्म की सतह ßat होगी, और प्लेट फिक्सेशन को दबाकर संयुक्त सबस्टेशन को प्लेटफ़ॉर्म पर pxed किया जाएगा;

3. ग्राउंडिंग बार और केबल फिक्सिंग ब्रैकेट का रूप वास्तविक स्थिति के अनुसार निर्धारित किया जा सकता है;

4. केबल फिक्सिंग फ्रेम और ग्राउंडिंग बार एम्बेडेड होना चाहिए;

5. इनलेट और आउटलेट केबल छेद का स्थान विशिष्ट स्थिति के अनुसार निर्धारित किया जाता है;

6. संचालन की सुविधा के लिए स्थापना के बाद स्विच के सामने कम से कम 1.5 मीटर का अंतर होना चाहिए।

7. ग्राउंडिंग ग्रिड 12 गैल्वेनाइज्ड राउंड स्टील या 40×4 गैल्वेनाइज्ड तांबे से बना हो सकता है, ग्राउंडिंग प्रतिरोध को बिजली विभाग की आवश्यकताओं को पूरा करना चाहिए।

विड्थोफ़ केबल शूट

सबस्टेशन केबल इनलेट और आउटलेट निर्माण ड्राइंग (YB6)


पूर्वनिर्मित सबसेशन (अमेरिकी प्रकार)
