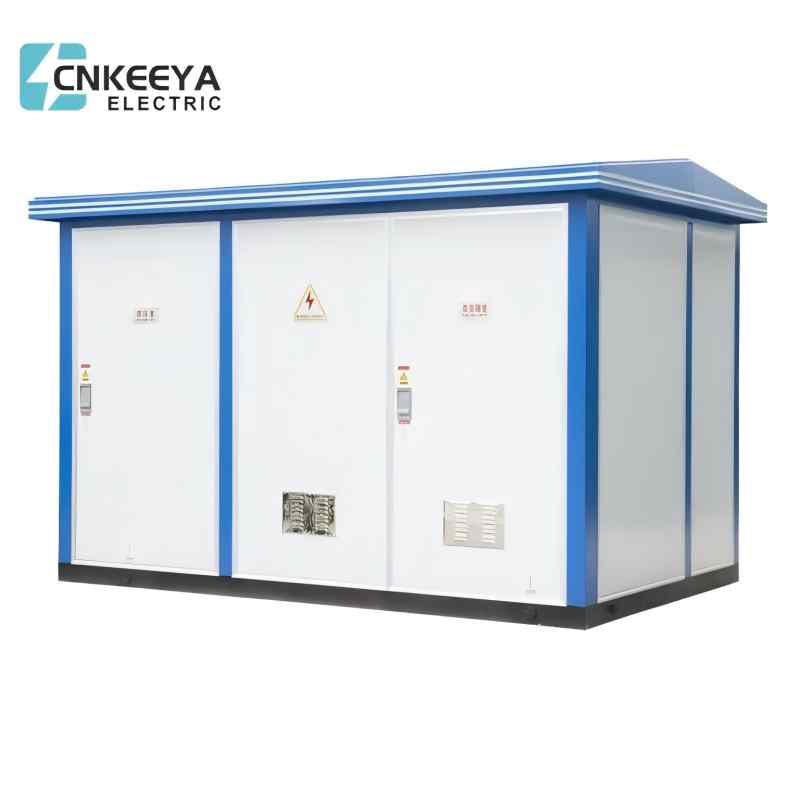

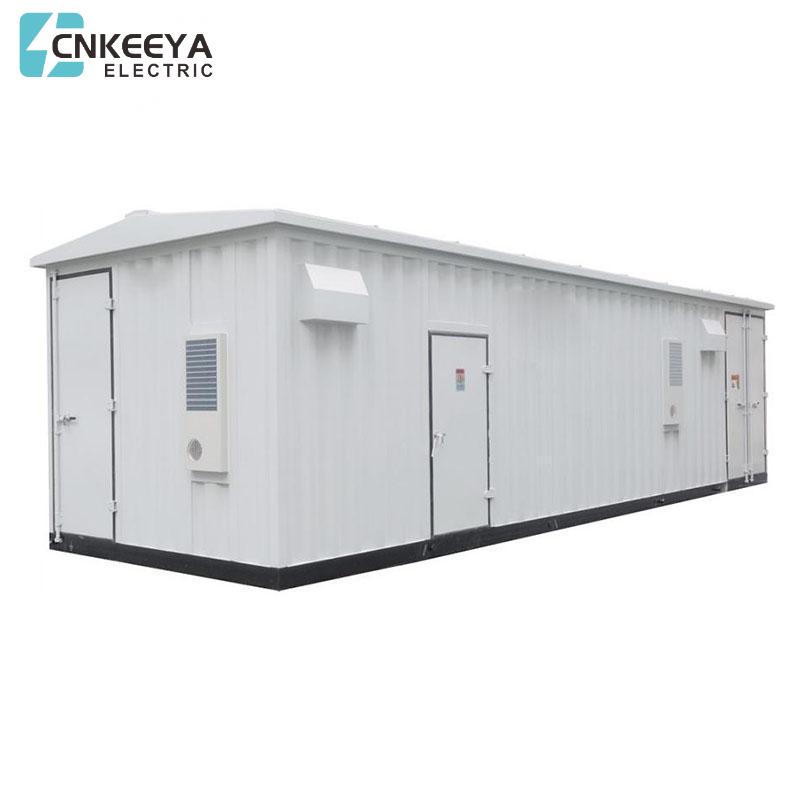

220KV और उससे नीचे के मॉड्यूलर इंटेलिजेंट प्रीफैब्रिकेटेड सबस्टेशन

कीया मॉड्यूलर इंटेलिजेंट प्रीफैब्रिकेटेड सबस्टेशनों का एक प्रमुख आपूर्तिकर्ता है, जो 220KV और उससे नीचे के मॉड्यूलर इंटेलिजेंट प्रीफैब्रिकेटेड सबस्टेशनों के समाधान में विशेषज्ञता रखता है।

पूर्वनिर्मित कैबिनेट "मानक वितरण" की मूल अवधारणा पर आधारित एक आउटडोर बुद्धिमान सबस्टेशन है। बुद्धिमान सबस्टेशन के प्राथमिक उपकरण वाहक के निर्माण के लिए पूर्वनिर्मित कैबिनेट संरचना को अपनाना एक महत्वपूर्ण उपाय बन गया है। स्मार्ट ग्रिड के निर्माण में तेजी की तुलना में सबस्टेशन निर्माण की गति अपेक्षाकृत पिछड़ गई है। इंटेलिजेंट सबस्टेशन के निर्माण चक्र को तेज करने के लिए, स्टेट ग्रिड कॉरपोरेशन ऑफ चाइना ने मानक वितरण सबस्टेशन के निर्माण मोड का प्रस्ताव दिया है। "मानकीकृत डिजाइन, फैक्ट्री प्रसंस्करण और असेंबली निर्माण" का समाधान इंटेलिजेंट सबस्टेशन (पूर्वनिर्मित) के तेजी से प्रचार और अनुप्रयोग को साकार करता है। अलमारी)।

प्रीफैब्रिकेटेड कैबिनेट बुद्धिमान सबस्टेशनों में लागू नई तकनीक, नई सामग्रियों और नए उपकरणों का एक महत्वपूर्ण अवतार है। यह पूर्वनिर्मित कैबिनेट, माध्यमिक उपकरण पैनल (या रैक), कैबिनेट सहायक सुविधाओं आदि से बना है। यह कारखाने में निर्माण, असेंबली, वायरिंग, कमीशनिंग और अन्य कार्यों को पूरा करता है, और पूरे परियोजना स्थल पर ले जाया जाता है, जो स्थित है स्थापना नींव पर.

पूर्वनिर्मित कैबिनेट और इसके आंतरिक माध्यमिक उपकरण निर्माता द्वारा माध्यमिक उपकरणों के पूरे सेट के एकीकरण का एहसास करते हैं, फैक्ट्री प्रसंस्करण का एहसास करते हैं, ऑन-साइट सेकेंडरी वायरिंग को कम करते हैं, डिजाइन, निर्माण, कमीशनिंग और वर्कलोड को कम करते हैं, रखरखाव को सरल बनाते हैं, निर्माण अवधि को छोटा करते हैं, और प्रभावी ढंग से पावर ग्रिड के तेजी से निर्माण का समर्थन करते हैं। प्रीफैब्रिकेटेड कैबिनेट में मानकीकरण, मॉड्यूलराइजेशन और प्रीफैब्रिकेशन की तकनीकी विशेषताएं हैं। उपकरण के सामान्य संचालन के अनुकूल उपकरण कैबिनेट की वास्तविक जरूरतों के अनुसार निर्माता विशिष्ट आयामों को अनुकूलित कर सकता है।

मानकीकरण का अर्थ है कि पूर्वनिर्मित कैबिनेट का आकार मानक कंटेनर के आकार को संदर्भित करेगा और उचित रूप से सुधार किया जाएगा, ताकि इसे सही बनाया जा सके और उपकरण के मानक के अनुरूप बनाया जा सके, और सुविधा के लिए इसे संबंधित मानकीकरण तक पहुंचाया जा सके। उपकरणों का सामान्य संचालन अधिक प्रभावी ढंग से;

मॉड्यूलराइजेशन का मतलब है कि प्रीफैब्रिकेटेड कैबिनेट को आंतरिक उपकरण के विभिन्न कार्यों के अनुसार सार्वजनिक उपकरण प्रीफैब्रिकेटेड कैबिनेट, अंतराल उपकरण प्रीफैब्रिकेटेड कैबिनेट, एसी / डीसी पावर प्रीफैब्रिकेटेड कैबिनेट, बैटरी प्रीफैब्रिकेटेड कैबिनेट और अन्य मॉड्यूल में वर्गीकृत किया गया है। विभिन्न वोल्टेज स्तरों के अनुसार, विभिन्न मॉड्यूलर पूर्वनिर्मित कैबिनेट को कई उप मॉड्यूल में विभाजित किया जा सकता है;

प्रीफैब्रिकेशन का मतलब है कि कैबिनेट संरचना, आंतरिक उपकरण स्थापना, आंतरिक उपकरणों के बीच वायरिंग, पूर्वनिर्मित कैबिनेट के आंतरिक उपकरणों के बीच केबल और ऑप्टिकल केबल सभी फैक्ट्री प्रीफैब्रिकेशन द्वारा संसाधित होते हैं। और कारखाने में सभी उपकरणों की स्थापना, वायरिंग और कमीशनिंग का काम पूरा हो गया है। पूर्वनिर्मित कैबिनेट और उसके आंतरिक उपकरण को समग्र रूप से सबस्टेशन साइट पर ले जाया जाता है, और ऑन-साइट निर्माण दक्षता में सुधार करने और बुद्धिमान सबस्टेशन के निर्माण चक्र को कम करने के लक्ष्य को प्राप्त करने के लिए स्थिति और बिजली पूरी की जाती है!

220KV और उससे नीचे के मॉड्यूलर इंटेलिजेंट प्रीफैब्रिकेटेड सबस्टेशन की विशेषताएं

220kV और उससे नीचे के मॉड्यूलर इंटेलिजेंट प्रीफैब्रिकेटेड सबस्टेशन

220kV और इससे नीचे के मॉड्यूलर इंटेलिजेंट प्रीफैब्रिकेटेड कैबिनेट टाइप सबस्टेशन, स्टेट ग्रिड द्वारा प्रवर्तित इंटेलिजेंट सबस्टेशन की एक नई पीढ़ी है, जिसमें सुरक्षा और विश्वसनीयता, छोटे बोर क्षेत्र, छोटी निर्माण अवधि, छोटी और सुंदर उपस्थिति, लंबी सेवा जीवन, कोई विकिरण नहीं जैसे फायदे हैं। , कम शोर, बेक्सिबल लेआउट, आदि।

मुख्य ट्रांसफार्मर सुरक्षित, विश्वसनीय, कम शोर, रिसाव मुक्त और कोर-मुक्त उच्च गुणवत्ता वाले उत्पादों को अपनाता है; पूरा स्टेशन खुले कंडक्टरों और खुले विद्युत उपकरणों से मुक्त है। अच्छी शेल सुरक्षा के साथ, आकस्मिक बिजली के झटके का खतरा समाप्त हो जाता है; पूरे सबस्टेशन का कॉम्पैक्ट लेआउट सिविल सबस्टेशन की तुलना में फर्श क्षेत्र और ऊंचाई को 30% से अधिक कम कर देता है, जिससे शहरी स्थान पर कब्जे की दर कम हो जाती है; भवन की डिजाइन अवधारणा सबस्टेशन में सभी उपकरणों के लिए ब्लॉक मॉड्यूलराइजेशन को अपनाया जाता है, और प्रत्येक मॉड्यूल के लिए फैक्ट्री उत्पादन और असेंबली निर्माण का एहसास किया जाता है। पारंपरिक सिविल सबस्टेशन की तुलना में ऑन-साइट सिविल इंजीनियरिंग कार्यभार 70% से अधिक कम हो गया है, और उपकरण स्थापना कार्यभार 80% से अधिक कम हो गया है; उपकरण जुटाने के लिए सड़क को खुराक देने की कोई आवश्यकता नहीं है, और कोई नहीं है निर्माण के दौरान धूल और ध्वनि प्रदूषण; शेल पूर्ण स्टेशन रंग पेंटिंग का एहसास कर सकता है, शहरी विषयगत संस्कृति को एकीकृत कर सकता है, शहरी नियोजन के सामंजस्य में सुधार कर सकता है और आसपास के वातावरण के साथ एकीकृत कर सकता है; ट्रांसफार्मर को फ़ायरवॉल तकनीक, ध्वनि अवरोध के माध्यम से पूर्वनिर्मित कैबिनेट में रखा गया है प्रौद्योगिकी और विद्युत चुम्बकीय परिरक्षण प्रौद्योगिकी, यह सबस्टेशन के शोर को 40 डेसिबल से कम कर सकती है, शहरी पर्यावरण मूल्यांकन की आवश्यकताओं को पूरा कर सकती है, और आसपास के आवासीय क्षेत्रों के ध्वनि प्रदूषण को खत्म कर सकती है; सबस्टेशन के मॉड्यूलराइजेशन के कारण, यह बेक्सीबल हो सकता है सबस्टेशन स्थल के भूभाग के अनुसार व्यवस्थित, शहरी केंद्रों में सबस्टेशनों की भूमि अधिग्रहण, निर्माण और लैंडिंग की समस्याओं को पूरी तरह से हल करना, जो सबस्टेशन निर्माण का एक नया तरीका है।

तेज़ - फ़ैक्टरी उत्पादन चक्र के 3 महीने, साइट पर निर्माण चक्र का 1 महीना।

छोटा - छोटा क्षेत्र, पारंपरिक सबस्टेशन निर्माण की तुलना में 30%-70% छोटा

सटीक - शेल अंतरराष्ट्रीय स्तर पर उन्नत छह एंटी-जंग प्रक्रियाओं को अपनाता है, जो 30 वर्षों तक जंग से मुक्त है और इसकी सेवा जीवन 60 वर्ष है। मुख्य विद्युत उपकरण रखरखाव मुक्त उपकरण को अपनाते हैं, जो उत्कृष्ट प्रसंस्करण तकनीक और उत्कृष्ट उपस्थिति डिजाइन के साथ सुरक्षित और विश्वसनीय है।

बचत - मानकीकृत डिज़ाइन, फ़ैक्टरी प्रसंस्करण, और असेंबली प्रकार का निर्माण पूरे सबस्टेशन के व्यापक निवेश का 5% -10% बचाता है। सबस्टेशन का कॉम्पैक्ट लेआउट उन्नत पूर्ण सिस्टम एकीकरण तकनीक को अपनाता है, जिससे 30% - 70% भूमि संसाधनों की बचत होती है।

लचीला - बिल्डिंग ब्लॉक मॉड्यूलर संरचना को सबस्टेशन की विभिन्न भौगोलिक स्थिति के अनुसार अपनाया जा सकता है, या इसे वर्तमान अवधि की वर्तमान और भविष्य की योजना के अनुसार चरणों में बनाया जा सकता है; इसे स्थानांतरित करना सुविधाजनक है, इसे किसी अन्य स्थान पर ले जाया जा सकता है कम से कम समय में समग्र रूप से।

एप्लिकेशन की सीमा

उत्पादों का उपयोग न केवल शहरी केंद्रीय क्षेत्रों में पारंपरिक सबस्टेशनों की कठिन लैंडिंग की समस्या को हल करने के लिए किया जा सकता है, बल्कि कोयला, तेल और अन्य पारंपरिक ऊर्जा उद्योगों के साथ-साथ फोटोवोल्टिक, पवन ऊर्जा और अन्य नई ऊर्जा उद्योगों में भी व्यापक रूप से उपयोग किया जा सकता है। साथ ही, अपने "बिल्डिंग ब्लॉक मॉड्यूलर" डिज़ाइन, उत्पादन और परिवहन असेंबली मोड के साथ, यह उपनगरीय, दूरदराज के पर्वतीय क्षेत्रों और अन्य स्थानों के लिए विशेष रूप से उपयुक्त है जहां सड़क परिवहन असुविधाजनक है।

परिचालन वातावरण की स्थितियाँ

कैबिनेट में सभी उपकरण नमी-प्रूफ उपकरण होंगे, और पूर्वनिर्मित कैबिनेट में निरार्द्रीकरण कार्य होगा।

ऊंचाई: <1000 मी

वार्षिक औसत तापमान: 23℃

अत्यधिक अधिकतम तापमान: 39. 9℃

अत्यधिक न्यूनतम तापमान: -8. 6℃

औसत वार्षिक वर्षा: 1300

औसत वार्षिक वाष्पीकरण: /

वार्षिक अधिकतम बर्फ की मोटाई: /

वार्षिक औसत सापेक्षिक आर्द्रता (%): ≤75

वार्षिक अधिकतम जमी हुई मिट्टी की गहराई: ≤0. 5मी

वार्षिक धूप घंटे: /

वार्षिक औसत तूफान वाले दिन (डी): 37. 6

वार्षिक औसत आंधी दिन (डी): /

प्रदूषण स्तर: IV

अधिकतम हवा की गति: 25.3 मी/से

मूल भूकंपीय तीव्रता: VI

स्थापना स्थिति: आउटडोर

पूर्वनिर्मित कक्ष की संरचना

1. पूर्वनिर्मित कैबिनेट का आंतरिक स्थान और संरचना माध्यमिक उपकरण, एयर कंडीशनिंग, प्रकाश व्यवस्था, प्री फाइटिंग, सुरक्षा, छवि और अन्य उपकरणों से बनी है। साथ ही, उपकरण संचालन और रखरखाव कर्मियों की कार्य आवश्यकताओं को पूरा करना भी आवश्यक है। कैबिनेट के इंटीरियर में बड़े बदलाव की जरूरत है। सजावट सामग्री आग और पानी प्रतिरोधी सामग्री हैं। सूरज की रोशनी को अवरुद्ध करने और बॉक्स के थर्मल इन्सुलेशन फ़ंक्शन को सुनिश्चित करने के लिए सजावट सामग्री और बल्कहेड के बीच थर्मल इन्सुलेशन सामग्री को जोड़ा जा सकता है, कैबिनेट में प्रकाश और एयर कंडीशनिंग को जरूरतों के अनुसार अलग-अलग तरीकों से महसूस किया जा सकता है। प्रभावी ढंग से बचाने के लिए, कैबिनेट में औद्योगिक एयर कंडीशनिंग और निकास प्रणाली स्थापित की जाती है, जो वास्तविक समय में कैबिनेट में ऑपरेटिंग वातावरण को समायोजित कर सकती है; चूंकि वर्तमान में अनअटेंडेड मोड अपनाया जाता है, इसलिए सुरक्षा, छवि, छवि निगरानी और फायर अलार्म सिस्टम की आवश्यकता होती है। कैबिनेट में स्थापित किया जाए; उपकरण के सामान्य संचालन के अनुसार तारों की व्यवस्था ठीक से की जा सकती है।

2. पूर्वनिर्मित कैबिनेट प्रकार जीआईएस मिश्रित उपकरण और पूर्वनिर्मित कैबिनेट प्रकार सबस्टेशन। पूर्वनिर्मित कैबिनेट जीआईएस मिश्रित उपकरण में पूर्वनिर्मित बक्से, इनकमिंग और आउटगोइंग लाइन अंतराल और अनुभागीय माप और सुरक्षा अंतराल शामिल हैं, और इनकमिंग और आउटगोइंग लाइन अंतराल में इनकमिंग लाइन अंतराल और मुख्य ट्रांसफार्मर अंतराल शामिल हैं; इनकमिंग लाइन अंतराल में इनकमिंग लाइन केबल टर्मिनल, डिस्कनेक्टर I, डिस्कनेक्टर शामिल हैं।

3. ट्रांसफार्मर I और सर्किट ब्रेकर l: मुख्य ट्रांसफार्मर अंतराल में आउटगोइंग केबल टर्मिनल और डिस्कनेक्टर lll शामिल हैं; अनुभागीय माप और सुरक्षा अंतराल में एक बस कपलर अनुभागीय अंतराल और दो माप और सुरक्षा अंतराल शामिल हैं। बस युगल अनुभागीय अंतराल में सर्किट ब्रेकर एलएल, ट्रांसफार्मर एलएल और दो डिस्कनेक्टर्स IV शामिल हैं, और माप और सुरक्षा अंतराल में ट्रांसफार्मर एलएलएल और डिस्कनेक्टर वी एक साथ जुड़े हुए हैं; अनुभागीय माप और सुरक्षा अंतराल इनकमिंग और आउटगोइंग लाइन अंतराल के दो आसन्न समूहों के बीच निर्धारित किए जाते हैं। इनकमिंग और आउटगोइंग लाइन अंतराल, अनुभागीय माप और सुरक्षा अंतराल और बसें एक रैखिक संरचना बनाती हैं। इनकमिंग और आउटगोइंग लाइन अंतराल, अनुभागीय माप और सुरक्षा अंतराल और बसें पूर्वनिर्मित बॉक्स में स्थित हैं। पूर्वनिर्मित माध्यमिक संयुक्त उपकरण कैबिनेट कैबिनेट बॉडी, माध्यमिक उपकरण, एयर कंडीशनिंग, प्रकाश व्यवस्था, अग्निशमन, सुरक्षा, छवि और अन्य उपकरणों से बना है। कैबिनेट में सभी उपकरण कारखाने में जुड़े और डिबग किए गए हैं, और पूरे या 2 ~ 3 इकाइयों के रूप में साइट पर पहुंचाए गए हैं।
