आउटडोर वैक्यूम सर्किट ब्रेकर

CNKEEYA आउटडोर वैक्यूम सर्किट ब्रेकर एक विश्वसनीय और टिकाऊ उच्च प्रदर्शन वाला विद्युत उपकरण है जिसे आउटडोर बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया है। इसका उत्कृष्ट प्रदर्शन और विश्वसनीयता इसे बिजली उद्योग में पसंदीदा सर्किट ब्रेकरों में से एक बनाती है।

1. उत्पाद विवरण

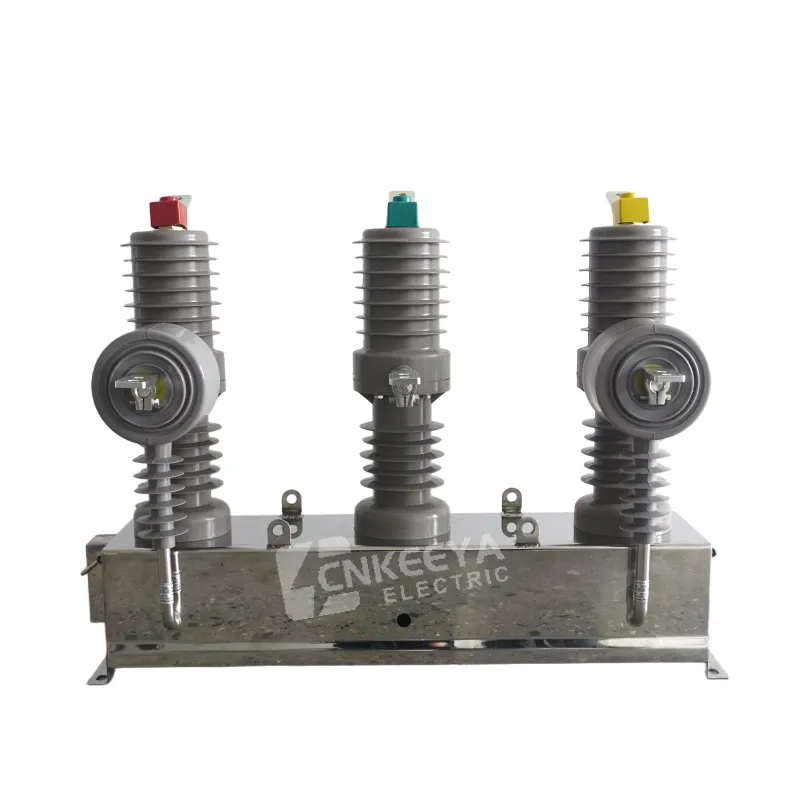

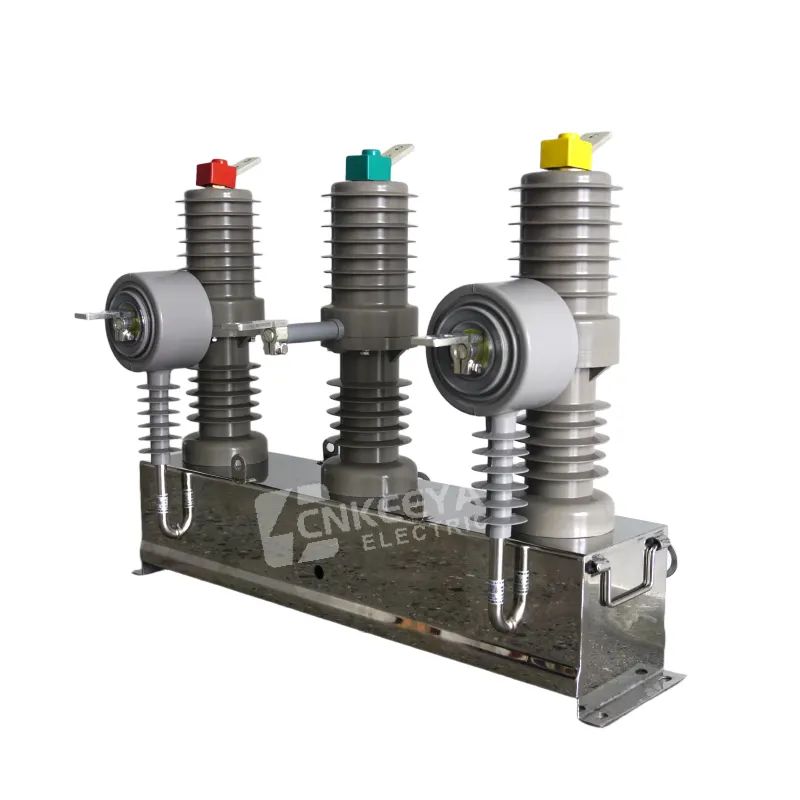

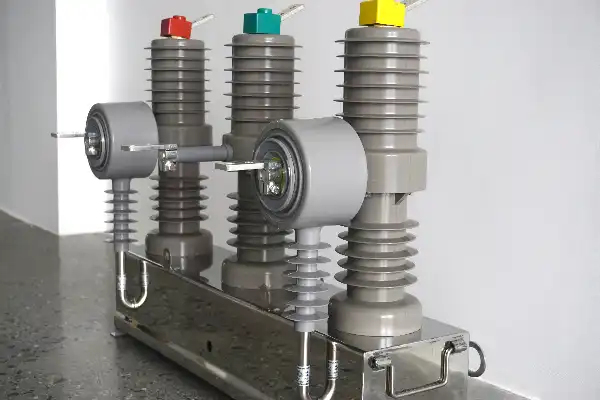

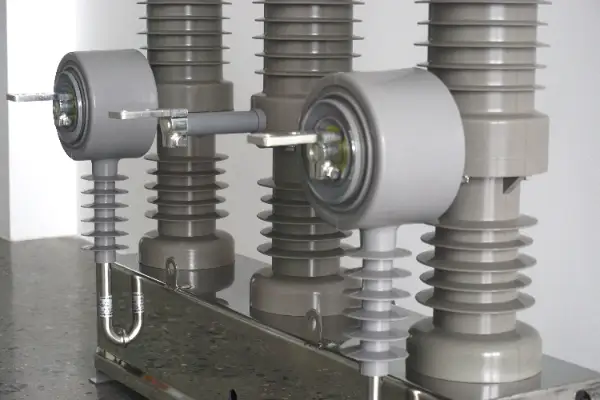

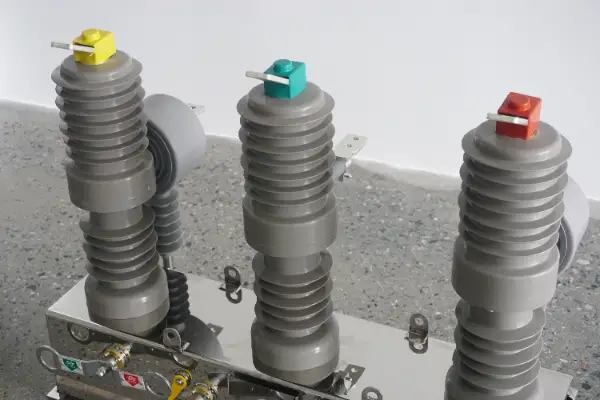

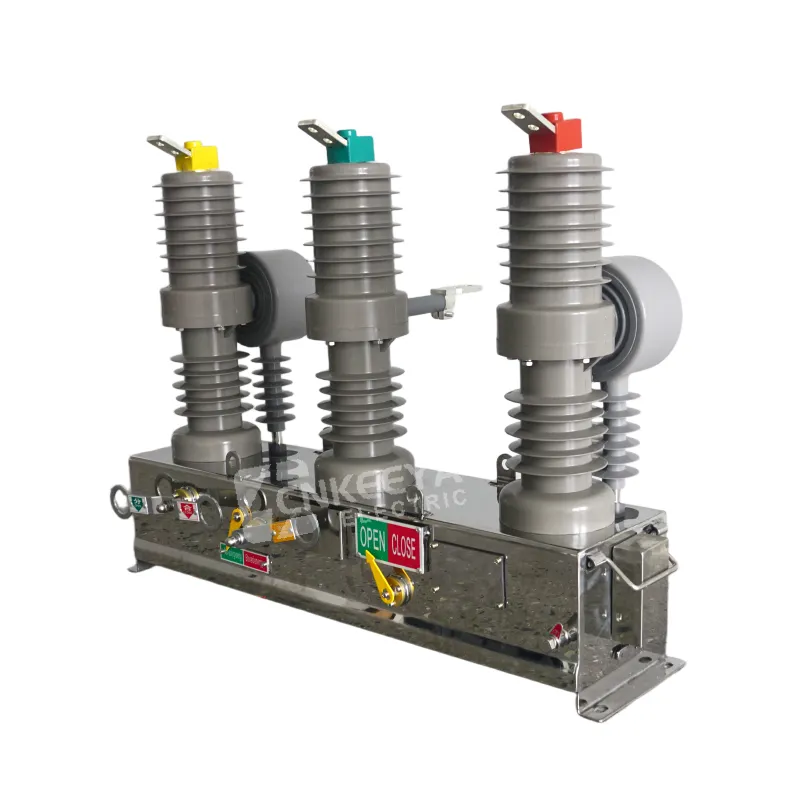

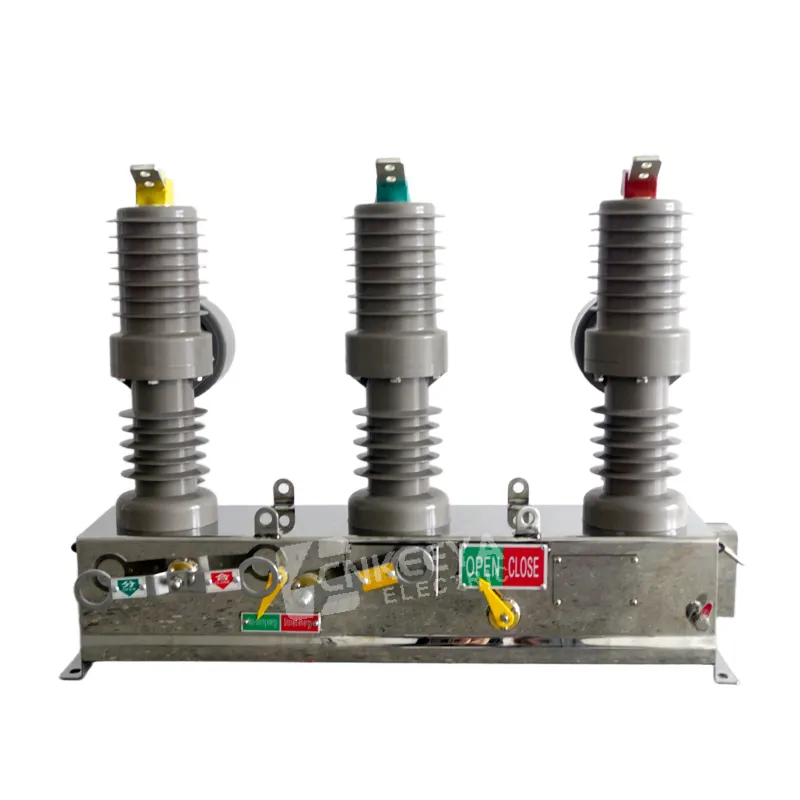

ZW32-12/630-20 एक 12kV आउटडोर पोल-माउंटेड वैक्यूम सर्किट ब्रेकर है। रेटेड फ्रीक्वेंसी: 50Hz तीन-चरण AC; रेटेड करंट: 630A; रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट: 20kA। इसका व्यापक रूप से शहरी और ग्रामीण पावर ग्रिड, औद्योगिक और खनन बिजली वितरण प्रणालियों में उपयोग किया जाता है, लोड, ओवरलोड और शॉर्ट-सर्किट करंट के स्विचिंग और सुरक्षा के लिए, लगातार संचालन के अवसरों के लिए उपयुक्त।

मॉडल का अर्थ

ZW32: आउटडोर वैक्यूम सर्किट ब्रेकर श्रृंखला

12: रेटेड वोल्टेज 12kV

630: रेटेड वर्तमान 630ए

20: रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट 20kA

उत्पाद वर्णन:

आउटडोर वैक्यूम सर्किट ब्रेकर एक उन्नत सर्किट ब्रेकर है जिसे विशेष रूप से आउटडोर हाई-वोल्टेज बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया है। यह आपके बिजली सिस्टम के लिए विश्वसनीय सुरक्षा और नियंत्रण कार्य प्रदान करने के लिए वैक्यूम आर्क बुझाने वाली तकनीक का उपयोग करता है।

2. उत्पाद विशेषताएँ

2.1 संरचनात्मक डिज़ाइन

तीन-चरण स्तंभ पूरी तरह से संलग्न संरचना, ऑपरेटिंग तंत्र अंतर्निहित, धूलरोधी, नमी प्रतिरोधी और विरोधी संघनन।

कॉम्पैक्ट आकार और हल्के वजन, आसान पोल-माउंटेड इंस्टॉलेशन, किसी विशेष नींव की आवश्यकता नहीं है।

खुलने की स्थिति में दृश्यमान ब्रेकिंग पॉइंट और रखरखाव सुरक्षा के लिए एंटी-मिसऑपरेशन इंटरलॉक के साथ वैकल्पिक आइसोलेटिंग स्विच।

2.2 इन्सुलेशन और आर्क विलुप्ति

वैक्यूम इंटरप्रेटर को अपनाता है, तेल-मुक्त और SF6-मुक्त, बिना किसी आग या विस्फोट के जोखिम के पर्यावरण के अनुकूल।

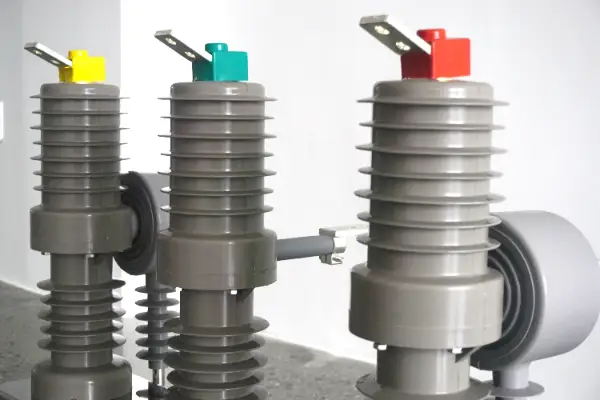

सिलिकॉन रबर मिश्रित इन्सुलेशन, ओजोन प्रतिरोधी, यूवी प्रतिरोधी और मजबूत हाइड्रोफोबिसिटी; व्यापक तापमान रेंज -40℃~+70℃ और कक्षा IV प्रदूषण पर्यावरण के लिए लागू।

अक्षीय चुंबकीय क्षेत्र संरचना, मजबूत तोड़ने की क्षमता और लंबी विद्युत सेवा जीवन के साथ कॉपर-क्रोमियम संपर्क, लगातार संचालन के लिए आदर्श।

2.3 संचालन एवं नियंत्रण

स्प्रिंग मैकेनिज्म/स्थायी चुंबक मैकेनिज्म वैकल्पिक, मैनुअल, इलेक्ट्रिक और रिमोट कंट्रोल का समर्थन करता है।

कम भागों और छोटी ट्रांसमिशन श्रृंखला के साथ स्थायी चुंबक तंत्र; यांत्रिक जीवन 30,000 गुना तक, खुलने का समय ≤8ms।

बाहरी सीटी/पीटी विन्यास योग्य, एकीकृत ओवर-करंट, तात्कालिक यात्रा और पृथ्वी दोष संरक्षण; मेमोरी को पुनः बंद करने और फॉल्ट करने के लिए बुद्धिमान नियंत्रक से सुसज्जित।

2.4 सामग्री एवं सुरक्षा

कैबिनेट: यूवी-प्रतिरोधी वार्निश, नमक कोहरे और संक्षारण प्रतिरोधी के साथ स्टेनलेस स्टील / डैक्रोमेट विरोधी जंग कोटिंग।

पूरी तरह से सील डिजाइन, 12 मिमी बर्फ कोटिंग और 35 मीटर/सेकेंड हवा की गति के लिए प्रतिरोधी, 2000 मीटर तक की ऊंचाई पर स्थिर संचालन।

3. विक्रय बिंदु

3.1 उच्च सुरक्षा एवं विश्वसनीयता

वैक्यूम आर्क विलुप्ति + पर्यावरण-अनुकूल सामग्री, कोई आग और विस्फोट का खतरा नहीं, रखरखाव-मुक्त संचालन।

मिलिसेकंड स्तर की गलती को तोड़ना, बिजली कटौती की गुंजाइश को कम करने के लिए तेजी से गलती को अलग करना।

3.2 बुद्धिमान संगतता

वितरण नेटवर्क स्वचालन के साथ संगत, दूरस्थ निगरानी, ​​​​डेटा अपलोड और सक्रिय गलती अलार्म का समर्थन करता है।

एकीकृत प्राथमिक और माध्यमिक डिज़ाइन, राष्ट्रीय ग्रिड मानकों के अनुरूप, आसानी से स्मार्ट पावर ग्रिड से जुड़ा हुआ।

3.3 लागत प्रभावी एवं उच्च दक्षता

लंबे यांत्रिक और विद्युत सेवा जीवन, प्रतिस्थापन और रखरखाव लागत को कम करें, पूरे जीवन चक्र निवेश को कम करें।

सरल स्थापना और छोटे पदचिह्न, सिविल इंजीनियरिंग और स्थापना लागत बचाएं, निर्माण अवधि कम करें।

3.4 उत्कृष्ट पर्यावरणीय अनुकूलनशीलता

व्यापक ऑपरेटिंग तापमान रेंज, मजबूत प्रदूषण-रोधी और जंग-रोधी प्रदर्शन; कठोर बाहरी परिस्थितियों में स्थिर दीर्घकालिक संचालन, शहरी, ग्रामीण, पहाड़ी और तटीय क्षेत्रों के लिए उपयुक्त।

विशेषताएँ:

कुशल वैक्यूम आर्क बुझाने वाली तकनीक: उन्नत वैक्यूम आर्क बुझाने वाली तकनीक का उपयोग तेजी से और विश्वसनीय सर्किट डिस्कनेक्शन सुनिश्चित करता है और ऊर्जा हानि को कम करता है।

उत्कृष्ट मौसम प्रतिरोध: बाहरी वातावरण की कठोर आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया, इसमें उत्कृष्ट जलरोधी और धूलरोधी गुण हैं, जो उपकरण के स्थिर संचालन को सुनिश्चित करते हैं।

विश्वसनीय परिचालन प्रदर्शन: इसमें विश्वसनीय शॉर्ट-सर्किट झेलने की क्षमता है और यह विभिन्न कामकाजी परिस्थितियों में बिजली प्रणालियों के लिए उपयुक्त है, जो उपकरण और प्रणालियों के सुरक्षित संचालन को सुनिश्चित करता है।

बुद्धिमान नियंत्रण और निगरानी: एक उन्नत नियंत्रण प्रणाली से सुसज्जित, यह वास्तविक समय में बिजली प्रणाली की परिचालन स्थिति की निगरानी कर सकता है और सर्वांगीण सुरक्षा प्रदान कर सकता है।

अनुकूलन योग्य कॉन्फ़िगरेशन: विभिन्न प्रकार के विनिर्देश और मॉडल प्रदान करता है, और विभिन्न बिजली प्रणालियों की आवश्यकताओं को पूरा करने के लिए ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

आउटडोर वैक्यूम सर्किट ब्रेकर लागू फ़ील्ड:

उच्च वोल्टेज विद्युत वितरण स्टेशन

औद्योगिक कारखाना क्षेत्र

पवन फार्म

सौर ऊर्जा सांख्यिकी
