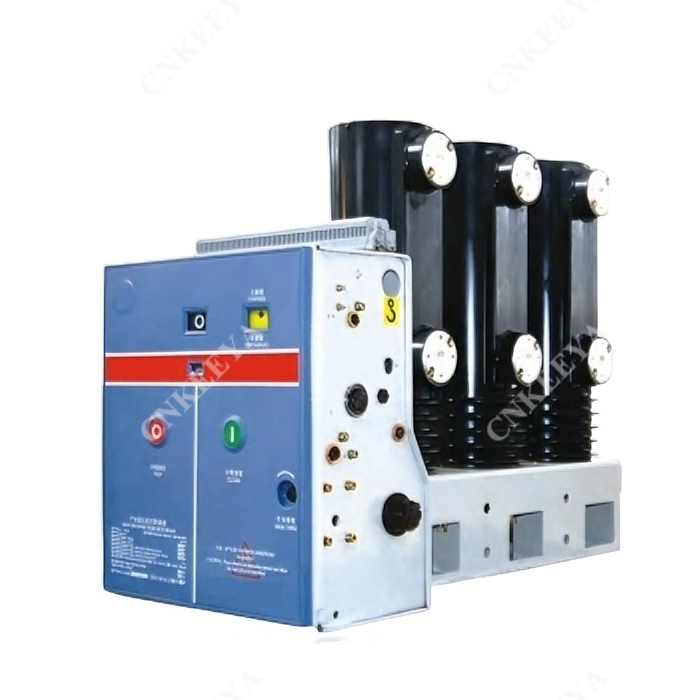

वीएस1/आर-12 इंडोर वैक्यूम सर्किट ब्रेकर लेटरल ऑपरेटिंग मैकेनिज्म के साथ

सामान्य विवरण

VS1/R-12 इंडोर वैक्यूम सर्किट ब्रेकर लेटरल ऑपरेटिंग मैकेनिज्म के साथ लेटरल ऑपरेटिंग मैकेनिज्म के साथ ऊर्जा भंडारण के लिए स्प्रिंग का उपयोग किया जाता है। ऑपरेटिंग तंत्र को दो तरीकों से संचालित किया जा सकता है: मैनुअल और इलेक्ट्रोमोटिव ऑपरेशन द्वारा। विशेषताएं जीबी 1984-2003 हाई वोल्टेज एसी सर्किट ब्रेकर, जेबी 3855-1996 3.6-4.5 केवी इंडोर एसी हाई वोल्टेज सर्किट ब्रेकर और आईईसी मानक 62271-100: 2001 हाई वोल्टेज एसी सर्किट ब्रेकर के अनुसार हैं।

परिवेशीय स्थितियाँ लागू करना

परिवेश का तापमान:-15℃~+40℃.

2.परिवेशीय आर्द्रता: एक दिन की औसत आर्द्रता 95% से अधिक नहीं होनी चाहिए; एक महीने की औसत आर्द्रता 90% से अधिक नहीं होनी चाहिए।

3.संतृप्त वाष्प दबाव: एक दिन का औसत दबाव 2.2kPa से अधिक नहीं होना चाहिए; एक महीने का औसत दबाव 1.8 kPa से अधिक नहीं होना चाहिए।

4.समुद्र तल से ऊंचाई: 1000 मीटर.

5.भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं.

6.इसे आग, विस्फोट, गंभीर गंदगी, रासायनिक क्षरण और हिंसक कंपन से रहित स्थानों पर स्थापित किया जाना चाहिए।

मुख्य तकनीकी विशिष्टता

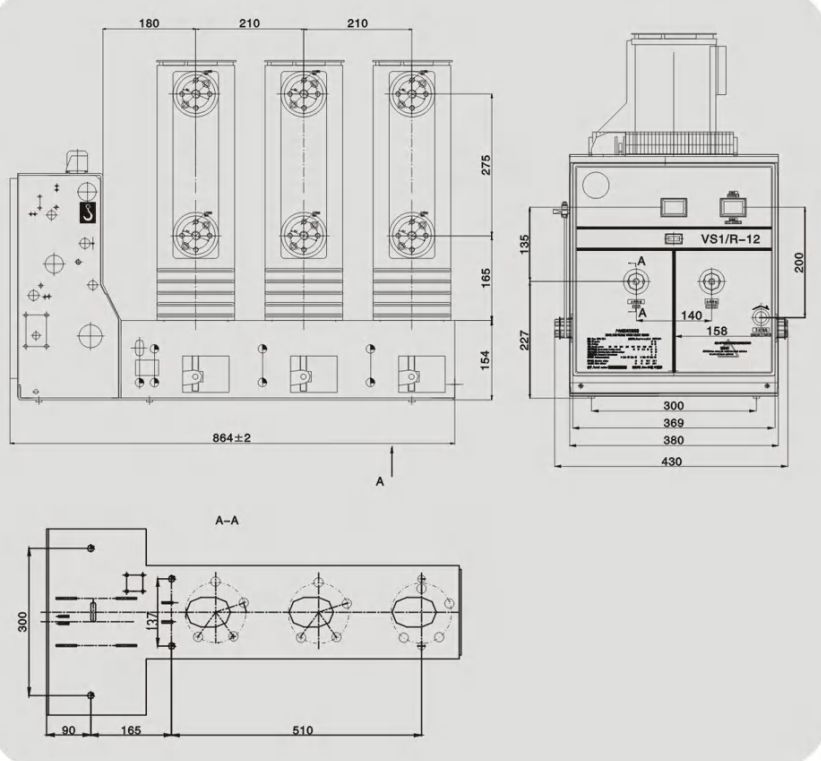

समग्र रूपरेखा चित्रण

ऑर्डर के लिए निम्नलिखित जानकारी आवश्यक है

वीसीबी पूर्ण प्रकार, मुख्य तकनीकी विशिष्टता, चरण और मात्रा के बीच की दूरी।

सेवा वोल्टेज का प्रकार और विशिष्टता।

स्पेयर पार्ट्स का नाम और मात्रा.

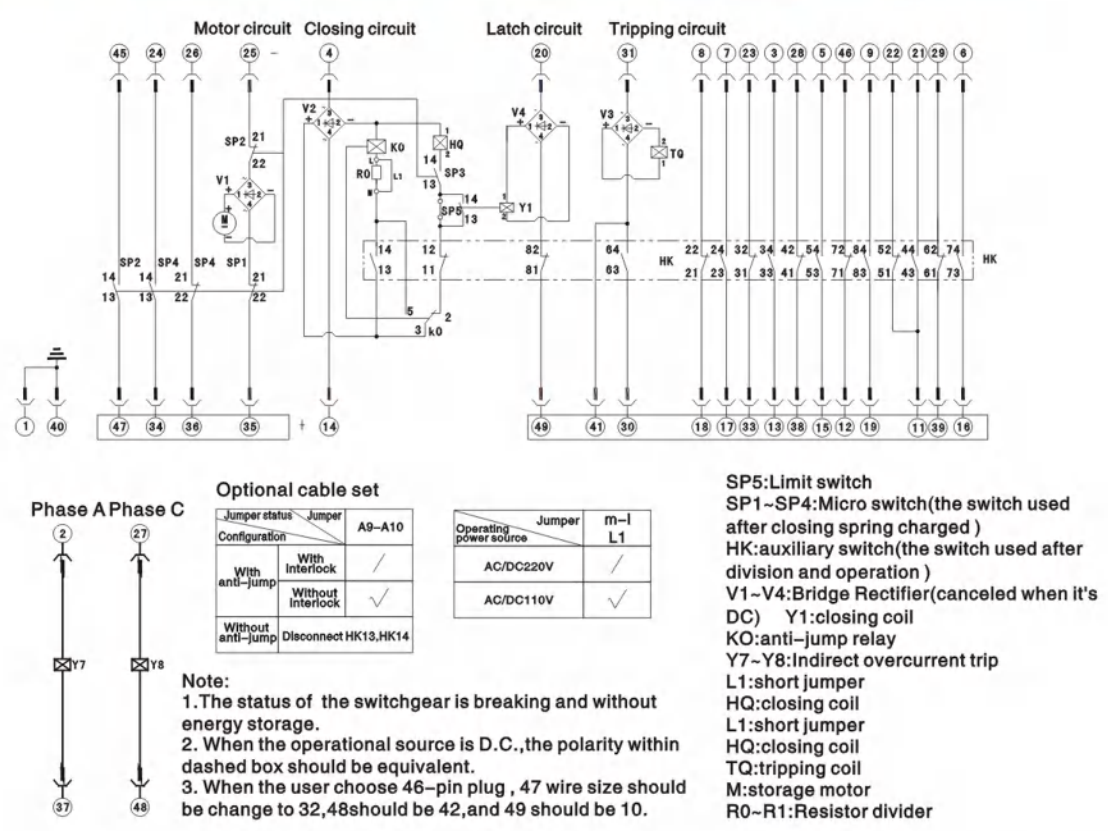

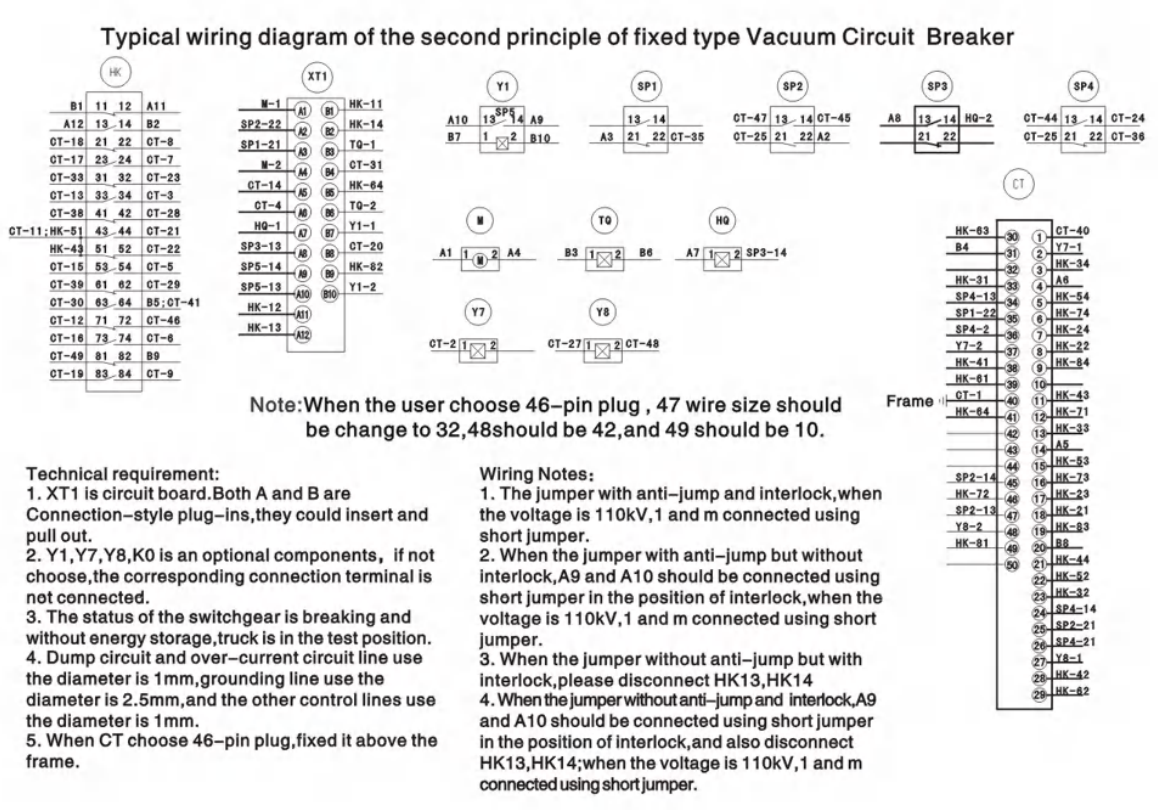

समग्र रूपरेखा चित्रणदूसरे सिद्धांत का विशिष्ट वायरिंग आरेख
