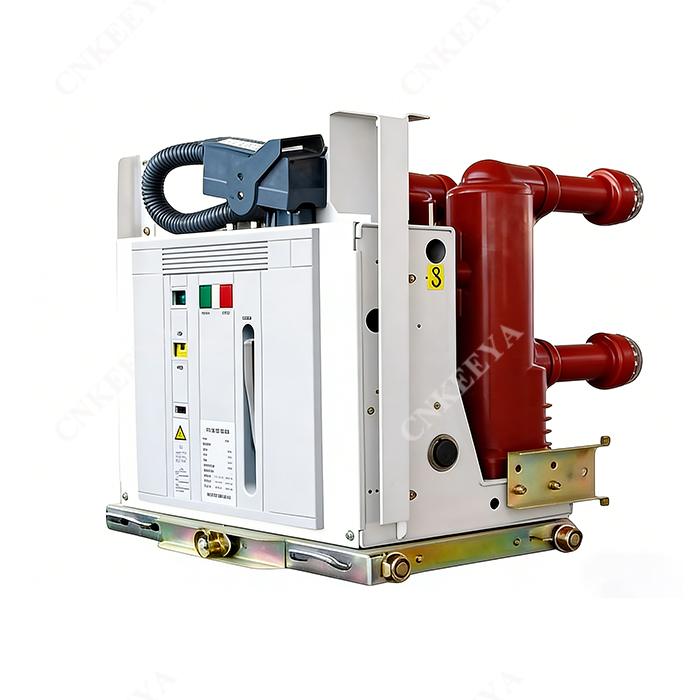

VIB-12 इंडोर वैक्यूम सर्किट ब्रेकर लेटरल ऑपरेटिंग मैकेनिज्म के साथ

सामान्य विवरण

मुख्य उपयोग, परिवेशीय स्थितियों को लागू करना

पार्श्व ऑपरेटिंग तंत्र के साथ VIB-12 इंडोर वैक्यूम सर्किट ब्रेकर (इसके बाद वैक्यूम सर्किट ब्रेकर के रूप में संदर्भित) का उपयोग 12kV रेटेड वोल्टेज और AC 50Hz इनडोर स्विच उपकरण घटकों के लिए किया जाता है। उत्पाद GB 1984-2003 HV ACवैक्यूम सर्किट ब्रेकर, JB3855-19963.6 ~ 40.5 kV इंडोर AC हाई वोल्टेज वैक्यूम सर्किट के मानक को पूरा करते हैं। ब्रेकर, डीएलटी 403-2000 ऑर्डर 12 केवी ~ 40.5 केवी वैक्यूम सर्किट ब्रेकर और आईईसी 62271-100: 2001 एचवी एसी वैक्यूम सर्किट ब्रेकर आदि की तकनीकी स्थिति। विद्युत नेटवर्क और औद्योगिक और खनन उद्यमों में बिजली डिजाइन की सुरक्षा और नियंत्रण इकाई के रूप में उपयोग किए जाने वाले सर्किट ब्रेकर का उपयोग विभिन्न प्रकार के लोड को स्विच करने और लगातार संचालन और बार-बार शॉर्ट सर्किट करंट को तोड़ने की स्थिति के लिए किया जा सकता है।

इस प्रकार का वीसीबी वीसीबी के नए प्रकार के ऑपरेटिंग तंत्र का उपयोग करता है। प्राथमिक भाग के लिए अंतरराष्ट्रीय ब्रांड के एम्बेडेड पोल को अपनाकर वैक्यूम इंटरप्रेटर और मुख्य सर्किट के घटकों को एकीकरण के रूप में एम्बेड करें, ताकि वैक्यूम इंटरप्रेटर को दुर्घटना, धूल और नमी से बचाया जा सके। इसमें अच्छी पर्यावरणीय अनुकूलनशीलता है, जिससे संचालन और रखरखाव की लागत काफी कम हो जाती है और प्राथमिक भाग से मुक्त रखरखाव और ऑपरेटिंग तंत्र के कुछ रखरखाव का एहसास होता है। ऑपरेटिंग तंत्र और वीसीबी बॉडी के एकीकृत डिजाइन ने टाइप टेस्ट पास कर लिया है। इसमें ई 2 स्तर की विद्युत सहनशक्ति और एम 2 स्तर की यांत्रिक सहनशक्ति है, जिसका उपयोग निश्चित इकाई के रूप में किया जाता है और मिलान करके खींचने योग्य इकाई के साथ भी किया जाता है। विशेष पुश-इन तंत्र। निश्चित प्रकार का वीसीबी XGN2, GG1A और GGX प्रकार के निश्चित प्रकार के स्विचगियर के मिलान के लिए संबंधित इंटरलॉक जोड़ सकता है।

परिवेशीय स्थितियाँ लागू करना

1.परिवेश का तापमान: अधिकतम। तापमान:+40℃, और 24 घंटों के भीतर औसत तापमान 35℃ से अधिक नहीं होना चाहिए न्यूनतम तापमान:-20℃

2.सापेक्षिक आर्द्रता: दैनिक औसत सापेक्षिक आर्द्रता;≤95%

मासिक औसत सापेक्षिक आर्द्रता:≤90%

दैनिक औसत वाष्प दबाव:≤2.2kPa

औसत वाष्प दबाव मासिक:≤1.8kPa

3.समुद्र तल से ऊंचाई:≤2000m

4.भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं

5. इसे धूल, आग, रासायनिक कटाव, विस्फोट, वाष्प और नमक स्प्रे से मुक्त स्थान पर स्थापित किया जाना चाहिए।

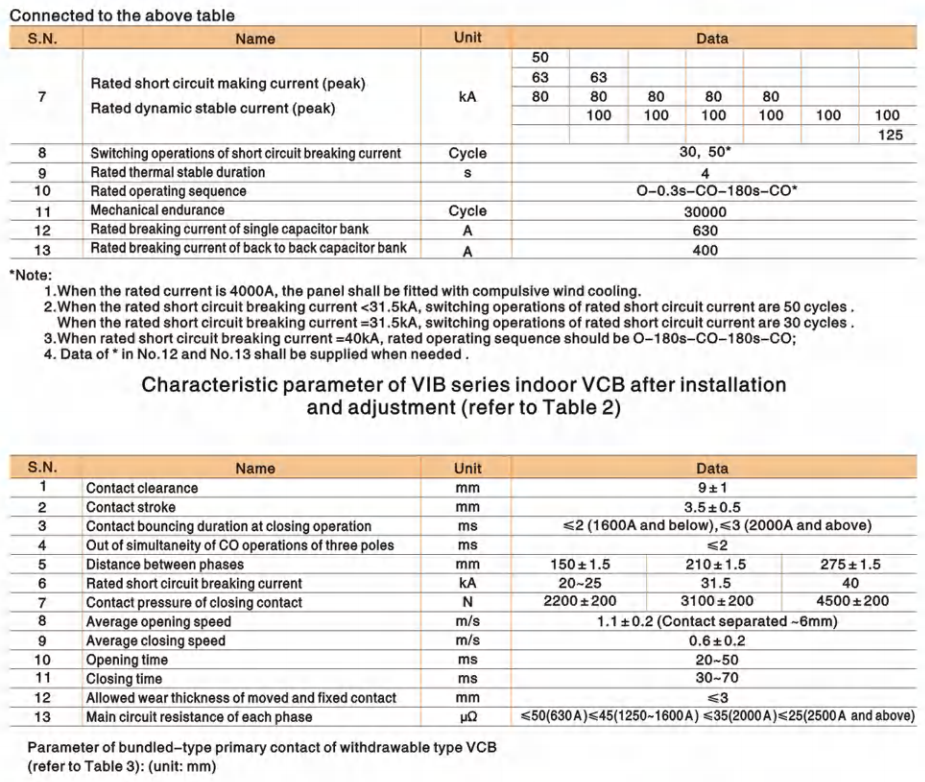

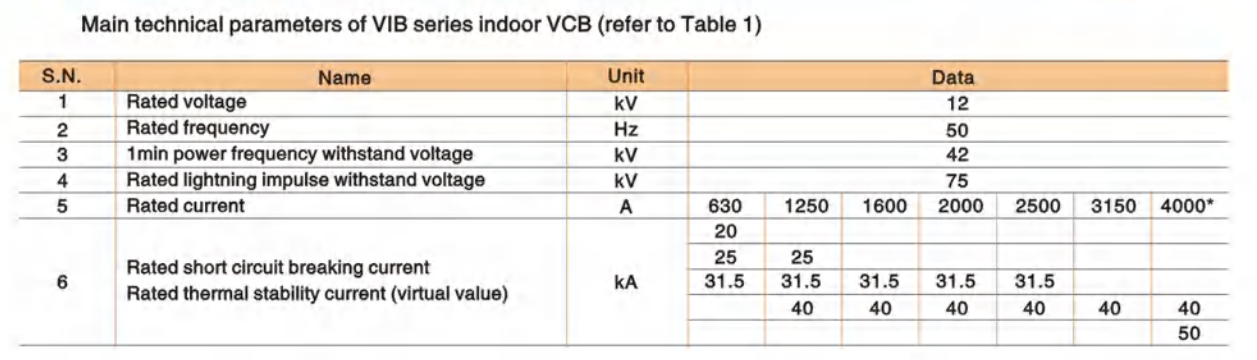

तकनीकी मापदण्ड

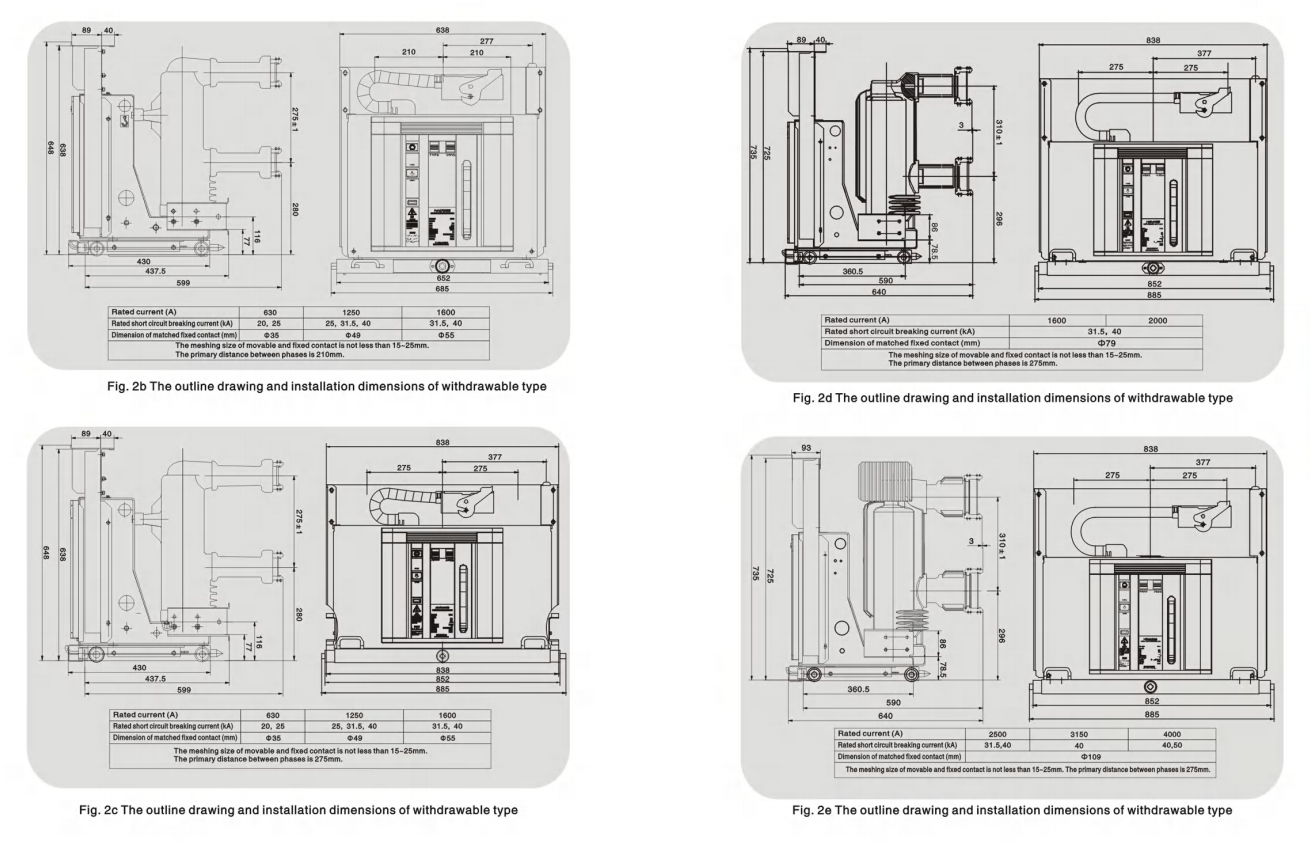

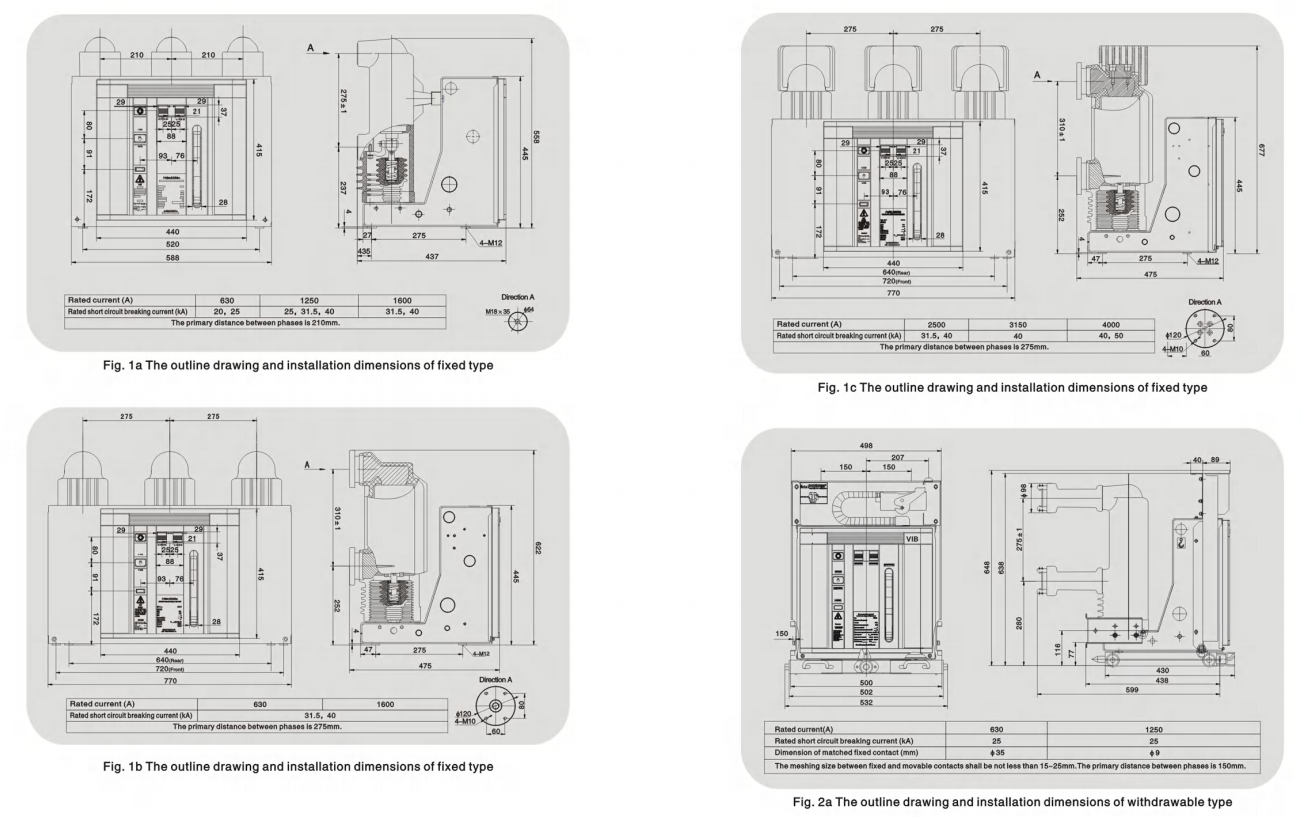

रूपरेखा ड्राइंग और स्थापना आयाम

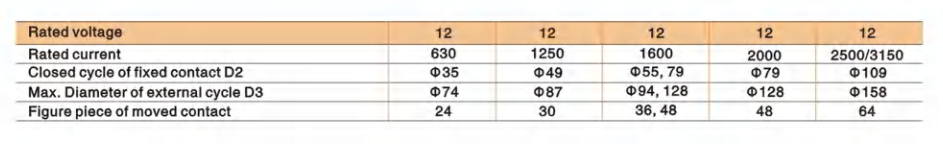

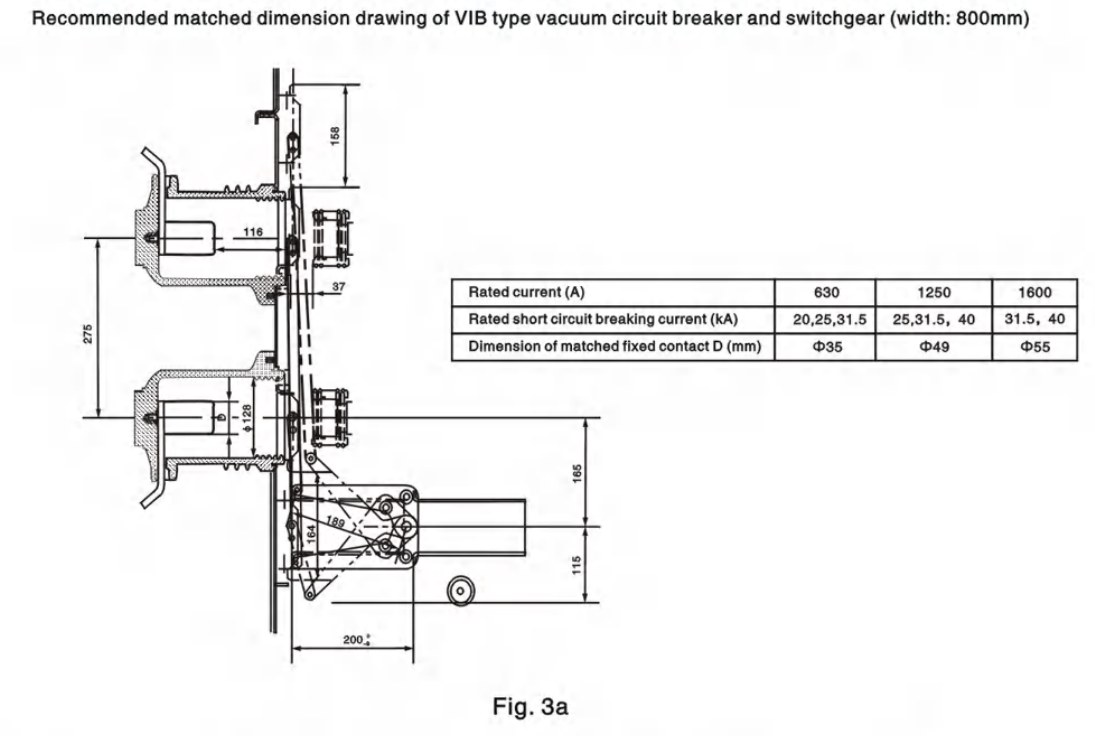

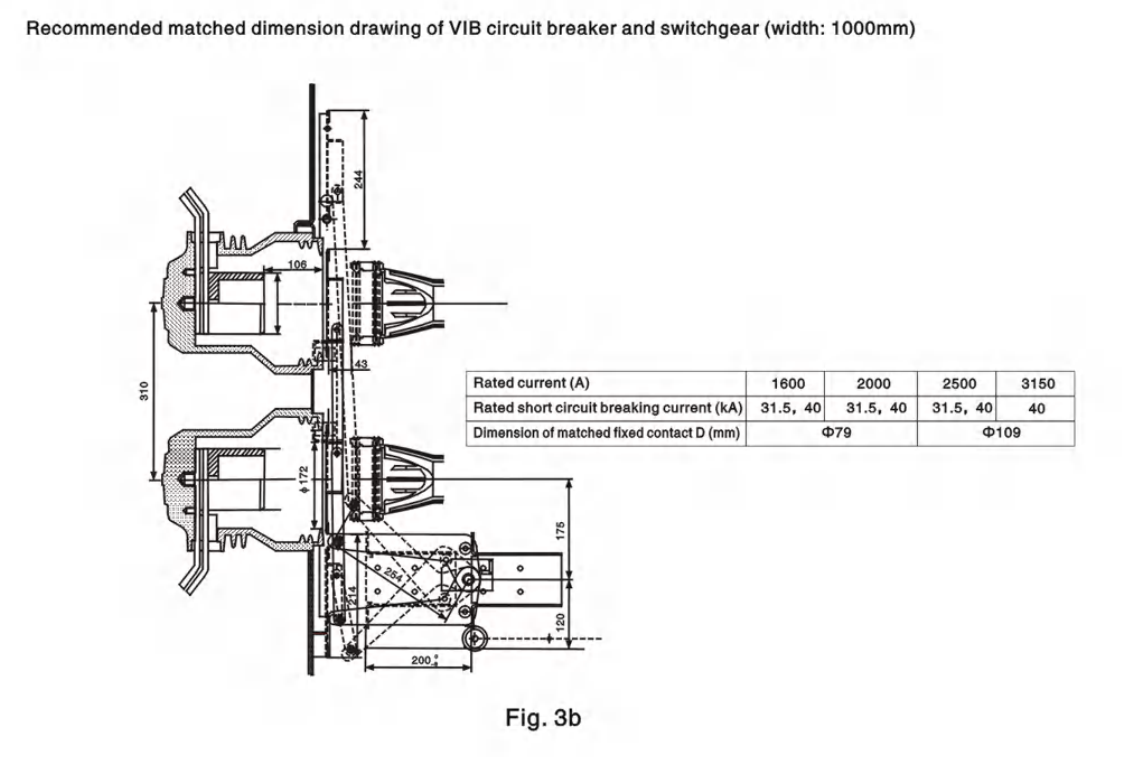

वीसीबी और स्विचगियर के अनुशंसित मिलान आयाम
