CNKEEYA, एक प्रतिष्ठित फैक्ट्री और विश्वसनीय आपूर्तिकर्ता, विद्युत उपकरण उद्योग में एक प्रमुख खिलाड़ी है, जो उन्नत इनडोर हाई वोल्टेज आइसोलेशन स्विच के उत्पादन में विशेषज्ञता रखता है। हमारी अत्याधुनिक सुविधा में परिशुद्धता के साथ इंजीनियर किए गए, ये आइसोलेशन स्विच विद्युत प्रणालियों में अत्याधुनिक तकनीक और बेहतर विश्वसनीयता का उदाहरण देते हैं। समर्पित आपूर्तिकर्ताओं के रूप में, हम असाधारण प्रदर्शन और सुरक्षा की गारंटी देते हुए शीर्ष घटकों के एकीकरण को सुनिश्चित करने के लिए प्रतिष्ठित आपूर्तिकर्ताओं के साथ सहयोग को प्राथमिकता देते हैं। इनडोर हाई वोल्टेज आइसोलेशन स्विच की हमारी नई श्रृंखला के साथ, CNKEEYA स्थायित्व, दक्षता और आधुनिक तकनीक के लिए मानक स्थापित करना जारी रखता है। नवीनतम आइसोलेशन स्विच तकनीक के लिए CNKEEYA को अपने आपूर्तिकर्ता के रूप में चुनें, और विश्वसनीय और उन्नत विद्युत नियंत्रण के भविष्य का अनुभव करें।

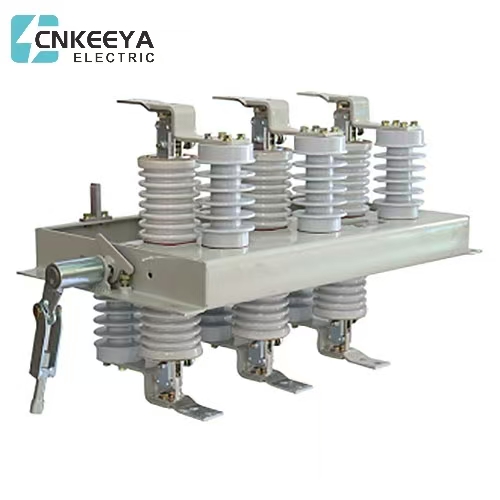

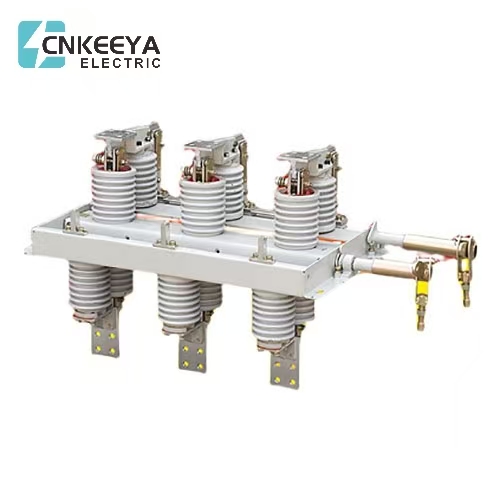

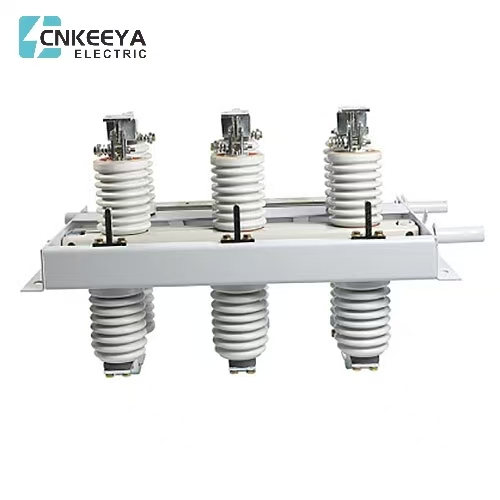

CNKEEYA का GN30-12(D) डिस्कनेक्ट स्विच 12kV के रेटेड वोल्टेज के साथ इनडोर उपयोग के लिए डिज़ाइन किया गया है और 50/60Hz आवृत्ति पर तीन-चरण एसी सिस्टम पर काम करता है। इसका प्राथमिक कार्य उच्च-वोल्टेज विद्युत उपकरण के लिए वर्तमान को बाधित करना और स्थानांतरित करना है जब वे वोल्टेज-वर्तमान लेकिन नो-लोड स्थिति में होते हैं। यह स्विच एक रोटरी मूविंग कॉन्टैक्ट से सुसज्जित है जिसे आसानी से स्विचगियर पर स्थापित किया जा सकता है, और यह वॉल-थ्रू इंस्टॉलेशन का भी समर्थन करता है। यह IEC62271-102 में उल्लिखित मानकों का अनुपालन करता है।

परिचालन लागत वातावरण:

1. ऊँचाई: समुद्र तल से 1000 मीटर तक।

2. परिवेश का तापमान: -25°C और +40°C के बीच।

3. सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं, और मासिक औसत 90% से अधिक नहीं।

4. भूकंपीय गतिविधि: तीव्रता 8 डिग्री से अधिक नहीं.

5. निर्दिष्ट क्षेत्र किसी भी ज्वलनशील, विस्फोटक, संक्षारक पदार्थों से मुक्त होना चाहिए और गंभीर कंपन के अधीन नहीं होना चाहिए।

इनडोर हाई वोल्टेज आइसोलेशन स्विच कुंजी संरचनात्मक विशेषताएं:

1. इसमें एक सुविचारित डिज़ाइन और एक अग्रणी संरचना शामिल है।

2. संपर्क बिंदु रणनीतिक रूप से दो विमानों पर वितरित किए जाते हैं, जिसके परिणामस्वरूप न्यूनतम परिचालन बल और दबाव होता है, जिससे आसान समायोजन की अनुमति मिलती है।

3. ड्राइविंग और संचालन के लिए उन्नत घटक।

4. एक कॉलम-प्रकार के गतिशील संपर्क का उपयोग करता है, जो आवश्यक ऑपरेटिंग बल को प्रभावी ढंग से कम करता है और एक भरोसेमंद सर्किट कनेक्शन सुनिश्चित करता है।

तकनीकी मापदण्ड

रूपरेखा आयाम

GN30-12/1250 उपस्थिति और स्थापना आयाम

आवेदन

"GW9-10G" प्रकार का आउटडोर हाई वोल्टेज आइसोलेट स्विच सिंगल फेज AC 50Hz का हाई वोल्टेज स्विच उपकरण है। उत्पाद वोल्टेज और नॉनलोड की परिस्थितियों में बिजली की आपूर्ति को बनाने या तोड़ने के लिए रेटेड वोल्टेज 10kV के साथ बिजली प्रणाली के लिए उपयुक्त है।

आइसोलेटर को संचालित करने के लिए पृथक हुक रॉड को अपनाया जाता है।

सामान्य सेवा शर्तें

1.ऊंचाई 1000 मीटर से अधिक न हो;

2.परिवेश वायु तापमान: अधिकतम +40*C; न्यूनतम: सामान्य क्षेत्र -30°C.Paramos -40°C;

3.हवा का दबाव 700Pa से अधिक नहीं है। (34m/s हवा की गति के अनुरूप):

4.भूकंप की तीव्रता 8 डिग्री से अधिक न हो,

5. काम करने की स्थिति लगातार हिंसक कंपन के बिना है;

8. साधारण प्रकार के आइसोलेटर की स्थापना स्थल को स्वे फॉर्म जी9एस, धुआं रासायनिक जमाव, नमक-स्प्रे कोहरा रखा जाना चाहिए। धूल

और अन्य विस्फोटक और संक्षारक पदार्थ जो आइसोलेटर की इन्सुलेशन और संचालन क्षमता को गंभीर रूप से प्रभावित करते हैं।

7. हालाँकि, प्रदूषण-रोधी प्रकार का आइसोलेटर गंभीर गंदी चालन क्षेत्रों पर लागू होता है। यह कोई विस्फोटक मामला या आग पैदा करने वाला मामला नहीं होना चाहिए।
