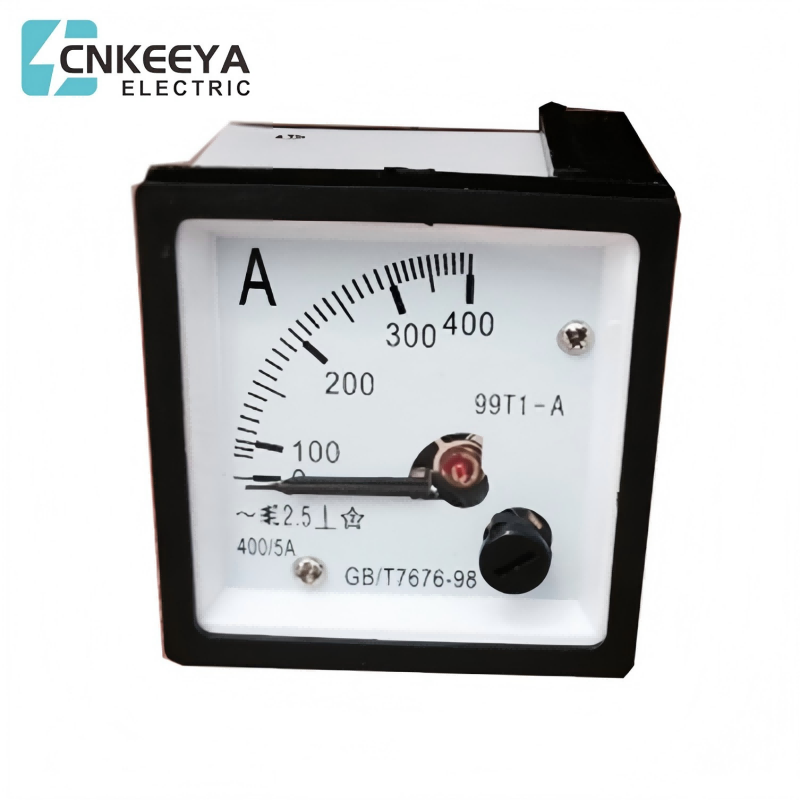

एमीटर 99T1-A

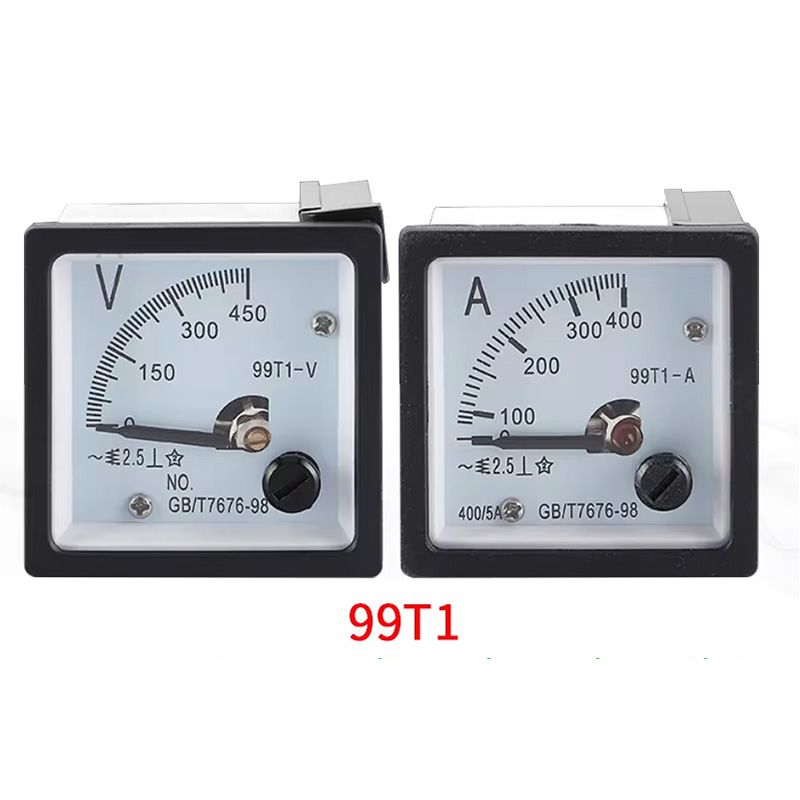

99T1 एमीटर आमतौर पर इस्तेमाल किया जाने वाला पॉइंटर एमीटर है, जो एसी/डीसी करंट, वोल्टेज, पावर फैक्टर, पावर, सिंक्रोनस वैल्यू, फ्रीक्वेंसी, अनफोल्डिंग वोल्टेज और ओवरलोड करंट जैसे प्रासंगिक विद्युत मापदंडों को इंगित करने के लिए विभिन्न नियंत्रण और वितरण प्रणालियों के डिस्प्ले पैनल और बड़े स्विच बोर्ड पर इंस्टॉलेशन के लिए उपयुक्त है।

99T1 एमीटर का उपयोग आमतौर पर पॉइंटर एमीटर के रूप में किया जाता है। धारा के विशिष्ट परिमाण का निरीक्षण करना सुविधाजनक है।

आवेदन का दायरा

निम्नलिखित उद्योगों में व्यापक रूप से उपयोग किया जाता है: बिजली संयंत्र, वितरण सुविधाएं, यांत्रिक उपकरण, जहाज, विमानन, ट्रांसफार्मर, आदि

अंतर्राष्ट्रीय मानक

अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त पॉइंटर एमीटर विनिर्देशों और आयामों के अनुसार 99T1 एमीटर:

रचना संरचना

एक निश्चित चुंबकीय सर्किट प्रणाली और चल भागों से बना है। उपकरण की चुंबकीय सर्किट प्रणाली में एक स्थायी चुंबक 1, चुंबक के दो ध्रुवों पर स्थित ध्रुव हथेलियाँ 2, और दो ध्रुव हथेलियों के बीच स्थित एक बेलनाकार लौह कोर 3 शामिल हैं। चुंबकीय प्रतिरोध को कम करने और ध्रुव हथेली और लौह कोर के बीच वायु अंतराल में एक समान विकिरण चुंबकीय क्षेत्र उत्पन्न करने के लिए बेलनाकार लौह कोर को उपकरण ब्रैकेट पर लगाया जाता है। जब इस चुंबकीय क्षेत्र में गतिशील कुंडल 4 घूर्णन अक्ष के चारों ओर विक्षेपित होता है, तो दो प्रभावी पक्षों पर चुंबकीय क्षेत्र हमेशा परिमाण में बराबर और एक दूसरे के लंबवत होते हैं। चल कुंडल एक एल्यूमीनियम फ्रेम के चारों ओर लपेटा गया है। शाफ्ट को आगे और पीछे दो भागों में बांटा गया है। प्रत्येक आधे शाफ्ट का एक छोर चलती कुंडल के एल्यूमीनियम फ्रेम पर तय होता है, और दूसरा छोर शाफ्ट टिप के माध्यम से बीयरिंग में समर्थित होता है। सामने के आधे शाफ्ट पर एक सूचक भी स्थापित किया गया है, जिसका उपयोग गतिशील भाग के विक्षेपित होने पर मापी गई बिजली के परिमाण को इंगित करने के लिए किया जाता है।

संरचनात्मक विशेषताएं

1: (उपकरण) मापने वाला सर्किट

बिजली मीटर का आंतरिक सर्किट भाग और उसके सहायक उपकरण, जिसमें आपस में जुड़े तार (यदि कोई हो) शामिल हैं। करंट या वोल्टेज द्वारा संचालित, इनमें से एक या दोनों मापा संकेतक मान निर्धारित करने वाले मुख्य कारक हैं। (करंट या वोल्टेज में से एक को स्वयं मापा जा सकता है)

2 वर्तमान सर्किट

एक मापने वाला सर्किट जिसका करंट मापा संकेतक मान निर्धारित करने वाला मुख्य कारक है।

ध्यान दें: वर्तमान लाइन से गुजरने वाली धारा सीधे तौर पर मापी गई धारा हो सकती है, या बाहरी धारा ट्रांसफार्मर द्वारा आपूर्ति की जा सकती है, बाहरी शंट द्वारा खींची जा सकती है, और मापी गई धारा के समानुपाती हो सकती है।

3 वोल्टेज लाइनें

एक माप सर्किट जिसमें लागू वोल्टेज मापा संकेतक मान निर्धारित करने वाला मुख्य कारक है।

ध्यान दें: वोल्टेज लाइन पर लागू वोल्टेज मापा वोल्टेज हो सकता है, या बाहरी वोल्टेज ट्रांसफार्मर या वोल्टेज विभक्त द्वारा आपूर्ति किया गया वोल्टेज, या बाहरी श्रृंखला प्रतिरोधी (प्रतिबाधा) से खींचे गए मापा वोल्टेज के आनुपातिक वोल्टेज हो सकता है।

4 बाहरी माप रेखाएँ

उपकरण का बाहरी सर्किट भाग, जिससे मापा मूल्य प्राप्त किया जा सकता है

5 सहायक लाइनें

उपकरण संचालन के लिए आवश्यक, सर्किट के बाहर सर्किट को मापना।

6 सहायक विद्युत आपूर्ति

विद्युत ऊर्जा की आपूर्ति के लिए सहायक सर्किट

7 मापने वाले घटक

मापने वाले तत्वों के कुछ घटक संयोजन। वे मापी गई वस्तु की क्रिया के तहत चल भाग को मापी गई वस्तु से संबंधित गति उत्पन्न करने का कारण बन सकते हैं।

8 चल भाग

मापने वाले तत्व के चल घटक।

9 सूचक यंत्र

मापने वाले उपकरण में वह घटक जो मापा गया मान प्रदर्शित करता है।

10 सूचक

एक घटक जो किसी गतिशील भाग की स्थिति को इंगित करने के लिए पैमाने का उपयोग करता है।

11: स्केल रूलर

मापा मूल्य प्राप्त करने के लिए संकेतकों के साथ संयुक्त मार्करों और संख्याओं की एक श्रृंखला का उपयोग किया जा सकता है।

12 डिवीजन लाइन

डायल पर निशान संकेतक की स्थिति निर्धारित करने के लिए पैमाने को उचित अंतराल में विभाजित करते हैं।

13 शून्य विभाजन रेखा

डायल पर शून्य अंक का निशान.

14 प्रभाग

किन्हीं दो आसन्न विभाजन रेखाओं के बीच की दूरी।

15 डिग्री अंक

विभाजन रेखा के साथ संयुक्त संख्याओं की एक श्रृंखला।

16 यांत्रिक शून्य स्थिति

यांत्रिक नियंत्रण के मापने वाले तत्व को बंद करने के बाद संकेतक की संतुलन स्थिति। यह स्थिति शून्य विभाजन रेखा के साथ मेल खा सकती है या नहीं भी मेल खा सकती है।

यांत्रिक संपीड़न शून्य स्थिति वाले उपकरणों में, यांत्रिक शून्य स्थिति विभाजन रेखा के अनुरूप नहीं होती है।

महत्वपूर्ण यांत्रिक प्रतिक्रिया बलों के बिना उपकरणों में, यांत्रिक शून्य स्थिति अनिश्चित होती है।

शुद्धता

उपकरणों की परिशुद्धता को सटीकता कहा जाता है, जिसे परिशुद्धता भी कहा जाता है। परिशुद्धता और त्रुटि को जुड़वां भाई कहा जा सकता है, क्योंकि त्रुटि का अस्तित्व परिशुद्धता की अवधारणा को जन्म देता है। संक्षेप में, उपकरण सटीकता उस डिग्री को संदर्भित करती है जिस तक उपकरण का मापा मूल्य वास्तविक मूल्य के करीब होता है, जिसे आमतौर पर सापेक्ष प्रतिशत त्रुटि (जिसे सापेक्ष रूपांतरण त्रुटि भी कहा जाता है) के रूप में व्यक्त किया जाता है।

उतार-चढ़ाव

भिन्नता किसी उपकरण के संकेतित मानों के बीच अधिकतम अंतर को संदर्भित करती है जब मापा गया चर (जिसे इनपुट सिग्नल के रूप में समझा जा सकता है) कई बार अलग-अलग दिशाओं से एक ही मान तक पहुंचता है। दूसरे शब्दों में, मापे गए पैरामीटर की छोटे से बड़े (सकारात्मक विशेषता) और बड़े से छोटे (रिवर्स विशेषता) में भिन्नता वह डिग्री है जिस तक मापा पैरामीटर निरंतर बाहरी परिस्थितियों में मेल नहीं खाता है। दोनों के बीच के अंतर को साधन भिन्नता कहा जाता है

संवेदनशीलता

संवेदनशीलता मापे गए पैरामीटर में परिवर्तन के प्रति किसी उपकरण की संवेदनशीलता को संदर्भित करती है, या दूसरे शब्दों में, मापी गई मात्रा में परिवर्तन पर प्रतिक्रिया करने की क्षमता को संदर्भित करती है। यह स्थिर अवस्था में आउटपुट परिवर्तन वृद्धि और इनपुट परिवर्तन वृद्धि का अनुपात है। संवेदनशीलता को कभी-कभी "प्रवर्धन अनुपात" के रूप में भी जाना जाता है और यह उपकरण की स्थैतिक विशेषताओं की स्पर्शरेखा रेखा पर प्रत्येक बिंदु का ढलान है। प्रवर्धन कारक को बढ़ाने से उपकरण की संवेदनशीलता में सुधार हो सकता है। केवल संवेदनशीलता बढ़ाने से उपकरण का मूल प्रदर्शन नहीं बदलता है, यानी उपकरण की सटीकता में सुधार नहीं होता है। इसके विपरीत, कभी-कभी दोलन घटनाएँ घटित हो सकती हैं, जिससे अस्थिर आउटपुट हो सकता है। उपकरण की संवेदनशीलता को उचित स्तर पर बनाए रखा जाना चाहिए।
