चार्ज किया गया डिस्प्ले

चार्ज किया गया डिस्प्ले

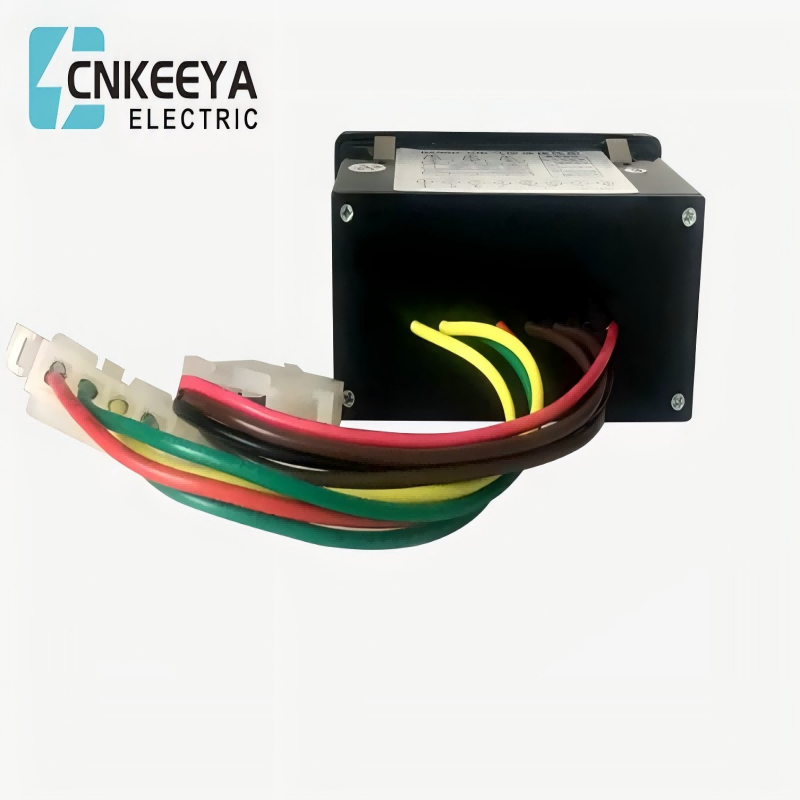

DXN8D-11/T4S

DXN8D-11/QT4S DC24V

लाइव डिस्प्ले एक प्रकार का सुरक्षा उपकरण है जो सीधे इनडोर विद्युत उपकरणों पर स्थापित किया जाता है ताकि यह प्रदर्शित किया जा सके कि विद्युत उपकरण में ऑपरेटिंग वोल्टेज है या नहीं। जब डिवाइस में ऑपरेटिंग वोल्टेज होता है, तो मॉनिटर की डिस्प्ले विंडो लोगों को चेतावनी देने के लिए चमकती है कि हाई-वोल्टेज उपकरण चालू है, और बिजली नहीं होने पर कोई संकेत नहीं मिलता है।

उपकरणों की यह श्रृंखला आम तौर पर आने वाले बसबारों, सर्किट ब्रेकरों, मुख्य ट्रांसफार्मर, स्विचगियर, जीआईएस मिश्रित उपकरणों और अन्य स्थानों पर स्थापित की जाती है, जहां यह प्रदर्शित करना आवश्यक है कि वे बिजली के दुरुपयोग को रोकने के लिए चालू हैं या नहीं। उपकरणों की इस श्रृंखला को पीपुल्स रिपब्लिक ऑफ चाइना के बिजली उद्योग में मानक डीएल/टी 538-2006 "हाई वोल्टेज लाइव डिस्प्ले डिवाइसेस" का अनुपालन करना होगा। विश्वसनीयता, मितव्ययता, अनुकूलनशीलता और व्यापक कार्यक्षमता में सक्षम।

काम के सिद्धांत

यह उपकरण सुरक्षित दूरी पर आगमनात्मक (गैर-संपर्क) माप करने के लिए उच्च-वोल्टेज विद्युत क्षेत्रों और सेंसर के बीच विद्युत क्षेत्र युग्मन के सिद्धांत का उपयोग करता है। इसका कार्य सिद्धांत चित्र 1 में दिखाया गया है। हाई-वोल्टेज लाइव डिस्प्ले लॉकिंग डिवाइस में दो भाग होते हैं: एक सेंसर और एक डिस्प्ले। इसमें चार सेंसर हैं, जो क्रमशः "ए, बी, सी, डी" और जमीन के तीन-चरण जीवित निकायों के साथ संरेखित हैं। उनका हाई-वोल्टेज जीवित शरीर से कोई सीधा संपर्क नहीं होता है और वे एक निश्चित सुरक्षित दूरी बनाए रखते हैं। यह हाई-वोल्टेज लाइव बॉडी के विद्युत क्षेत्र संकेत को प्राप्त करता है और इसे तुलना और निर्णय के लिए डिस्प्ले तक पहुंचाता है;

जब परीक्षण किया गया उपकरण या नेटवर्क लाइव होता है, तो "ए, बी, सी" तीन-चरण संकेतक लाइटें चालू होती हैं, "ऑपरेशन" संकेतक लाइट बंद होती है, और एक मजबूर लॉकिंग सिग्नल आउटपुट होता है।

जब परीक्षण किया गया उपकरण या नेटवर्क संचालित नहीं होता है, तो "ए, बी, सी" तीन-चरण संकेतक लाइटें बंद हो जाएंगी, "ऑपरेशन" संकेतक लाइट चालू हो जाएगी, और लॉकिंग सिग्नल जारी हो जाएगा, जिससे डिवाइस संचालन की अनुमति मिल जाएगी। डिवाइस चरण पृथक्करण नियंत्रण को अपनाता है, और जब किसी भी चरण को चार्ज किया जाता है, तो यह एक अलार्म फ्लैश करता है और एक मजबूर लॉकिंग सिग्नल आउटपुट करता है।

जब मॉनिटर नियंत्रण शक्ति खो देता है, तो यह लॉकआउट स्थिति को बनाए रखने के लिए एक मजबूर लॉकआउट सिग्नल आउटपुट करता है। मॉनिटर एक "सेल्फ चेक" फ़ंक्शन से सुसज्जित है, जो स्वचालित रूप से सेंसर और डिस्प्ले के विभिन्न कार्यात्मक मॉड्यूल का पता लगा सकता है। डिवाइस में किसी भी खराबी की स्थिति में, "पावर" इंडिकेटर लाइट चालू रहेगी, "ऑपरेशन" इंडिकेटर लाइट नहीं जलेगी, और लॉक स्थिति को बनाए रखने के लिए एक मजबूर लॉकिंग सिग्नल हमेशा आउटपुट होगा।

लाइव डिस्प्ले एक प्रकार का सुरक्षा उपकरण है जो सीधे इनडोर विद्युत उपकरणों पर स्थापित किया जाता है ताकि यह प्रदर्शित किया जा सके कि विद्युत उपकरण में ऑपरेटिंग वोल्टेज है या नहीं। जब डिवाइस में ऑपरेटिंग वोल्टेज होता है, तो मॉनिटर की डिस्प्ले विंडो लोगों को चेतावनी देने के लिए चमकती है कि हाई-वोल्टेज उपकरण चालू है, और बिजली नहीं होने पर कोई संकेत नहीं मिलता है।

उपकरण का उपयोग

उपकरणों की यह श्रृंखला आम तौर पर आने वाले बसबारों, सर्किट ब्रेकरों, मुख्य ट्रांसफार्मर, स्विचगियर, जीआईएस मिश्रित उपकरणों और अन्य स्थानों पर स्थापित की जाती है, जहां यह प्रदर्शित करना आवश्यक है कि वे बिजली के दुरुपयोग को रोकने के लिए चालू हैं या नहीं। उपकरणों की इस श्रृंखला को पीपुल्स रिपब्लिक ऑफ चाइना के बिजली उद्योग में मानक डीएल/टी 538-2006 "हाई वोल्टेज लाइव डिस्प्ले डिवाइसेस" का अनुपालन करना होगा।

उपकरण सुविधाएँ

विश्वसनीयता: इंडक्टिव (गैर-संपर्क) सेंसर स्पष्ट दिशात्मकता, उच्च संवेदनशीलता और सुरक्षा और विश्वसनीयता के साथ यह पता लगा सकते हैं कि सर्किट सुरक्षित दूरी से परे लाइव है या नहीं।

अर्थव्यवस्था: सेंसर चार्ज किए गए शरीर के सीधे संपर्क में नहीं आता है, और स्थापना और रखरखाव के दौरान आंशिक डिस्चार्ज परीक्षण की कोई आवश्यकता नहीं है। यह सरल, सुविधाजनक है, इसकी रखरखाव लागत कम है और इसकी सेवा जीवन लंबा है।

पूरी तरह कार्यात्मक: इसमें फ्लैश डिस्प्ले, सेल्फ चेक और फोर्स्ड लॉकिंग सर्किट को सक्रिय करने जैसे कार्य हैं, जो वास्तव में ऑल-राउंड फोर्स्ड लॉकिंग की भूमिका निभाते हैं।

अनुकूलनशीलता: विविध रूपों के साथ, इसका व्यापक रूप से इनडोर, आउटडोर, जीआईएस संयोजन उपकरणों और स्विचगियर जैसे विभिन्न स्थानों में उपयोग किया जा सकता है।
