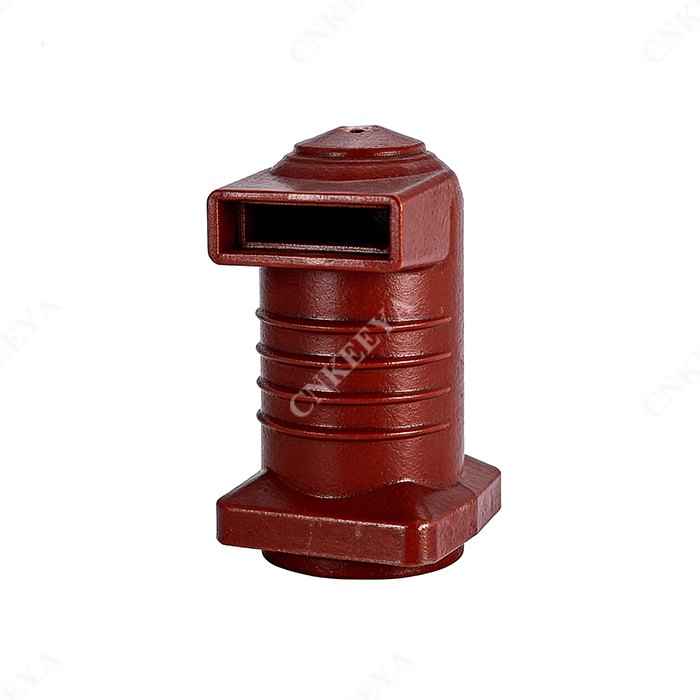

CH3-10Q/150 630~1250A मिडिल-माउंटेड स्विचगियर कैबिनेट का संपर्क बॉक्स

CNKEEYA, CH3-10Q/150 630~1250A मिडिल-माउंटेड स्विचगियर कैबिनेट का संपर्क बॉक्स, एक प्रतिष्ठित कारखाना और विश्वसनीय आपूर्तिकर्ता, CH3-10Q/150 पेश करने में गर्व महसूस करता है - एक प्रीमियम-ग्रेड संपर्क बॉक्स जो विशेष रूप से मिडिल-माउंटेड स्विचगियर कैबिनेट के लिए इंजीनियर किया गया है। CNKEEYA की उन्नत विनिर्माण सुविधा द्वारा तैयार किए गए मुख्य घटक के रूप में, यह संपर्क बॉक्स (रेटेड वर्तमान 630 ~ 1250A, रेटेड वोल्टेज 12kV) सावधानीपूर्वक उच्च प्रदर्शन वाले एपॉक्सी राल मिश्रित और अत्याधुनिक बुद्धिमान उत्पादन प्रक्रियाओं के माध्यम से सटीक रूप से ढाला जाता है, जो अद्वितीय इन्सुलेशन सुरक्षा प्रदान करता है और पावर ट्रांसमिशन सिस्टम में समझौता न करने वाली विश्वसनीयता प्रदान करता है। विद्युत इन्सुलेशन, स्थैतिक-गतिशील संपर्क कनेक्शन और स्थिर वर्तमान चालन के महत्वपूर्ण कार्यों को पूरा करने के लिए डिज़ाइन किया गया, CH3-10Q/150 तकनीकी उत्कृष्टता के लिए CNKEEYA की प्रतिबद्धता को प्रदर्शित करता है - 13.2kV ​​पर आंशिक डिस्चार्ज स्तर ≤3pC, 42kV बिजली आवृत्ति को वोल्टेज (1 मिनट) और 75kV बिजली आवेग वोल्टेज का सामना करने और नमी, धूल और संक्षारक एजेंटों का विरोध करने के लिए IP67 सुरक्षा ग्रेड प्राप्त करने का दावा करता है।

तकनीकी निर्देश

CH3-10Q/150 मध्य सेट कैबिनेट संपर्क बॉक्स श्रृंखला

सामान्य विवरण

1. संपर्क बॉक्स एपीजी तकनीक के साथ एपॉक्सी द्वारा बनाया गया है, इसका उपयोग विभिन्न स्विच कैबिनेट के इन्सुलेशन अलगाव और कनेक्शन संक्रमण के लिए किया जाता है।

2. ऊंचाई:≤1000 मी

3. परिवेश का तापमान:+40ºC~10ºC

4. +20ºC परिवेश तापमान पर सापेक्ष आर्द्रता 95% से अधिक नहीं होगी।

5. कोई गैस, वाष्प या धूल नहीं जो संपर्क बॉक्स के इन्सुलेशन को गंभीर रूप से प्रभावित कर सकती है, कोई विस्फोटक या संक्षारक पदार्थ नहीं।

6. पृथ्वी से तांबे का संपर्क 5 मिनट के लिए 42kv की बिजली आवृत्ति परीक्षण वोल्टेज (प्रभावी मूल्य) और 75KV के बिजली आवेग vpltage (शीर्ष मूल्य) का सामना करेगा।

7. यदि संपर्क बॉक्स को रेटेड वर्तमान स्थिति में लंबे समय तक उपयोग किया जाता है तो लीड-आउट टर्मिनल का तापमान 65ºC से अधिक नहीं होना चाहिए।

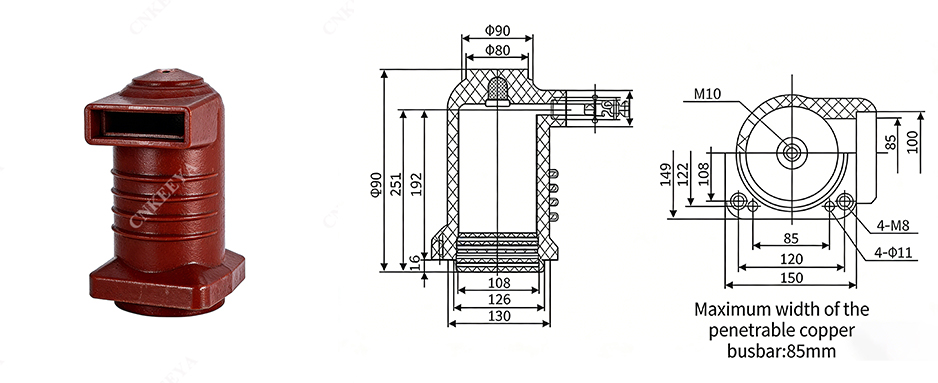

8. संपर्क बॉक्स की रूपरेखा और स्थापना आयाम के लिए संलग्न चित्र देखें।

उपयोग किये जाने वाले दृश्य

पारेषण एवं वितरण प्रणाली

CNKEEYA के इंसुलेटिंग आर्क चैंबर को 630A से 1250A अनुप्रयोगों के लिए रेट किया गया है, जो बेहतर इन्सुलेशन प्रदर्शन और असाधारण यांत्रिक शक्ति के लिए उन्नत एपीजी मोल्डिंग प्रक्रिया के माध्यम से उच्च ग्रेड एपॉक्सी राल से निर्मित है। KYN28 श्रृंखला सहित मानक मेटल-क्लैड स्विचगियर के साथ निर्बाध एकीकरण के लिए इंजीनियर किया गया, यह वैक्यूम सर्किट ब्रेकरों के लिए विश्वसनीय आर्क दमन और मजबूत इन्सुलेशन सुरक्षा प्रदान करता है, जो विद्युत स्विचगियर सिस्टम के स्थिर और सुरक्षित संचालन को सुनिश्चित करता है।
