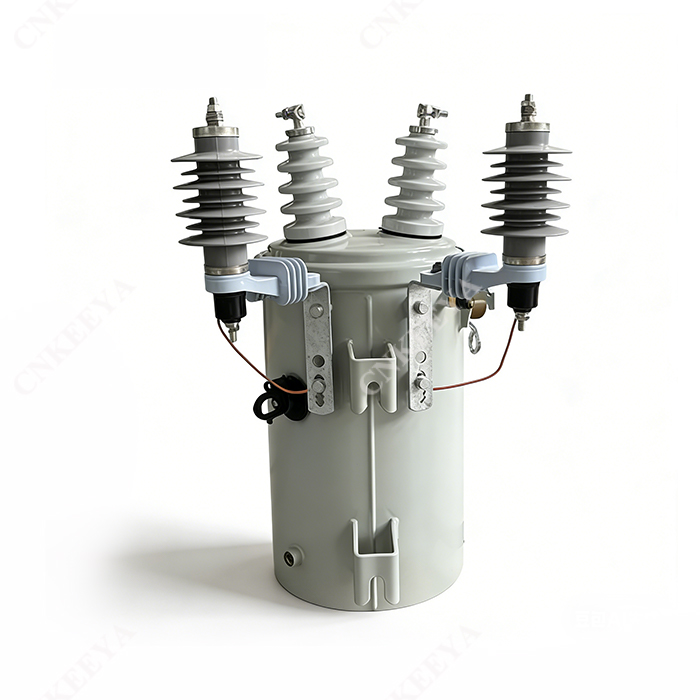

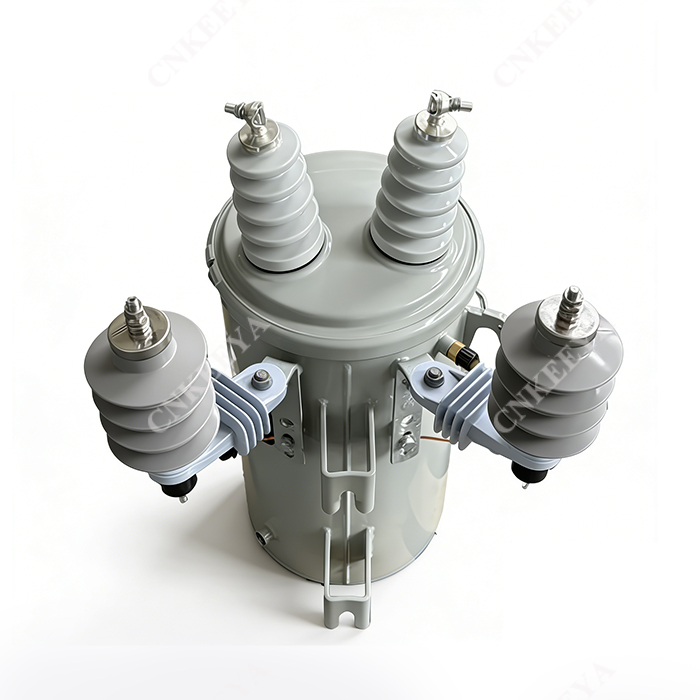

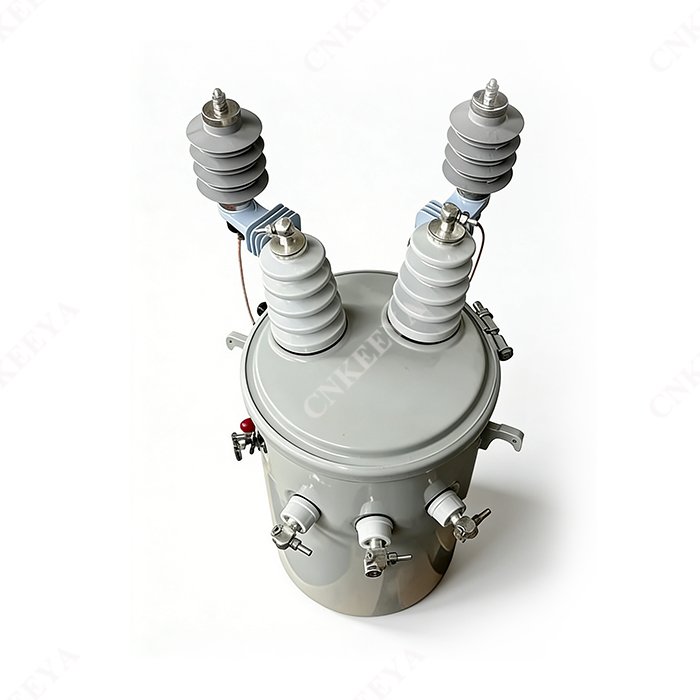

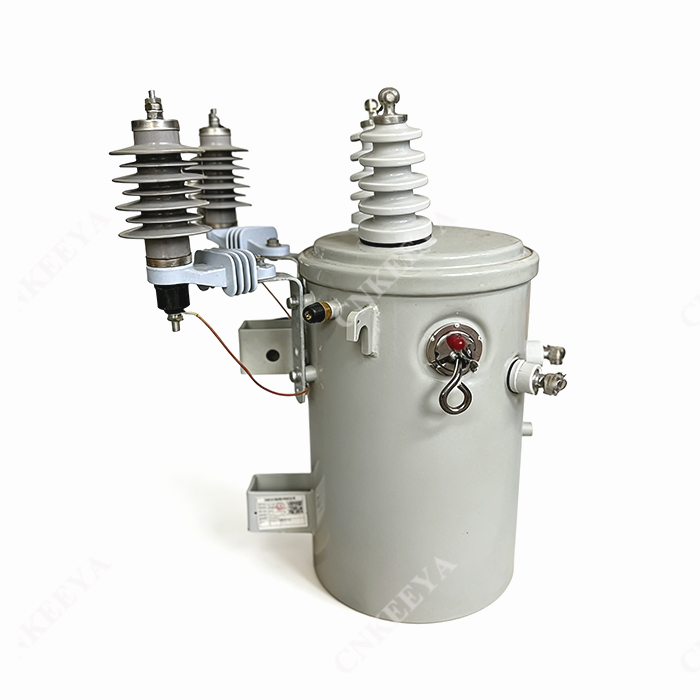

25~167केवीए, सिंगल पोल माउंट ट्रांसफार्मर ईयू

CNKEEYA, 25~167kVA, सिंगल पोल माउंट ट्रांसफार्मर EU, सिंगल-फेज ओवरहेड ट्रांसफार्मर: कम ट्रांसमिशन हानि, ओवरलोड और ओवर-करंट के खिलाफ पूर्ण सुरक्षा, साथ ही आत्म-सुरक्षा कार्य। यह घरों, उद्योग, संचार, कृषि और ग्रिड संचालन के लिए स्थिर बिजली सुनिश्चित करता है - कॉम्पैक्ट, लचीले ढंग से संचालित करने में आसान और बनाए रखने में आसान।

उत्पाद अवलोकन

CNKEEYA का सिंगल-फेज ओवरहेड ट्रांसफार्मर ट्रांसमिशन के दौरान बिजली के नुकसान को कम करता है और इसमें ओवर-लोड, ओवर-करंट और स्व-सुरक्षा कार्य होते हैं, जो घरेलू, औद्योगिक उपयोग, संचार उपयोग, कृषि उत्पादन उपयोग और ग्रिड संचालन के लिए स्थिर बिजली आपूर्ति सुनिश्चित करते हैं। यह कॉम्पैक्ट, लचीले ढंग से संचालित करने में आसान और रखरखाव में सरल है।

विशेषताएँ

 पश्चिमी विकसित क्षेत्रों, दक्षिण पूर्व एशिया और अमेरिका में वितरण ट्रांसफार्मर के रूप में एकल-चरण ट्रांसफार्मर का व्यापक रूप से उपयोग किया जाता है। एकल-चरण ट्रांसफार्मर विकेंद्रीकृत बिजली-आपूर्ति वितरण नेटवर्क में विशिष्ट लाभ प्रदान करते हैं। कम वोल्टेज वितरण लाइनों को छोटा करके, वे लाइन हानि को कम करते हैं और बिजली की गुणवत्ता में सुधार करते हैं।

उच्च दक्षता वाले घाव वाले लौह-कोर के साथ डिज़ाइन किए गए, उनमें पोल-माउंटेड इंस्टॉलेशन, कॉम्पैक्ट आकार और कम बुनियादी ढांचे का निवेश शामिल है। कम-वोल्टेज बिजली-आपूर्ति त्रिज्या को कम करके, वे कम-वोल्टेज लाइन हानियों को 60% से अधिक कम कर सकते हैं। पूरी तरह से सीलबंद संरचना के साथ, उनमें मजबूत अधिभार क्षमता, निरंतर संचालन में उच्च विश्वसनीयता, आसान रखरखाव और लंबी उम्र होती है।

 ग्रामीण, दूरदराज और बिखरे हुए ग्रामीण बिजली ग्रिडों के साथ-साथ कृषि और प्रकाश अनुप्रयोगों के लिए लागू, इनका उपयोग रेलवे और शहरी बिजली ग्रिडों में ऊर्जा की बचत के लिए पोल-माउंटेड वितरण लाइनों में भी किया जा सकता है। वे एकल-चरण या तीन-सेट संयोजनों में काम कर सकते हैं।

व्यापक अनुप्रयोग दायरा

पश्चिमी विकसित क्षेत्रों, दक्षिण पूर्व एशिया और अमेरिका में वितरण ट्रांसफार्मर के रूप में व्यापक रूप से उपयोग किया जाता है; घाटे को कम करने और बिजली की गुणवत्ता को उन्नत करने के लिए लो-वोल्टेज लाइनों को छोटा करके विकेन्द्रीकृत बिजली आपूर्ति नेटवर्क में उत्कृष्टता प्राप्त की।

उत्कृष्ट प्रदर्शन एवं लागत-प्रभावशीलता

उच्च दक्षता वाले घाव वाले लोहे के कोर डिजाइन, पोल-माउंटेड इंस्टॉलेशन के साथ संगत; कॉम्पैक्ट आकार और कम बुनियादी ढांचा निवेश। कम बिजली आपूर्ति त्रिज्या के माध्यम से लो-वोल्टेज लाइन हानियों को 60% से अधिक कम कर देता है। पूरी तरह से सीलबंद संरचना मजबूत अधिभार क्षमता, विश्वसनीय निरंतर संचालन, आसान रखरखाव और लंबी सेवा जीवन सुनिश्चित करती है।

मानत विशिष्टताएँ

ग्रामीण, सुदूर और बिखरे हुए गाँव के बिजली ग्रिडों के साथ-साथ कृषि और प्रकाश प्रणालियों के लिए उपयुक्त। रेलवे और शहरी पावर ग्रिडों में ऊर्जा की बचत के लिए पोल-माउंटेड वितरण लाइनों पर भी लागू होता है। एकल-चरण संचालन या तीन-इकाई संयुक्त संचालन का समर्थन करता है।

1. लागू विशिष्टता: IEEE और ANSI C57

2.रेटिंग: 3,5,10,15,25,37.5,50,75, 100, 167,250,333,500

3.प्राथमिक वोल्टेज: 2400V से 34500 GrdY/19920V

4.सेकेंडरी वोल्टेज: 120/240V, 240/480V, 139/277V, 600V

5.तापमान वृद्धि: 65°C

6.ठंडा करने की विधि: ओएनएएन

7.आवृत्ति: 50 हर्ट्ज/60 हर्ट्ज

8.टैप वोल्टेज: 5 चरण ±2*2.5% या अनुकूलित

9.कोर प्रकार: सीआरजीओ या अनाकार

10.संरक्षण: सीएसपी वैकल्पिक के रूप में

11. इन्सुलेशन स्तर: 2.4 ~ 34.5 केवी (150 केवी बीआईएल) और नीचे

स्वयं सुरक्षा के साथ ट्रांसफार्मर (सीएसपी)

1. परिवर्तक टैप करें

कार्य: आउटपुट वोल्टेज को बदलने के लिए ट्रांसफार्मर वाइंडिंग्स के घुमावों-अनुपात को समायोजित करता है। लाभ: ग्रिड के उतार-चढ़ाव या लोड आवश्यकताओं के अनुकूल वोल्टेज फाइन-ट्यूनिंग को सक्षम बनाता है।

2. प्राथमिक झाड़ी

कार्य: ट्रांसफार्मर के आंतरिक भाग से बाहरी सर्किट तक उच्च वोल्टेज वाइंडिंग को इंसुलेट और ले जाता है। लाभ: विश्वसनीय इन्सुलेशन प्रदान करके सुरक्षित उच्च वोल्टेज ट्रांसमिशन सुनिश्चित करता है।

3. बन्दी

कार्य: बिजली के उपकरणों को बिजली या स्विचिंग ऑपरेशन के कारण होने वाले ओवर-वोल्टेज से बचाता है। लाभ: उपकरण इन्सुलेशन की सुरक्षा करता है और क्षणिक ओवर-वोल्टेज से क्षति के जोखिम को कम करता है।

4. दबाव राहत उपकरण

कार्य: जब खराबी से बड़ी मात्रा में गैस उत्पन्न होती है तो ट्रांसफार्मर में अत्यधिक आंतरिक दबाव छोड़ता है। लाभ: उच्च दबाव के कारण ट्रांसफार्मर टैंक को फटने से बचाता है, सुरक्षा बढ़ाता है।

5. सेकेंडरी बुशिंग

कार्य: ट्रांसफार्मर के आंतरिक भाग से बाहरी सर्किट तक कम वोल्टेज वाइंडिंग को इंसुलेट और ले जाता है। लाभ: अच्छे इन्सुलेशन प्रदर्शन के साथ सुरक्षित कम वोल्टेज पावर ट्रांसमिशन की सुविधा प्रदान करता है।

6. कोर

कार्य: ट्रांसफार्मर में विद्युत चुम्बकीय प्रेरण के लिए चुंबकीय पथ के रूप में कार्य करता है। लाभ: ट्रांसफार्मर में विद्युत ऊर्जा के कुशल हस्तांतरण और परिवर्तन को सक्षम बनाता है।

व्यावसायिक गुणवत्ता, विश्वसनीय प्रदर्शन। यदि यह एकल-चरण ट्रांसफार्मर आपकी आवश्यकताओं को पूरा करता है, तो कृपया अधिक जानकारी और सहयोग के अवसरों के लिए हमसे संपर्क करें।
